Справочная информация по SMD компонентам
http://www.eworld.ru/support/sdd/smdcod.htm - "Мир Электроники". Здесь размещена замечательная таблица smd-кодов, которая позволяет определить тип smd компонента по маркировке на корпусе.
http://www.marsport.org.uk/smd/mainframe.htm - "The SMD Codebook". Много информации по маркировке SMD компонентов.
http://www.rmontazh.ru/index.htm -на этом сайте много информации по SMD компонентам и их маркировке.
73 !
Аватара пользователя
rn1neb
Шек: FT-817ND,IC-7000,IC-7300,ZS-1,Flex-1500
Откуда: Карелия, Петрозаводск

Цветовая маркировка R. C. L. онлайн.

RA1NK » 26 мар 2014, 15:03

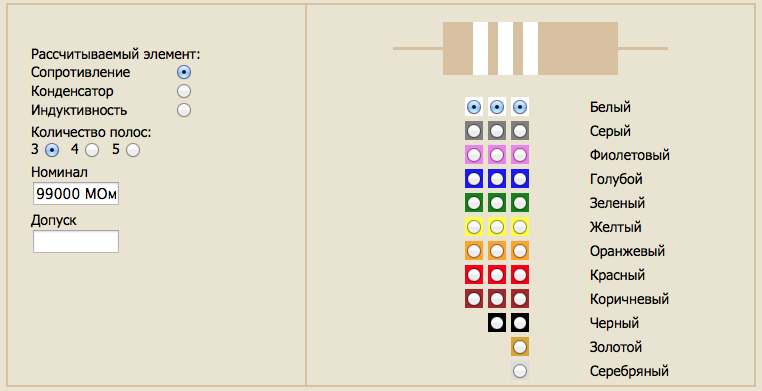

Цветовая маркировка резисторов, конденсаторов, индуктивностей онлайн.
http://www.radiobox.ru/guides/resmark.html
Вложения
Возлюбите врагов своих: они сойдут с ума, пытаясь понять, что вы задумали.
Аватара пользователя
RA1NK
Имя: Игорь
Позывной: RA1NK
Шек: ICOM-746PRO
Откуда: Петрозаводск

alex83 » 13 апр 2015, 20:50

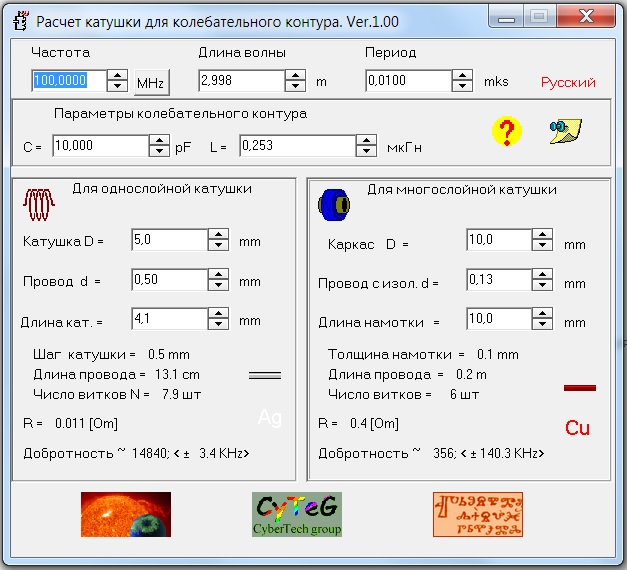

Программа расчета катушки для колебательного контура

Программа не требует инсталляции, идет под Win 7.
Достаточно распаковать архив и можно запускать.
Для выбора русского языка пару раз нажать кнопу справа вверху.
induct.zip
(194.65 Кб) Скачиваний: 1

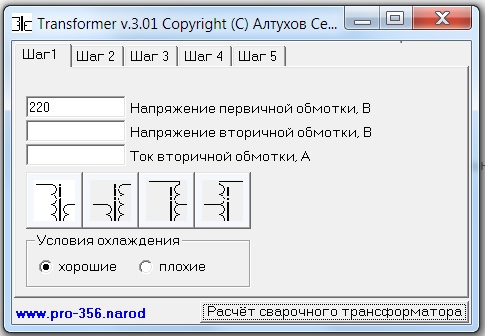

Программа расчета сетевого и сварочного трансформаторов

Не требует инсталляции, идет под Win 7.
Достаточно распаковать архив и можно запускать.
transformer.zip
(30.95 Кб) Скачиваний: 4

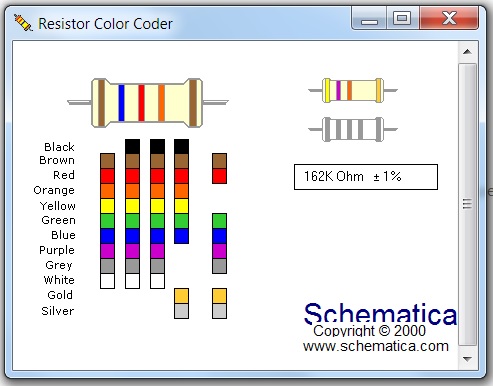

Программа декодирования цветовой маркировки резисторов

Не требует инсталляции, идет под Win 7.
Достаточно распаковать архив и можно запускать.
При запуске может ругнуться на отсутствие шрифтов, но это фигня.
С помощью этой проги я когда-то научился считывать номиналы цветных резисторов "на лету".
Resistor Color Coder.zip
(100.19 Кб) Скачиваний: 3

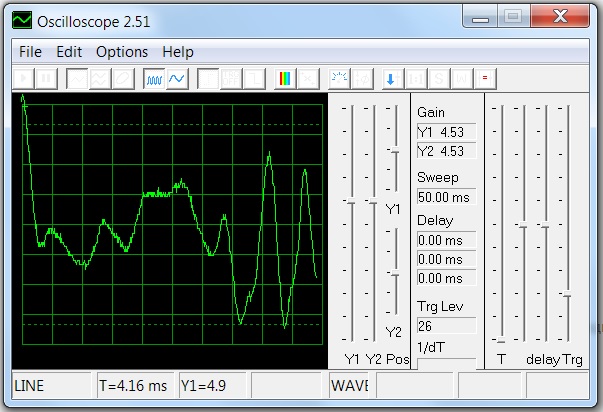

Программа осциллограф, работающая от звуковухи

Программа не требует установки, идет под Win 7.
Достаточно распаковать архив и можно запускать.
Единственное, что пострадало, так это кнопочки меню, они стали блеклыми, но это фигня, т.к. при наведении ни них мышкой подсвечивается название.
SCOPE.zip
(177.35 Кб) Скачиваний: 2

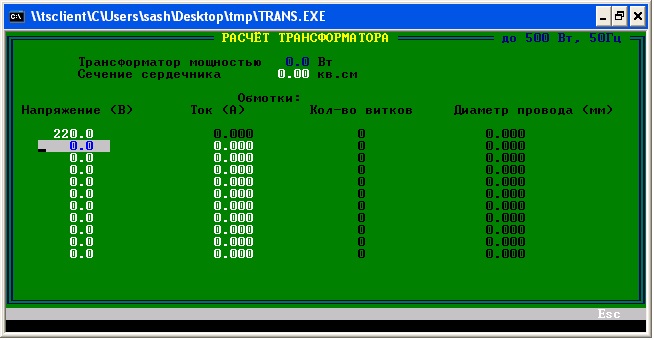

Клёвая программа расчета сетевых трансформаторов до 500Вт

Программа ДОСовская, не требует установки, запускается на Win XP.
TRANS.zip
(19.11 Кб) Скачиваний: 1

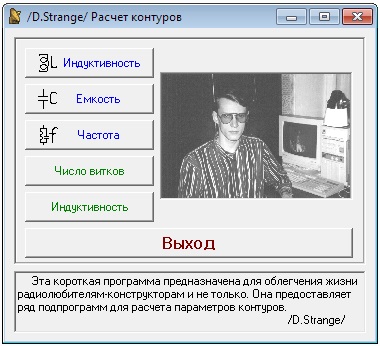

Программа для расчета контуров

Программа не требует установки, идет под Win 7.
Достаточно распаковать архив и можно запускать.
Kontur32.zip
(133.07 Кб) Скачиваний: 1


Добавлено спустя 11 часов 25 минут 23 секунды:

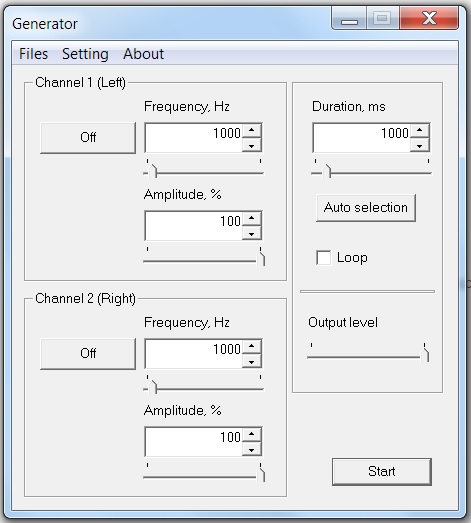

Программа-генератор НЧ

Программа предназначена для формирования и вывода с помощью звуковухи синусоидального сигнала заданной пользователем частоты и амплитуды.
Программа не требует установки, идет под Win 7.
Достаточно распаковать архив и можно запускать.
generat.zip
(13.05 Кб) Скачиваний: 1
Аватара пользователя
alex83
Имя: Александр

alex83 » 16 апр 2015, 00:52

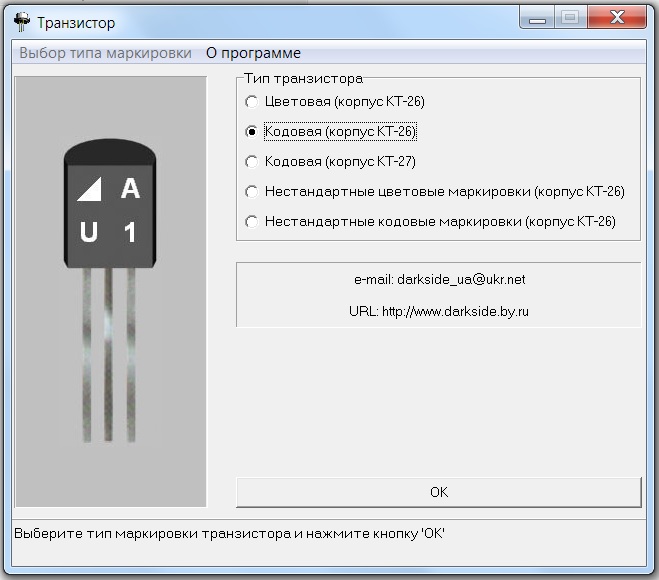

Программа для расшифровки обозначений транзисторов

С помощью этой простой программы можно декодировать цветовую и графическую кодировку отечественных транзисторов.
Программа не требует установки, идет под Win 7.
Достаточно распаковать архив и можно запускать.
trans_coder.zip
(398.99 Кб) Скачиваний: 1
Аватара пользователя
alex83
Имя: Александр

alex83 » 17 апр 2015, 02:41

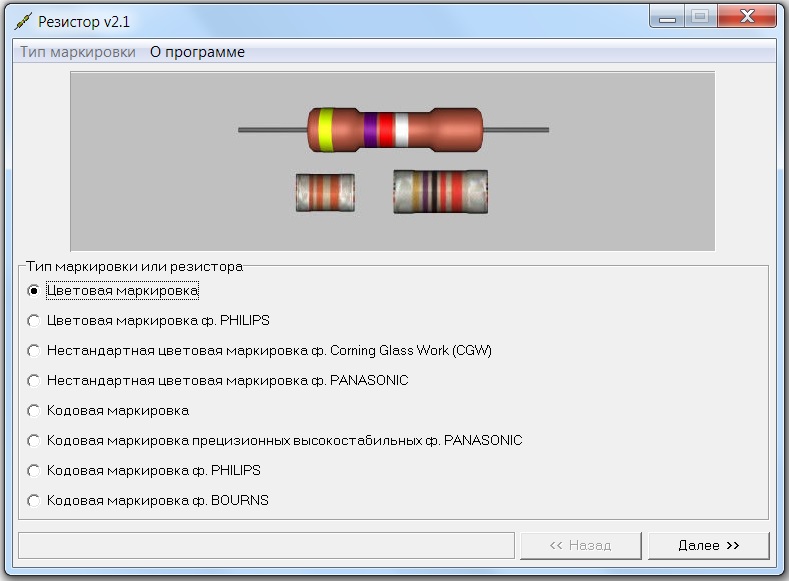

Программа для расшифровки цветовой и кодовой маркировки резисторов

Программа не требует установки, идет под Win 7.
Достаточно распаковать архив и можно запускать.
resist21.zip
(486.68 Кб) Скачиваний: 1
Аватара пользователя
alex83
Имя: Александр

alex83 » 24 апр 2015, 01:35

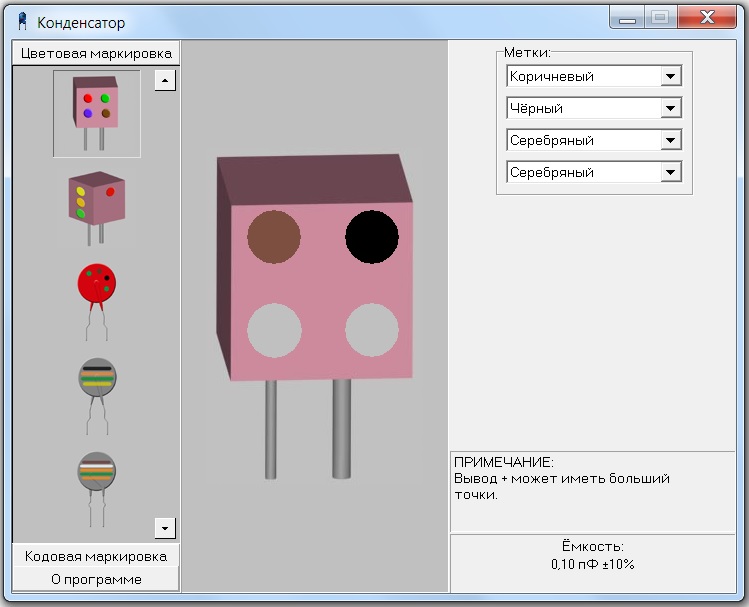

Программа для расшифровки цветовой маркировки конденсаторов

Программа не требует установки, идет под Win 7.
Достаточно распаковать архив и можно запускать.
Capacitor_v1.0.zip
(663.89 Кб) Скачиваний: 1


Добавлено спустя 15 минут:

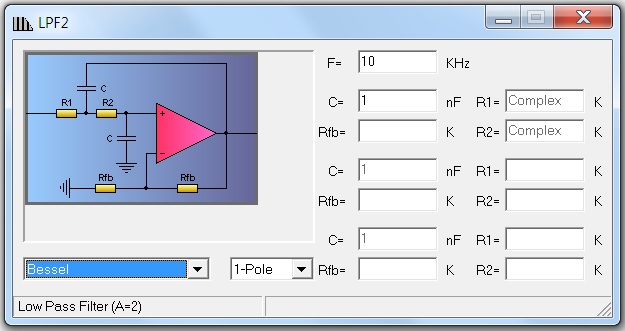

Программа для расчета фильтров

Программа не требует установки, идет под Win 7.
Достаточно распаковать архив и можно запускать.
lpf2.zip
(127.98 Кб) Скачиваний: 1
Аватара пользователя
alex83
Имя: Александр

alex83 » 27 апр 2015, 22:36

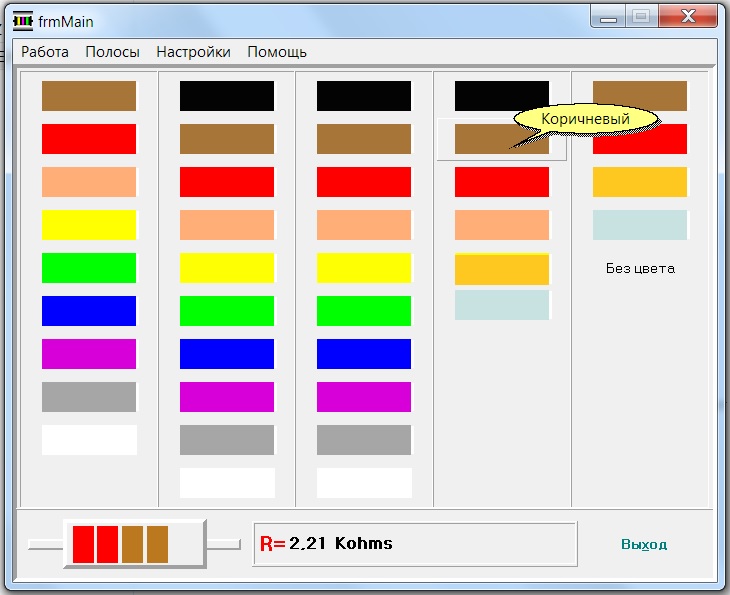

Простая программка - декодировщик цветовой маркировки резисторов

Программа не требует установки, идет под Win 7.
Достаточно распаковать архив и можно запускать.
rezistor.zip
(362.82 Кб) Скачиваний: 1


Добавлено спустя 8 минут 4 секунды:
Простая программка для тестирования электроакустических характеристик звуковых карт и другого аудио оборудования

Программа не требует установки, идет под Win 7.
Достаточно распаковать архив и можно запускать.
Инструкция в архиве.
sound_analyz.zip
(450.79 Кб) Скачиваний: 1


Добавлено спустя 8 минут 22 секунды:

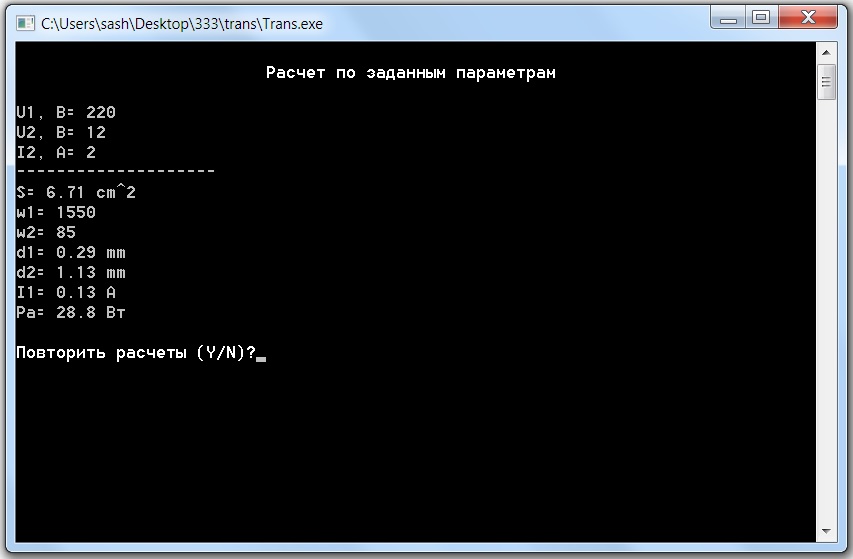

Офигенно простая ДОСовская программа для расчета трансформаторов

Программа не требует установки, идет под Win 7.
Достаточно распаковать архив и можно запускать.
trans.zip
(97.93 Кб) Скачиваний: 1
