Доработка беспроводной механической клавиатуры UGREEN KU102

[alex83]

Здравствуйте, Владислав.
Чтобы что-то сделать с ШИМ нужна прошивка, а её нет, как нет и нормальной документации на китайский контроллер. Это же специальный контроллер для клавиатуры. Он сделан на базе серийного китайского контроллера, но насколько он ему соответствует - вопрос.
Меня конечно тоже подмывает поправить прошивку, но боюсь, что мероприятие это не рентабельно в данном случае. Сложно и дорого такие изыскания проводить.
Для работы с прошивкой этого контролера нужно:
- найти на контроллер нормальную документацию (если она вообще есть)
- приобрести специальный китайский девайс примерно за 10к для считывания/записи, т.к. абы какой программатор эти контроллеры не поддерживают (вроде есть ещё какие-то костыльные методы, надо проверять)
- дизассемблировать прошивку
- преобразовать в язык Си (чем?)
- разобраться в ней (весьма не просто) и внести правки
- скомпилировать(опять же чем? как?) и зашить

При этом нет никакой уверенности, что контроллер не залочен и прошивку вообще получится считать. А скорее всего он залочен, хотя и встречаются китайские клавиатуры с незалоченной прошивкой.

Кстати, я не замечаю мерцания подсветки и в отзывах не встречал. Но возможно, что это индивидуально всё.

[alex83]

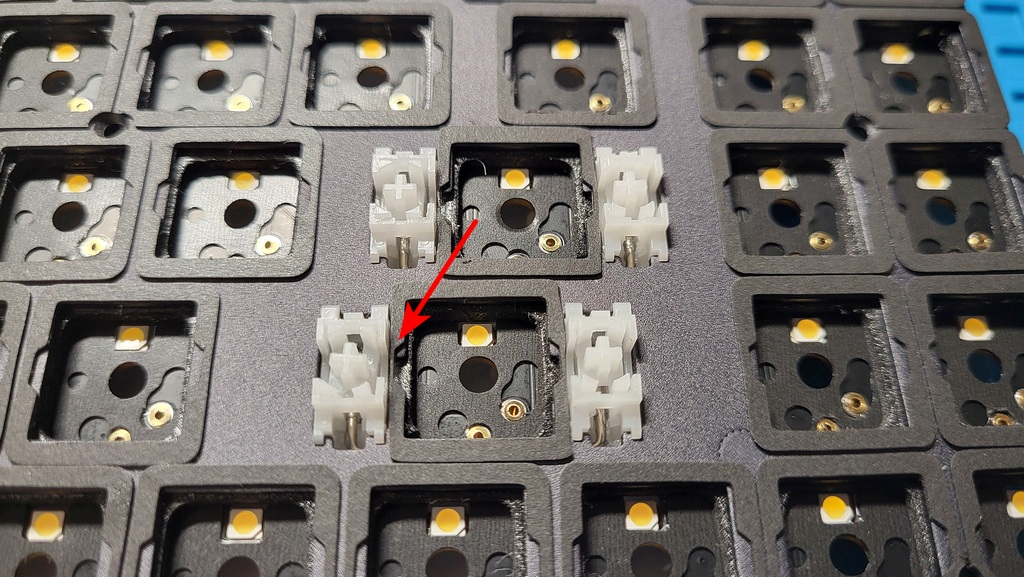

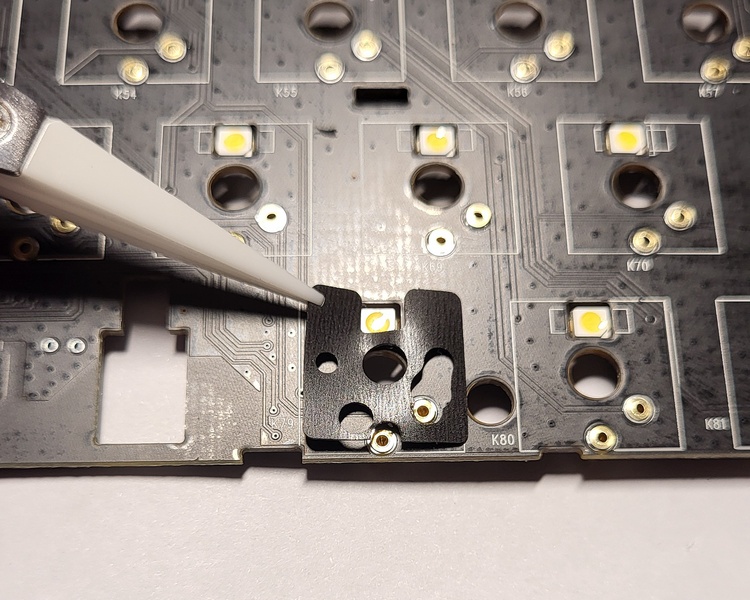

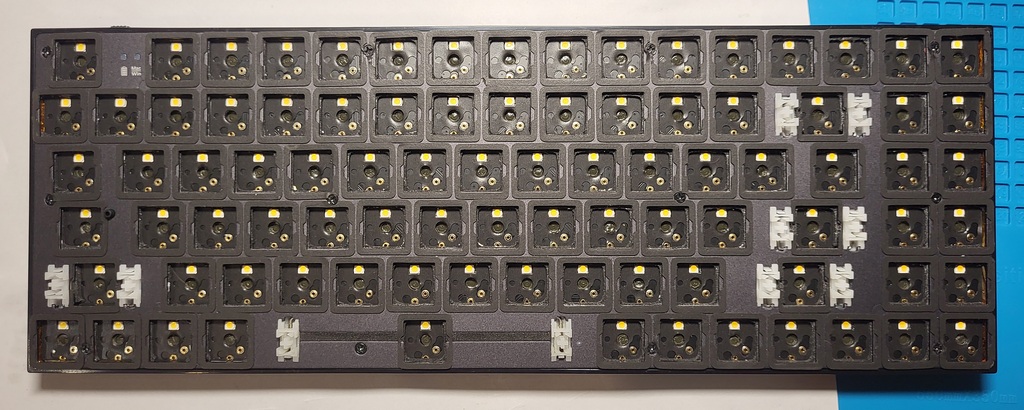

Для шумки платы со стороны клавиш были приобретены типовые универсальные подкладки под свичи из материала PORON.
Однако, под данные свичи и они не подошли, поэтому пришлось вооружится пробойником и расширить прорезь в каждой подкладке.

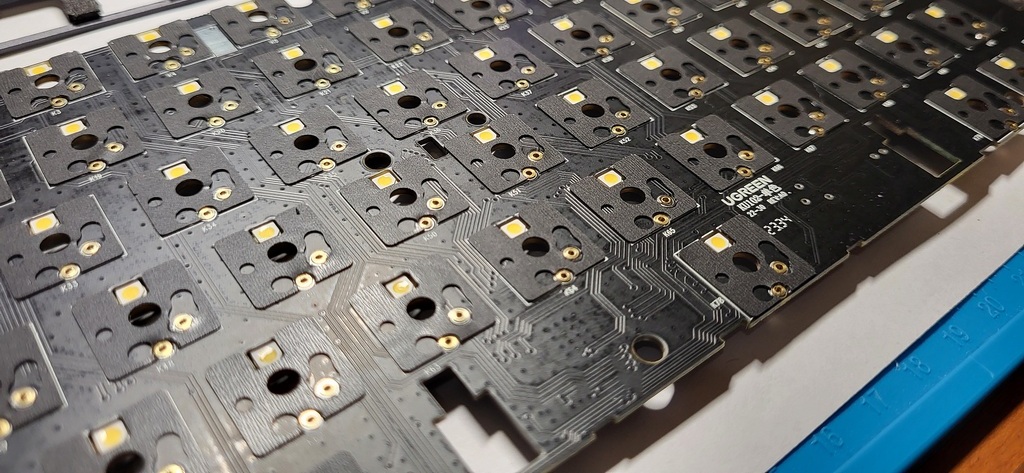

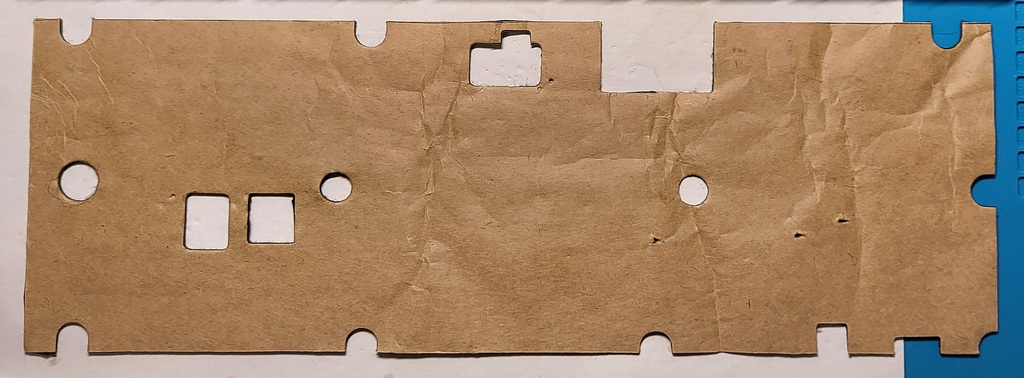

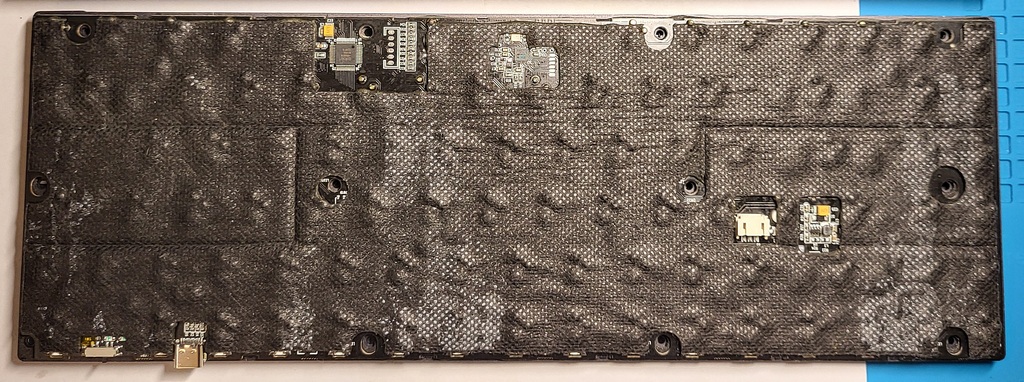

Для шумки платы со стороны компонентов использована шумоизоляция STP NoiseBlock 2 толщиной 2мм.
Это хороший и удачный материал для данной задачи:

• тонкий, проминающийся, принимающий форму, а потому хорошо подходит для случаев, когда места под платой очень мало.
• вязкий и массивный, придает девайсу благородный вес и монолитность, блокирует призвуки вибрационного и ударного характера.
• не оставляет следов, не пачкает плату, не проводит ток, при необходимости легко удаляется и может быть использован повторно.

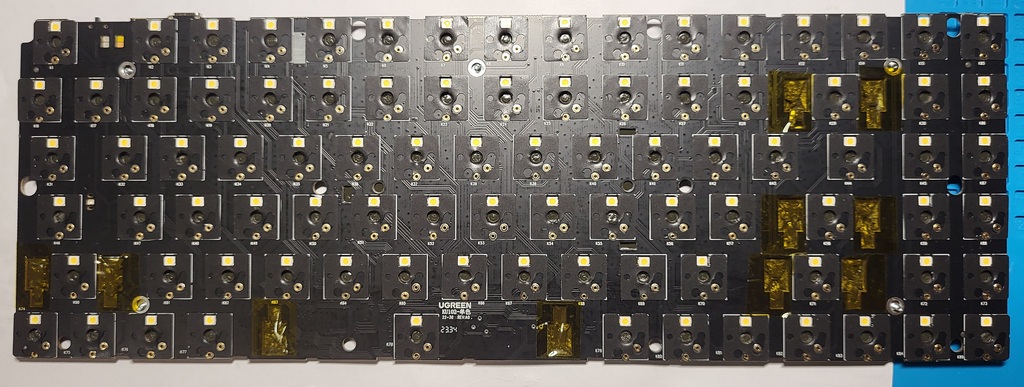

Прорези под стабилизаторы заклеены скотчем для предотвращения контакта вязкого слоя шумоизоляции со стабилизаторами и их смазкой.

[alex83]

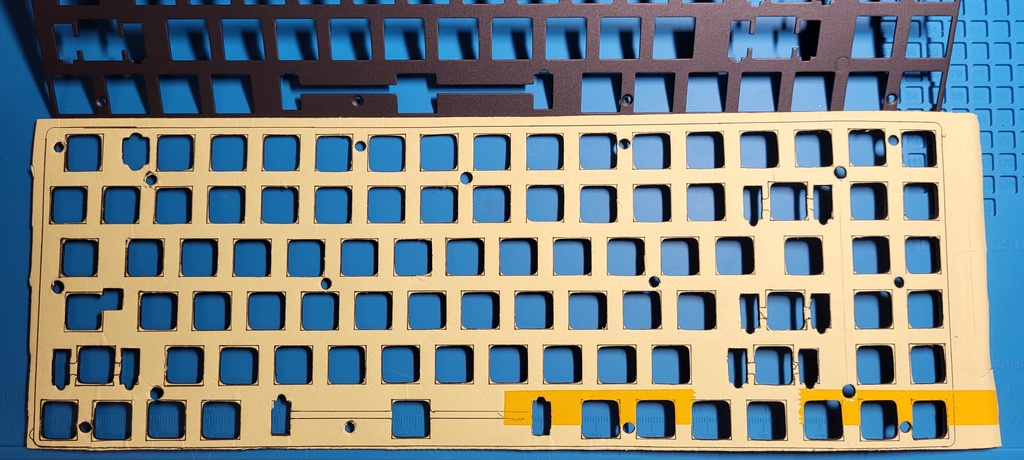

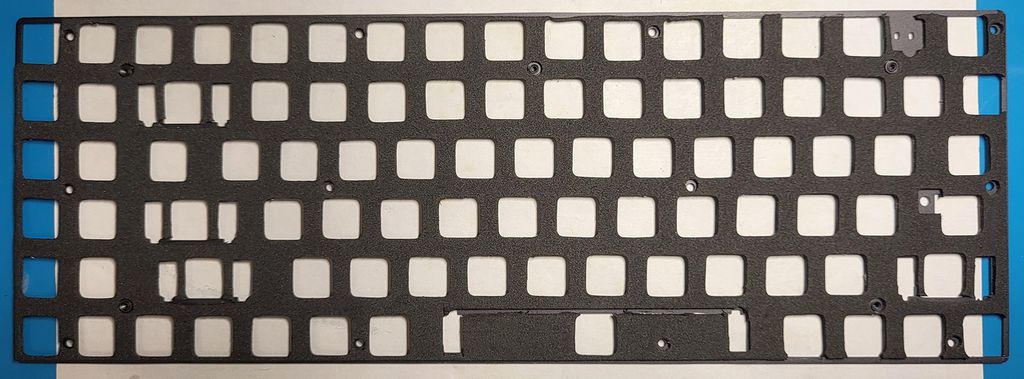

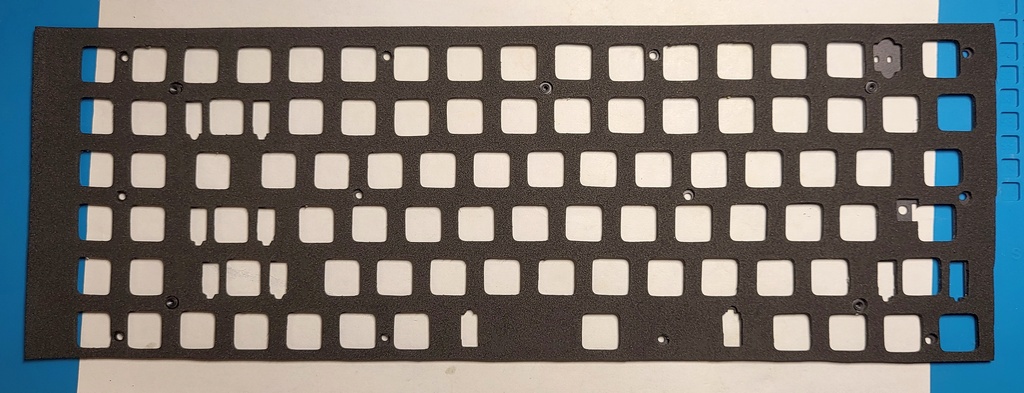

Для шумки плейта использован вспененный материал EVA толщиной 2мм, который делает "пирог" плейт-клавиша-плата плотным и сбитым. Зазор между платой и плейтом как раз 2мм.

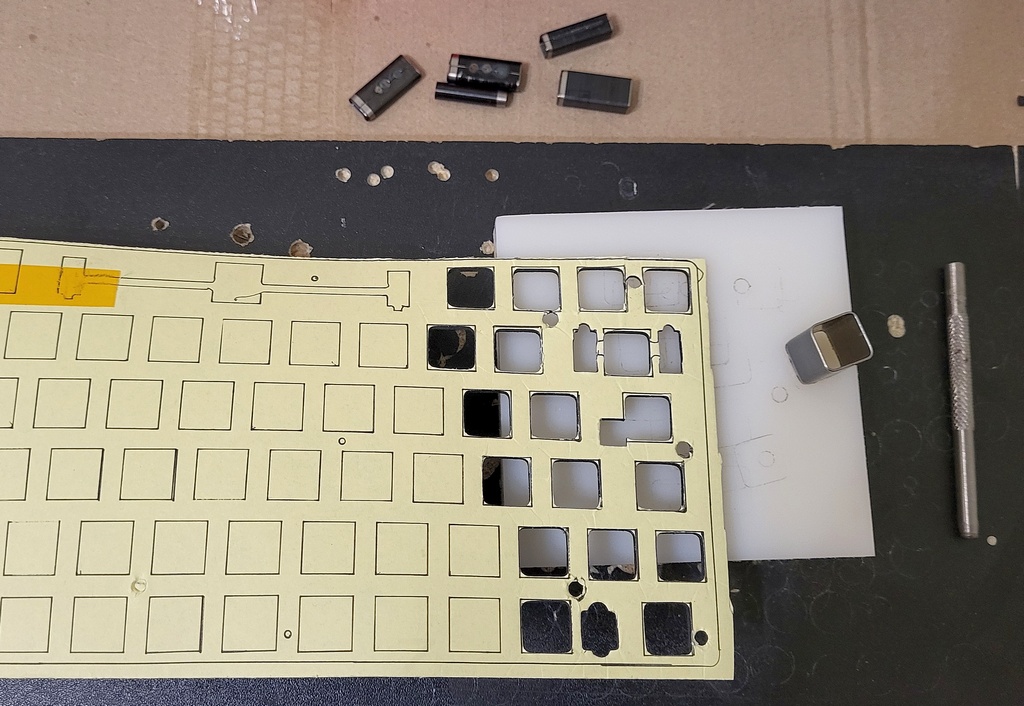

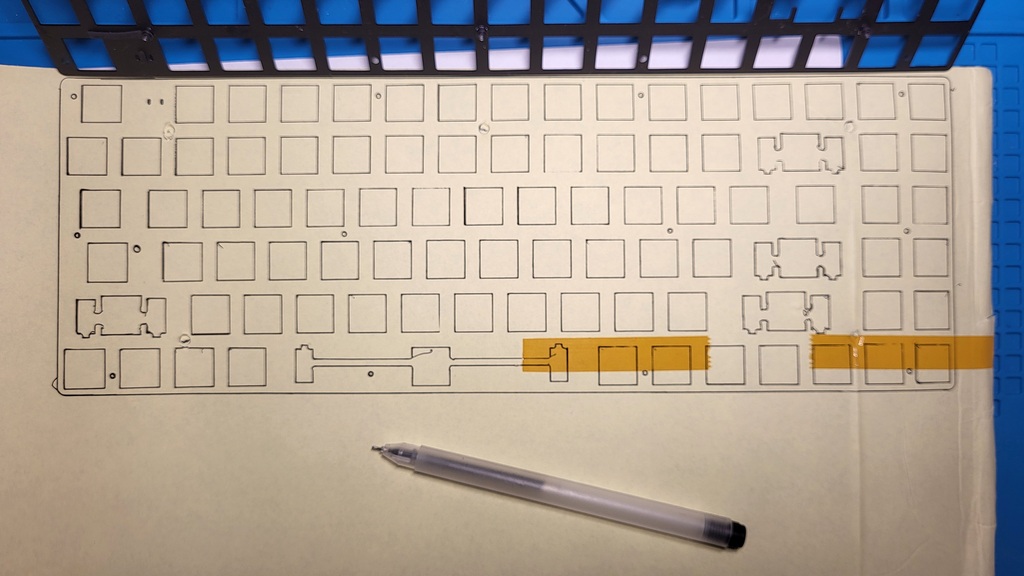

По контурам нанесен рисунок и с помощью набора пробойников сделаны необходимые прорези.

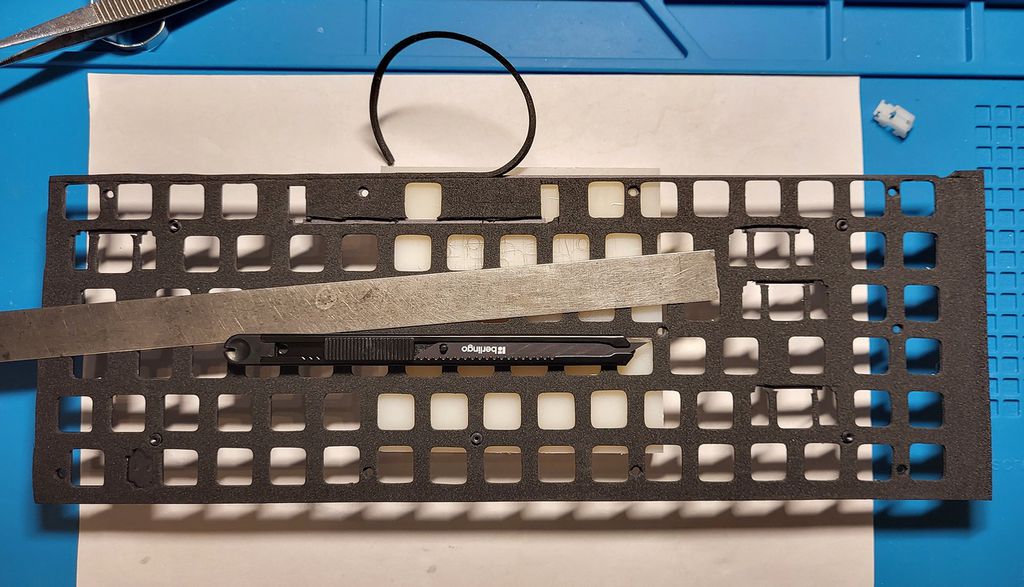

Далее материал был наклеен и обрезан по периметру так, чтобы не мешать установке плейта в корпус. Также были сделаны прорези под скобы стабилизаторов.

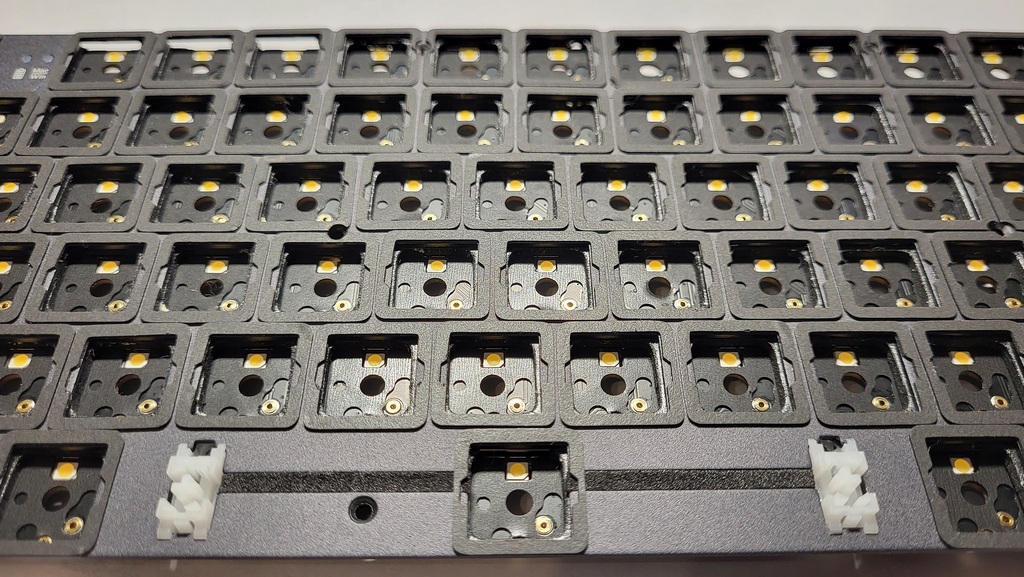

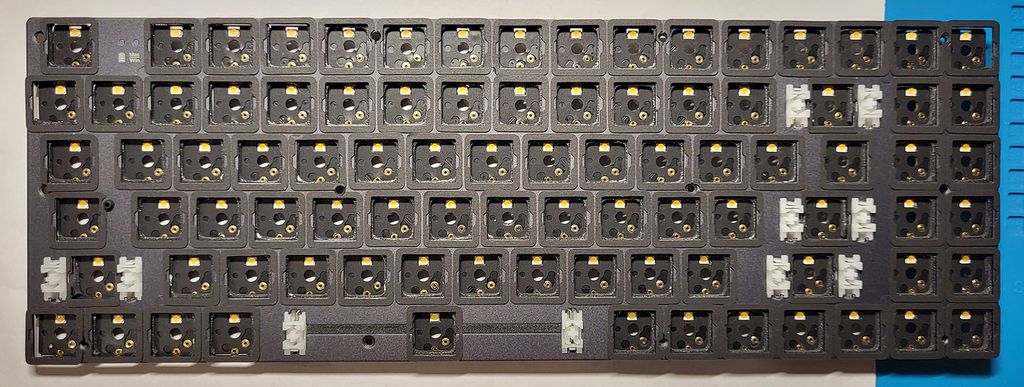

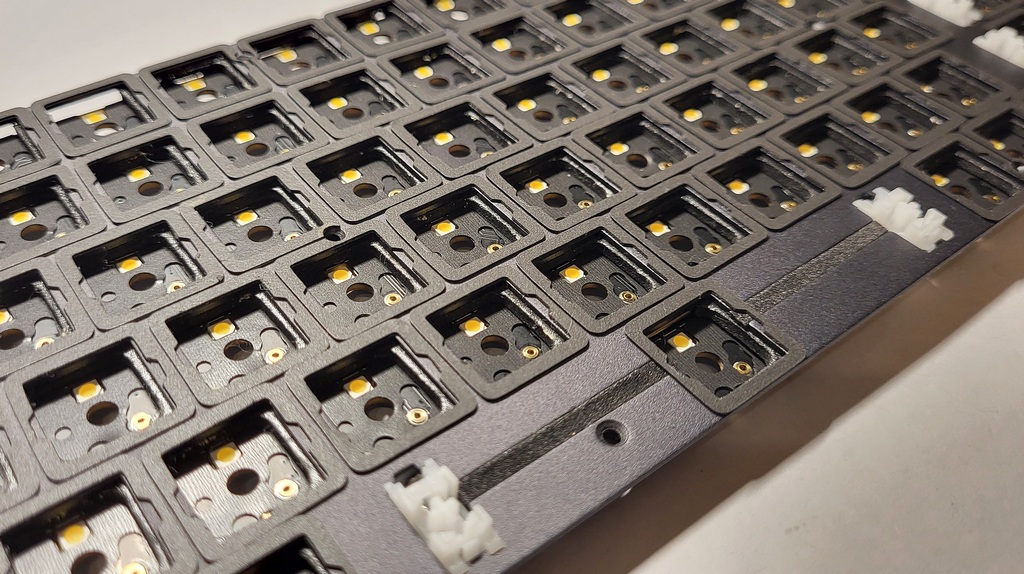

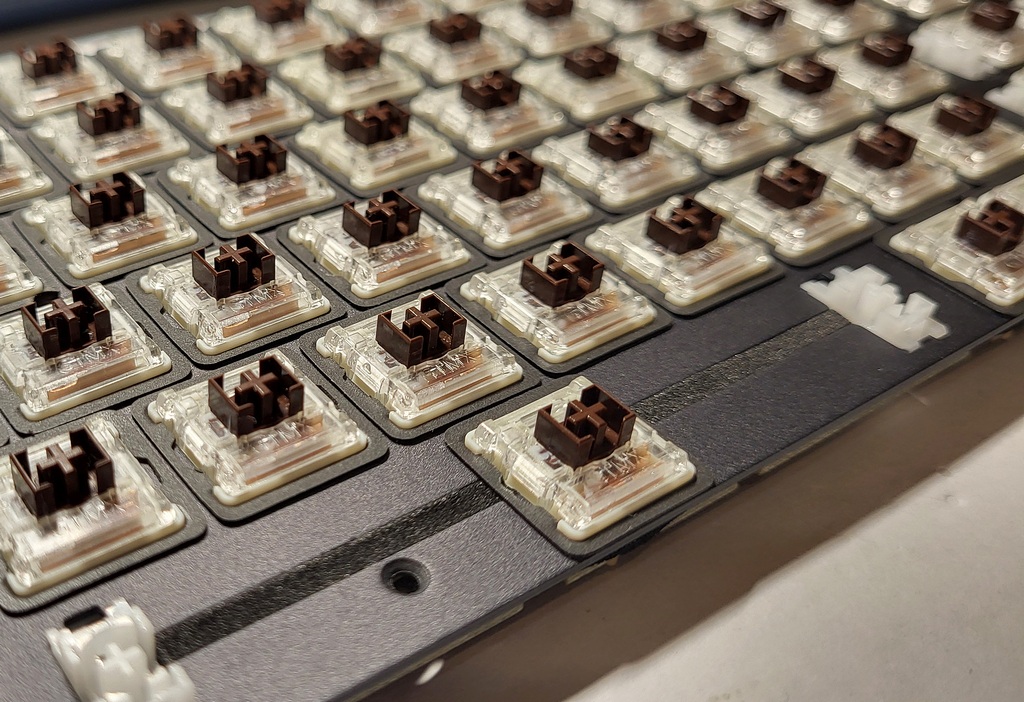

Под клавиши наклеены типовые подкладки из материала PORON. Прорезь под скобу стабилизатора пробела сверху заклеена вышеупомянутым EVA 2мм.

Подкладки клавиш с короткими скобами стабилизаторов пришлось немного подрезать.

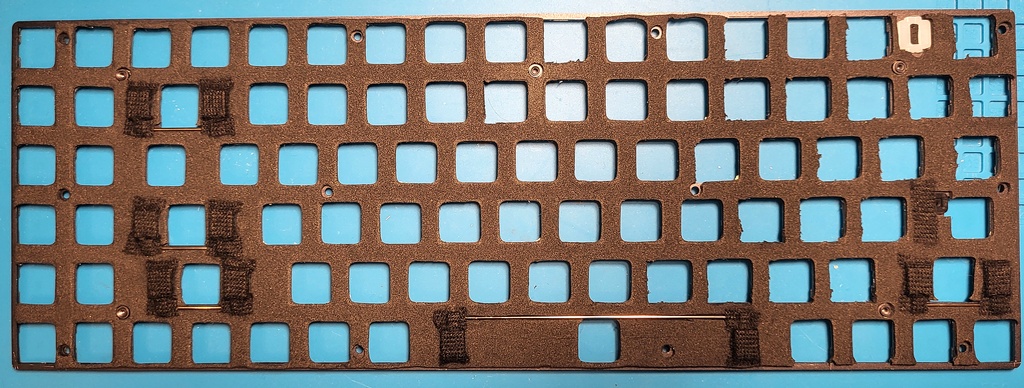

Стабы с обратной стороны заклеены матерчатым скотчем, чтобы не пачкали смазкой.

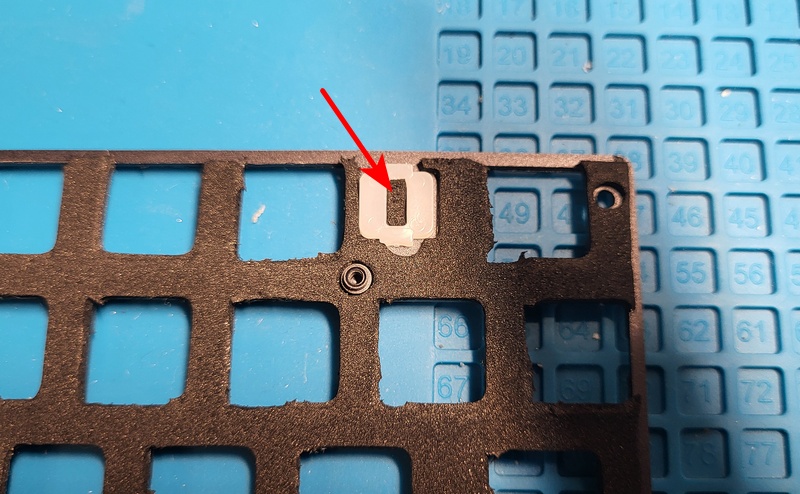

Важно не забыть вставить разделитель из обрезков EVA в рассеиватель светодиодов, чтобы избежать подмешивания свечения.

Результат:

[alex83]

Для шумки кейкапов обычно применяют силиконовые кольца. К низкопрофильным свичам это не применимо, но попробовать снизить ударный шум всё же хотелось. Вот только, как это сделать без заметного уменьшения хода стема с одной стороны и без ухудшения светопропускной способности кейкапа с другой. К тому же нельзя допустить, чтобы нажатие стало чересчур ватным. Оно должно оставаться четким, без излишней амортизации, удар должен присутствовать, но при этом стать приглушенным.

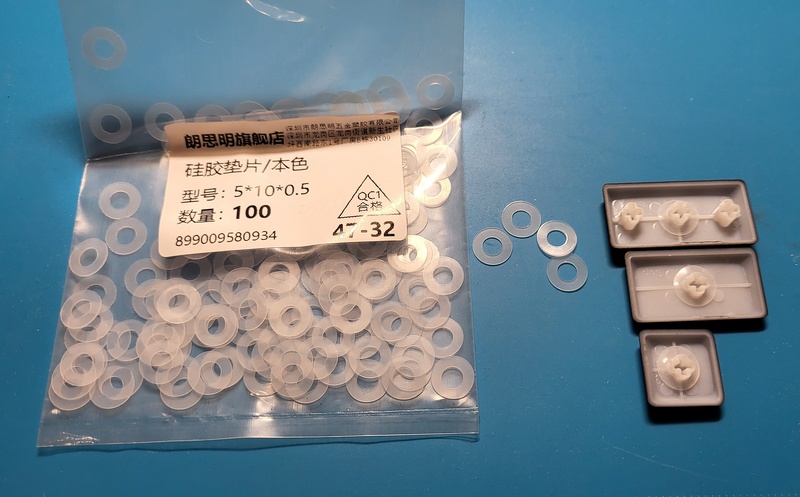

После нескольких экспериментов с разными материалами, появилось решение в виде тонких силиконовых шайб (прокладок) размером 5х10х0.5мм.
Они плотно одеваются на выступ кейкапа, не препятствуют подсветке, не крадут ход, не добавляют ватности и глушат удар.

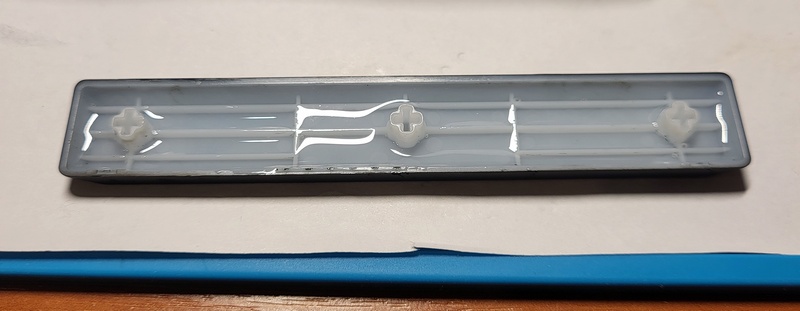

Пробел пролил остатками эластичной эпоксидки, которой заливался корпус.
