Ремонт монитора Benq Q9T4

[alex83]

Дошли руки до этого говнища:
viewtopic.php?p=7715#p7715

Не работает драйвер подсветки.

Добавлено спустя 9 минут 14 секунд:

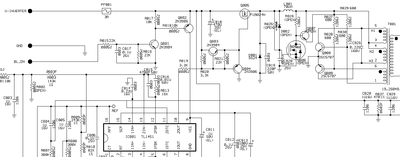

Немного погуглив, нашел схему его БП

Power Supply Inverter BENQ Q9T4 FP91G.pdf

(261.96 Кб) Скачиваний: 266

Это должно упростить и ускорить процесс. Есть надежда на быстроремонт, но это не точно.

Добавлено спустя 10 минут 38 секунд:
Начнем с питания подсветки.
Поскольку вся логика этого монитора работает (под определенным углом и освещением даже видно изображение), то интересует в первую очередь цепь V-INVERTER. Проверим предох 701 и напряжение. Судя по напряжению электролитов, оно там не большое.

Добавлено спустя 10 минут 5 секунд:
Предохранителя там не оказалось, вместо него перемычка, о чем какбэ намекаэ надпись SHORT на схеме.
Напряжение присутствует - 18В.

Дальше по этой цепи есть предох 801, посмотрим, что с ним.

Добавлено спустя 7 минут 19 секунд:
А вот он-то как раз дохлый.

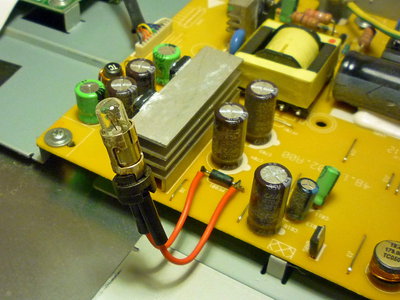

А ну ка, подпаяем к нему лампочку на 24В.

Добавлено спустя 12 минут 4 секунды:
Лампочка дважды кратковременно вспыхивает и гаснет, а напряжение устанавливается в районе 27В. Это означает, что КЗ там, если и случилось, то не мертвое.

Попробуем подпаять вместо лампочки подпаять исправный предох. А вдруг!

Добавлено спустя 7 минут 27 секунд:
Чуда не случилось, предох на 3А сгорел, но не сразу. Сначала что-то завоняло.

phpBB [media]

[alex83]

Там два идентичных преобразователя, коммутируемых драйвером TL1451 через ключи 805 и 812. Попробуем локализовать, в каком из них проблема. Разделяй и властвуй.

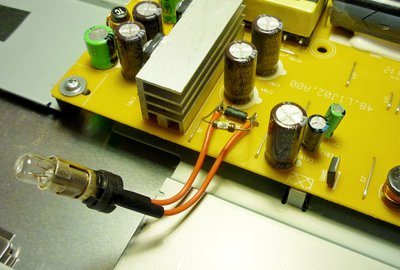

Вернем на место лампочку.

Добавлено спустя 4 минуты 47 секунд:
ЛАмпочка теперь горит постоянно, а при включении подсветки становится ярче. Походу, что-то догорело до конца. Теперь ремонт станет проще. Но это не точно.


Поднимем плату...

Добавлено спустя 14 минут 24 секунды:
Транзистор 812 (FU9024N, P-канальный, 55В, 11А), как и ожидалось, пробит. Говнище...

Q815, 816 (2SC5707) также пробиты в ноль. С них всё и пошло.
https://static.chipdip.ru/lib/098/DOC004098621.pdf
Могли сгореть и не просто так. Может и с трансами чего, а может и с ёмкостью между коллекторами. Схемотехника эта не стабильная.
Заменить их пока нечем, так что в мусор.

ЗЫ
Какие чувствительные импортные предохранители. FU9024N в первый раз не догорел, а пред уже сработал. Повезло ему. А вот повторное включение с советским овощным предохранителем его прикончило. Надо было сразу поднимать плату, а не баловаться с предохранителем.

[alex83]

Нет у меня желания заказывать детали для этого говна, а потому было решено продолжить его ремонт.
Долго рылся в барахле в поисках подходящей замены 2SC5707. В итоге нашел несколько 13009. Это конечно не аналог, не такие эффективные(падение К-Э в 4 раза больше), но тоже не пальцем деланные, быстрые, запас по току в импульсном режиме в 3 раза, а по напряжению так и вообще запредельный. Возможно, вытянут. Можно попробовать.

FU9024N попробую заменить на P-канальный APM1102, который оказался лишним после доработки этого. Запас по току в 3 раза, по напряжению в два. Правда, по сопротивлению сток-исток он в 3 раза хуже, но для данного применения, думаю, это не критично. В принципе, можно приделать к нему небольшой радиатор.

Добавлено спустя 12 минут 32 секунды:
Прозвонил трансы, проверил емкость C824, всё ок.

[alex83]

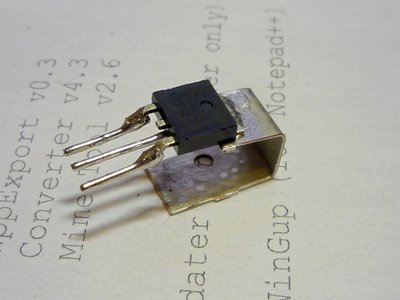

Немного доработал APM1102.

Добавлено спустя 26 минут 52 секунды:
Ок, всё готово к запуску в космос.

Для начала включим с лампочкой.

Добавлено спустя 13 минут 10 секунд:
С лампочкой ведет себя также, как и раньше. Два раза кратковременно вспыхивает и гаснет. Напряжение также устанавливается 27В, что говорит о работе преобразователя на TL1451 и Q812.
Попробуем подпаять предохранитель.

[alex83]

С предохранителем всё те же две вспышки, но вспыхивают теперь лампы подсветки. Значит преобразователь начинает работать.

Собственно, обе вспышки соответствуют сигналу BL_ON включения подсветки. Первая вспышка - это заставка при включении монитора, а вторая - включение подсветки уже на постоянку.
Получается, генерация поддерживается только короткое время и срывается. Возможно, нужно подстроить режим 13009. Попробую уменьшить сопротивление в цепи базы.

Добавлено спустя 12 минут 24 секунды:
Уменьшил сопротивление вдвое, подпаяв поверх базовых резисторов аналогичные на 680 Ом.
И подсветка таки заработала!

Напряжение на стоке Q812 при этом установилось примерно 12В.

[alex83]

Эх, радость была преждевременной. Генерация срывается в одном случае из трех, а температура 13009 стабилизируется на значении 81С. Это никуда не годится.
Из хороших новостей - APM1102 не греется вообще, так что с импровизированным радиатором для него я погорячился.
Попробую ещё уменьшить базовые резисторы, подкинув теперь 470 Ом. В результате сопротивления в цепи баз будут где-то по 550 Ом.

Добавлено спустя 21 минута 2 секунды:
Теперь подсветка работает стабильно. Температура 13009 стабилизируется на значении 67С. Приемлемо, но, думаю, что лучшим вариантом будет ещё уменьшить базовые сопротивления и подкинуть резисторы на 390 Ом, которых у меня пока нет в наличии. В итоге в базах будет примерно по 500 Ом.

Добавлено спустя 6 минут 29 секунд:
Надо бы ещё глянуть осциллографом, что там происходит и сравнить с другим плечом инвертора.

[alex83]

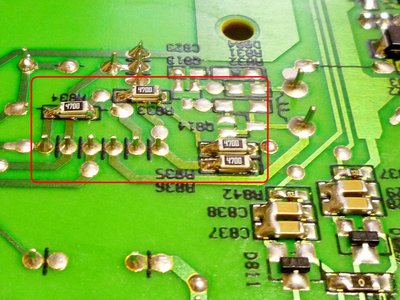

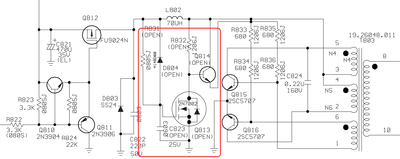

Интересен этот набор не распаянных деталей.

Защита что-ли какая... От повышенного напряжения? На чем они сэкономили-то? Может по тому и пробивает 5707.
Транзистор Q814 интересно включен. Представляет собой как бы встречно-параллельные диоды, параллельно которым ещё и резистор. Оба транзистора маломощные.
Я поначалу даже подумал, что это опечатка на схеме, но нет, разводка на плате именно такая. На месте D804 подсознательно видится стабилитрон, но это диод 4148.

[alex83]

Продолжим ремонт...
Довел базовые сопротивления 13009 до 500 Ом. Посмотрим, что будет с температурой.

Добавлено спустя 39 минут 48 секунд:
Существенного улучшения темп. режима добиться не удалось. Температура 13009 стабилизируется на значении 65. Вот только времени до устаканивания температуры проходит значительно больше. Если раньше они разогревались буквально за 10 мин, то теперь нужно ждать примерно пол часа. В целом же это вполне приемлемое значение.

А 5707 греются до 53 С. Вот оно - низкое падение!

APM1102 с импровизированным радиатором при длительной работе разогрелся до 52, так что радиатор я пожалуй оставлю.
А вот родной FU9024N греется до 63, что как-то не соответствует ожиданиям.

Добавлено спустя 22 минуты 29 секунд:
Ток потребления

Думаю, советский овощной предохранитель можно поставить на 2-2,5А. На 3 многовато, будет долго думать и не спасет ничего.

[alex83]

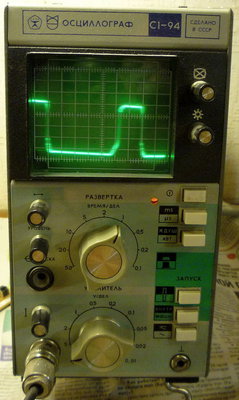

Глянем осциллографом...

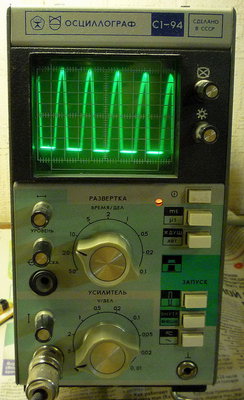

На стоках APM1102/FU9024N одинаковая ситуация.

Сток APM1102/FU9024N

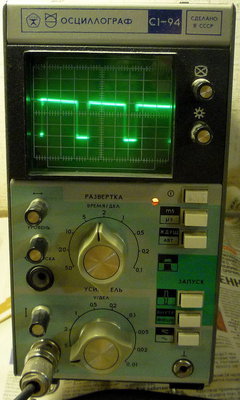

А вот между стоком и истоком разница есть:
Плечо инвертора с 13009 транзисторами работает иначе.

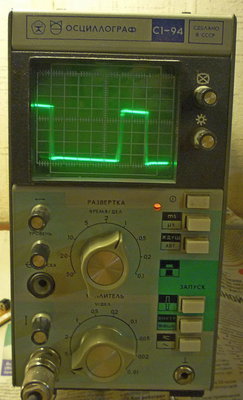

Сток-исток FU9024N (5707 в генераторе)

Сток-исток APM1102 (13009 в генераторе)

[alex83]

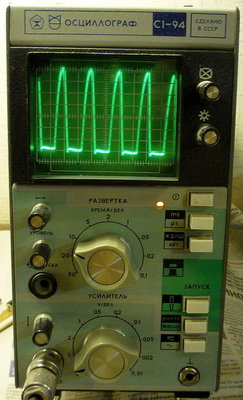

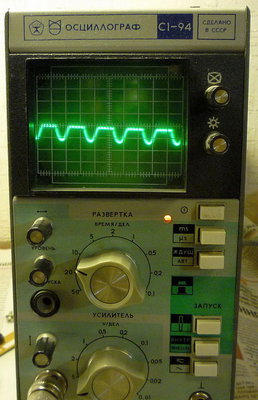

На коллекторах 5707:

5707

5707

На коллекторах 13009 (несколько хуже):

13009

13009

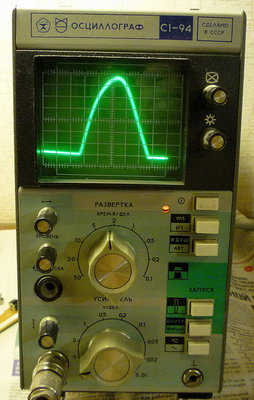

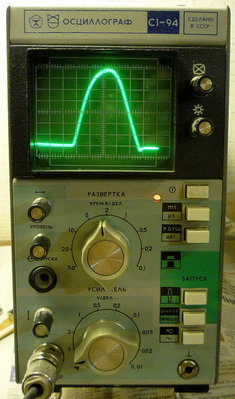

На базах в принципе идентично:

[alex83]

Говнище! Опять срывается генерация! Два раза мигнет подсветка и всё.

Что-то я напортачил... Блэт, блэт, блэт

Добавлено спустя 19 минут 49 секунд:
Да не, норм. Просто в процессе тыкания щупами и крокодилами расшатался один из 5707.
Появились кольцевые трещины. При чем невооруженным глазом их нифига не видно, но этого оказалось достаточно для срыва генерации. Генератор запускался только на пару секунд. Пропаял и теперь всё ок.
Так чта схема эта очень чувствительна ко всякого рода непропаям.

Теперь поставим аппарат на прогон в закрытом корпусе.

[alex83]

Тем временем, этот монитор выкинул очередной фортель. Отработал вчера в закрытом корпусе на макс. яркости несколько часов и всё было норм. А на след. день опять срыв генерации!
Похоже, в нем снова что-то отвалилось. Выборочно я его пропаял, но похоже этого недостаточно и нужно пропаять всю генераторную и ВВ часть. А также проверить цепи ОС (через D805/811).

Говнище!!! Я уже бью все рекорды по скорости разборки/сборки этого говна. В пору устраиваться на конвеер.

Добавлено спустя 28 минут 14 секунд:

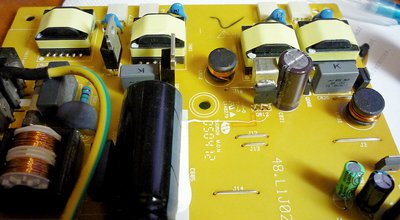

А вот походу и виновник. Just another кольцевая трещина у вывода трансформатора. Кстати, как раз в том самом погоревшем плече инвертора. Так что, скорее всего, некачественная заводская пайка и была причиной изначального выхода из строя 5707.

Блин, помню ведь, что пропаивал Надо было раньше тупо всё пропаять, ну или увеличительным стеклом пройти. Глазки-то уже не те.

[alex83]

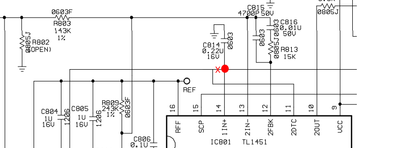

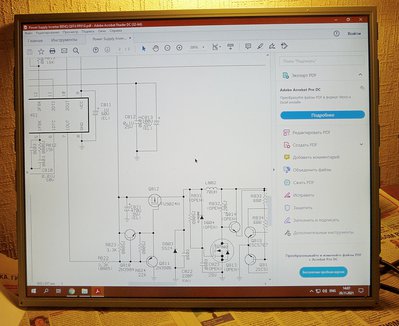

На схеме обнаружена опечатка:

Добавлено спустя 31 минута 23 секунды:
Пропаял всё. Заработало. Будем посмотреть...

[alex83]

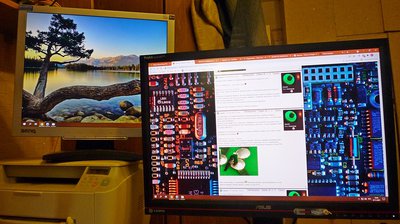

Моник работает.
Неожиданно, у него неплохая матрица. Яркая, приятные цвета.
Разрешение, конечно, маловато по нынешним меркам. Также впечатление немного портят царапки на экране, но их практически никогда невидно.

Составит компанию этому аппарату. Там теперь как раз крутая видяха с двумя выходами.
