Ремонт TELEFUNKEN TF-DVBT227

[alex83]

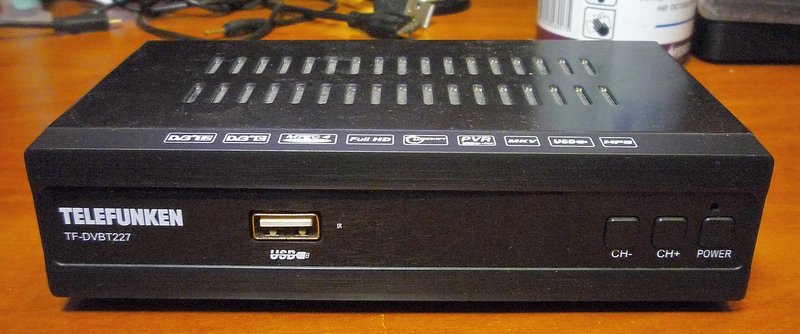

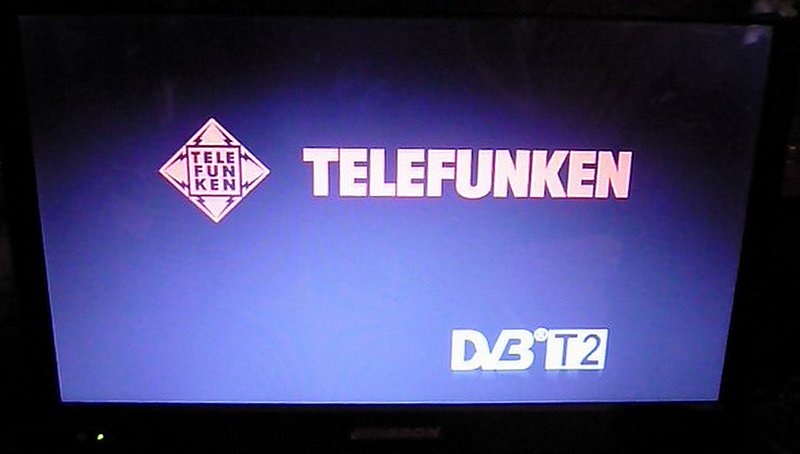

Накрылось это китайское говнище. При включении на индикаторе надпись ON, а на экране заставка. Дальше хода нет, зависон. Похоже на сбой РПЗУ.

ЗЫ
Сам я зомбоящик не смотрю, друг попросил.

Добавлено спустя 16 минут 4 секунды:
Внутри китайское чипи-крипи с недорадиатором на мульке.
Но не совсем. Всё же имеются нормальные шлейфы с разъемчиками.

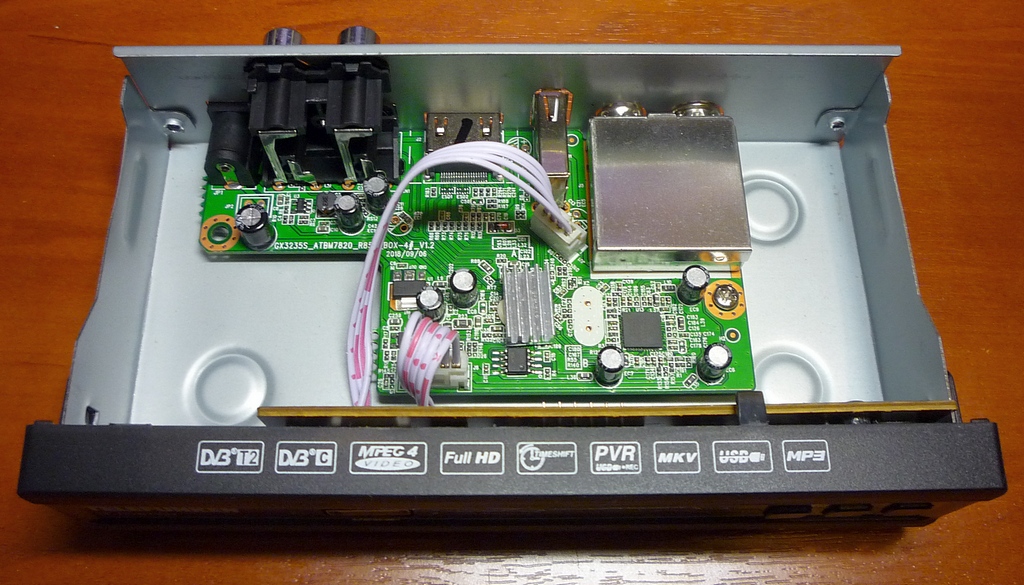

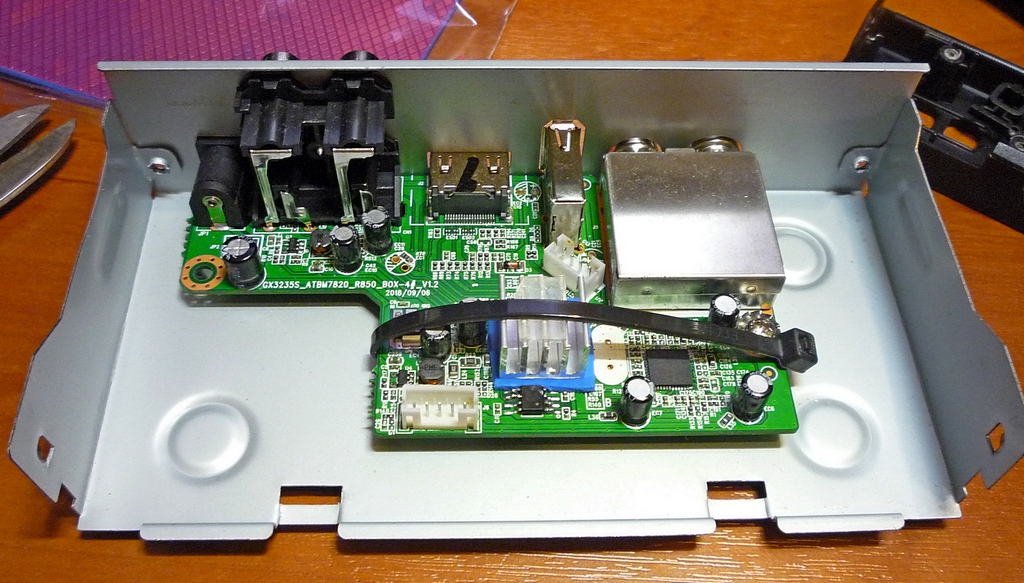

Ревизия платы: GX3235S-ATBM7820_R850_BOX-4#_V1.2
Контроллер под радиатором GX3235S, рядом с ним РПЗУ XT25F32B.

Добавлено спустя 29 минут 1 секунда:
Думал отработать вариант с незапуском проца по какой-либо причине. Там сэкономили на кварце и было подозрение, что что-то могло произойти с внешними цепями тактового генератора. Но когда стал изучать, а кто же у нас формирует видеосигнал, то выяснилось, что видео формирует как раз этот проц, что логично. А поскольку видео есть(заставка выводится), то стало быть он запускается и работает.
Значит нет загрузки, она прерывается. Значит, как я и предполагал, проблема скорее всего в РПЗУ.

Добавлено спустя 1 минута 24 секунды:
Инструкция на аппарат
http://www.telefunken-electronics.ru/up ... VBT227.pdf

[alex83]

Внезапно, на просторах интернета нашел к нему дамп прошивки РПЗУ.
Попробуем перепрошить.
Флешка там SPI, поэтому в этом деле нам поможет упомянутый ранее ALL-IN-ONE USB-адаптер на чипе CH341A, который умеет в том числе и в SPI.


Вот только софт к нему я теперь уже нашел нормальный. Из всех существующих приложений мне больше всего понравился NeoProgrammer, тем более, что там перечислена данная мулечка.
С другими вариантами можно познакомиться здесь.

Добавлено спустя 54 минуты 49 секунд:
Софт опознал мой адаптер как программатор "CH431 Черный"

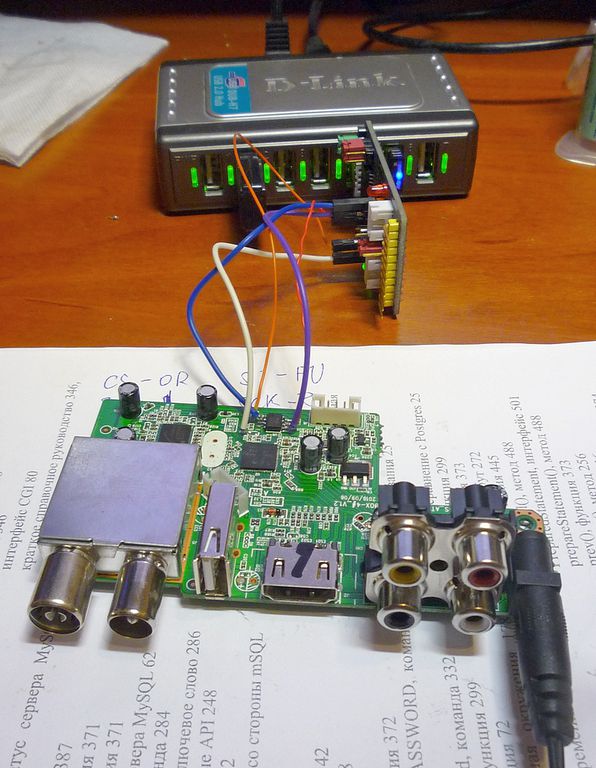

С выпайкой заморачиваться не стал. Просто немного приподнял нужные ножки от платы и бросил землю.

Добавлено спустя 12 минут 40 секунд:

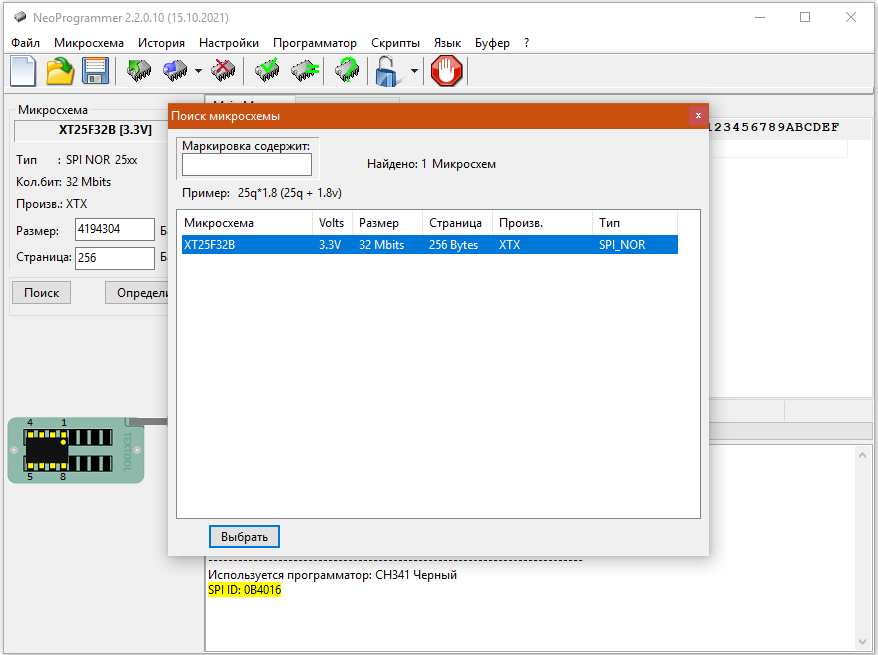

Автоматически детектит микросхему.

Добавлено спустя 10 минут 49 секунд:

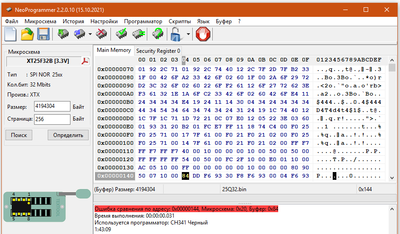

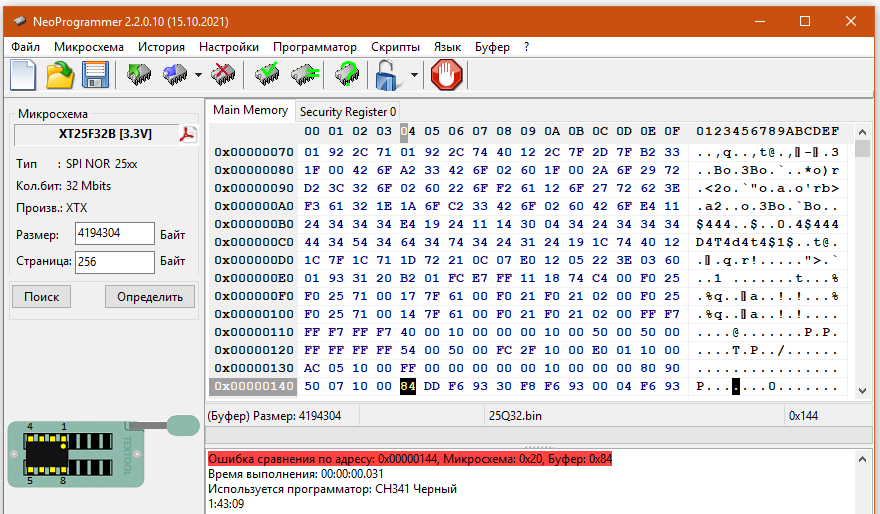

Загрузил дамп и сделал верификацию.
И вот она - ушиб-очка!

Добавлено спустя 10 минут 32 секунды:

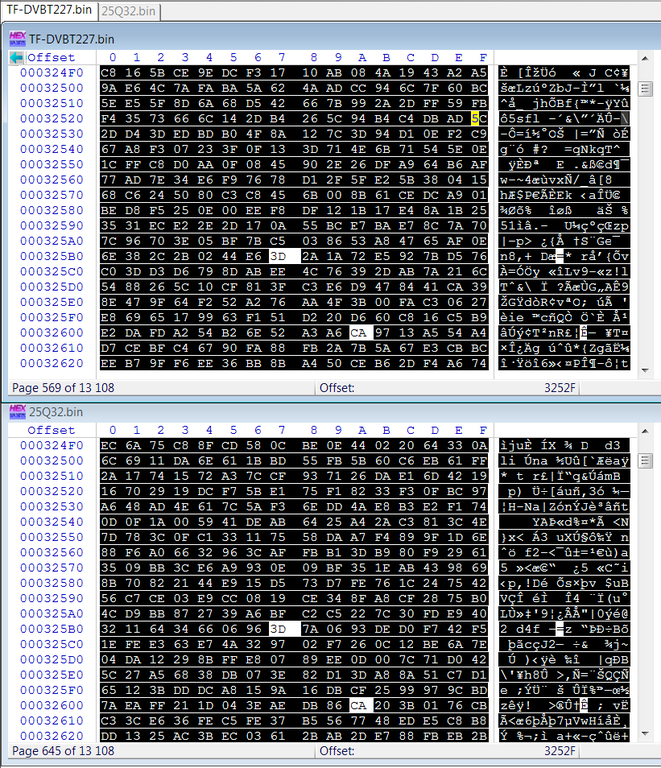

Слил прошивку и более детальное сравнение показало, что она битая чуть менее чем полностью.

Добавлено спустя 34 минуты 1 секунда:
Залил нормальный дамп и оно таки заработало.

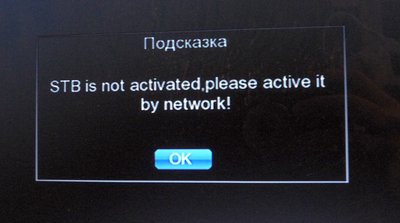

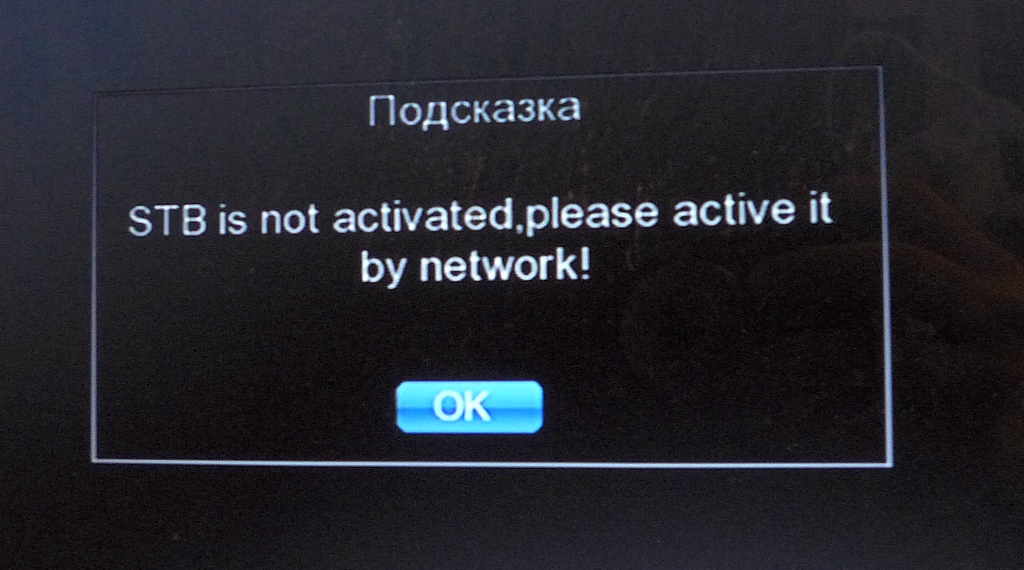

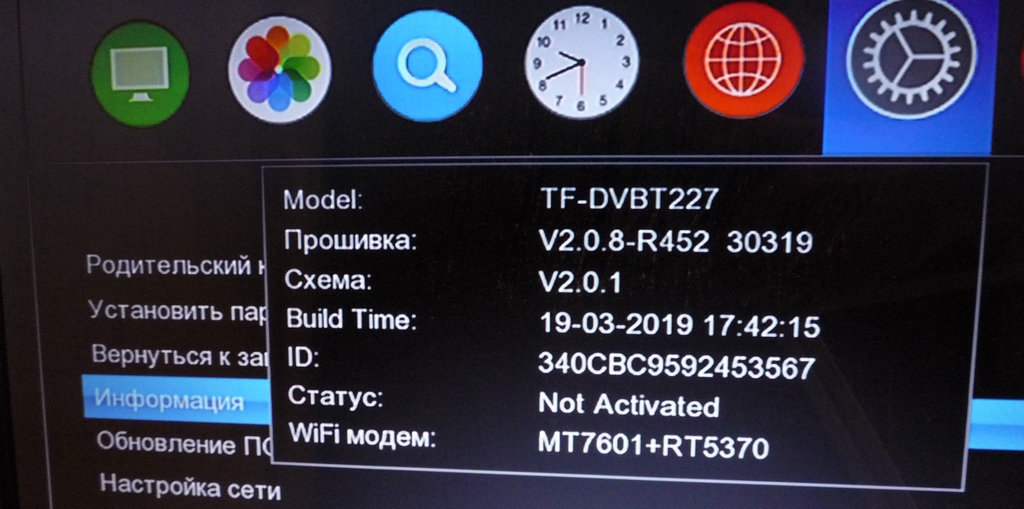

Но радость была не долгой. Каналы не кажет(хотя и ловит) большинство функций не выбираются, а при включении на экране вот такая надпись:

Кстати, пригодился вот этот помойный девайс. Компактный, очень удобно на него выводить.

Добавлено спустя 32 минуты 30 секунд:

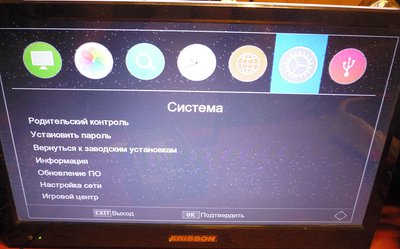

В общем, как я понял, это штатное поведение. Для активации достаточно воткнуть в девайс WiFi-свисток и настроить сеть. Свисток вроде как есть. Но это уже в другой раз.



___________________

[alex83]

Продолжается ремонт китайского говнища...

Процессор греется довольно сильно, поэтому радиатор поставил немного побольше.

Воткнул свисток и настроил сеть в надежде, что он там как-то сам активируется, но нет, ничего не происходит.

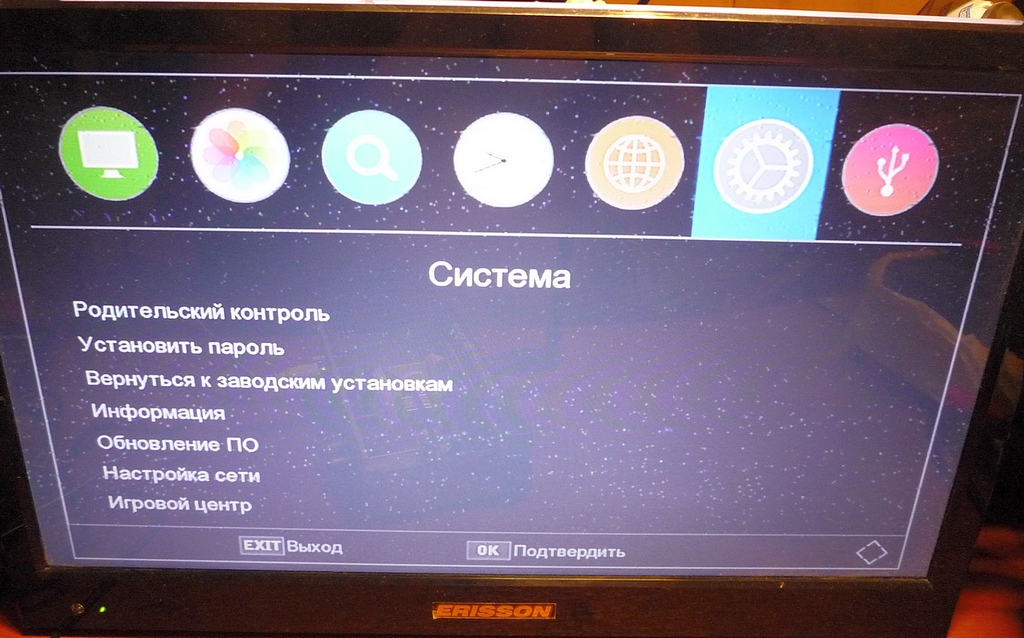

Сеть настроилась, подключение есть, но как сделать активацию непонятно. Никакого дополнительного пункта меню нигде не появилось. Через обновление тоже результата нет. Есть там пункт "Обновление по сети", то он тоже не работает. Там надо вводить какой-то URL, но какой... Да и сама клавиатура не позволит ввести нормальный URL, т.к. на ней нет двоеточия. Если только в каком-то сокращенном виде. В инструкции про активацию вообще ничего нет. WTF?!

Добавлено спустя 38 минут 54 секунды:
Что-то я тупанул.
Во общем, для активации одной лишь сети недостаточно. Нужно ещё подключить антенну и поймать каналы. Да, блин, именно поймать. Только после этого оно активируется. Просто запустить поиск каналов без антенны недостаточно. Должен быть прием.

Попробуем теперь залить свежую прошивку. Там вроде как должны быть какие-то интернет-сервисы.
http://www.telefunken-electronics.ru/su ... hp?SID=798

Добавлено спустя 21 минута 27 секунд:

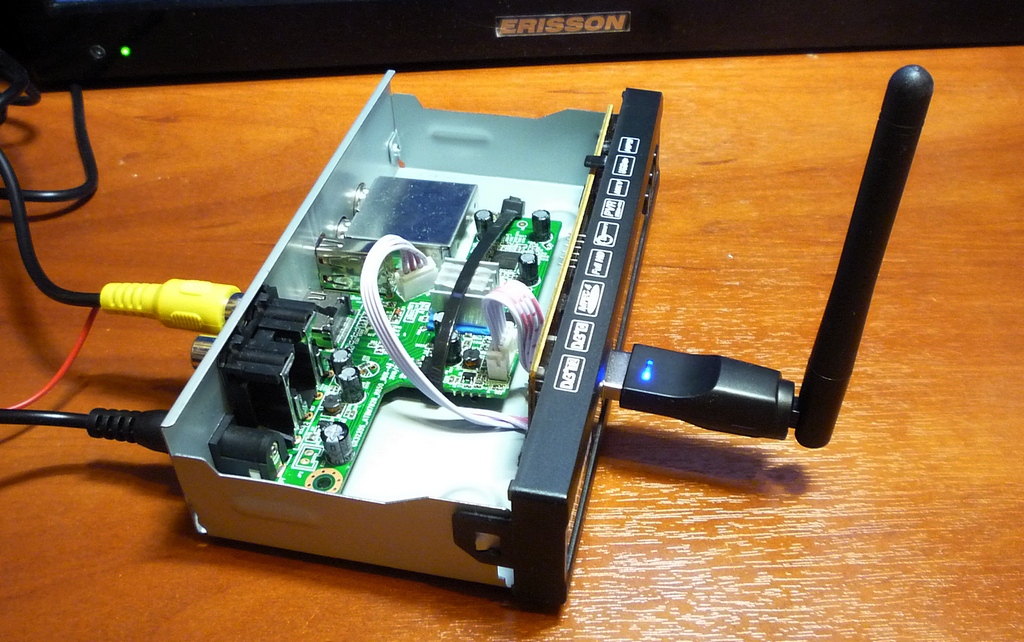

Для обновления скачиваем файл прошивки и заливаем на флешку, предварительно отформатированную в FAT32. Причем, втыкать флешку нужно именно в морду. Если воткнуть в попец, то он её не увидит.
Что характерно, WiFi-свисток он нормально видит как спереди, так и сзади. Одним словом - китацы. Что с них взять.

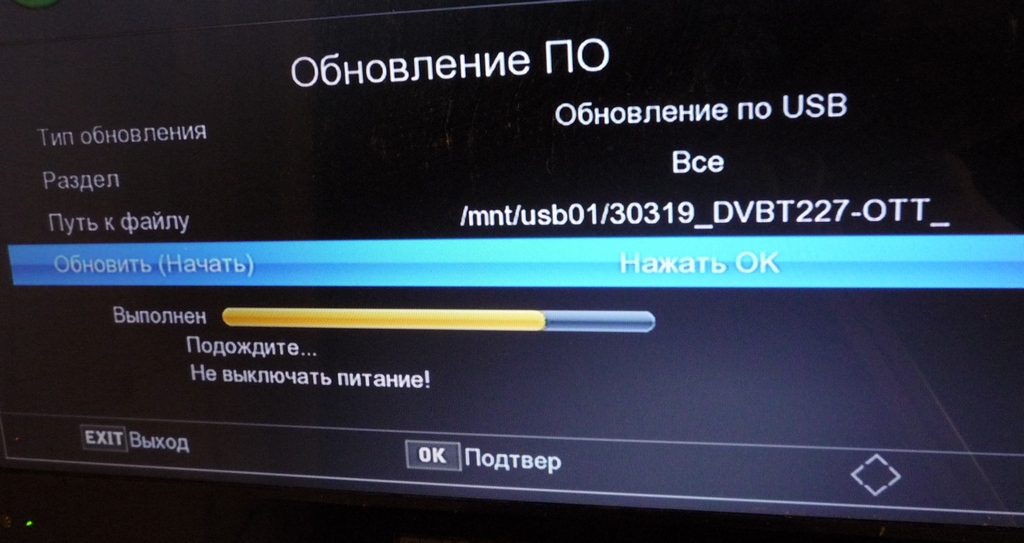

Далее в меню "Обновление ПО", выбираем "По USB", указываем путь к файлу и вперед. Главное, чтобы питалово не прервалось во время обновления, а то придется как следует согреться.

Интернет-сервисы появились, но... это какой-то... хм.. позор...
Ютуб протух и вообще не работает. Остальные это вообще какое-то говно. Работает только погода, да и то показывает Москву, т.е. в GEOIP оно не могет.

[alex83]

Есть у этого чинейз-девайса ещё пара несущественных проблем, но раз уж пришлось за него взяться, то неплохо бы порешать и их.

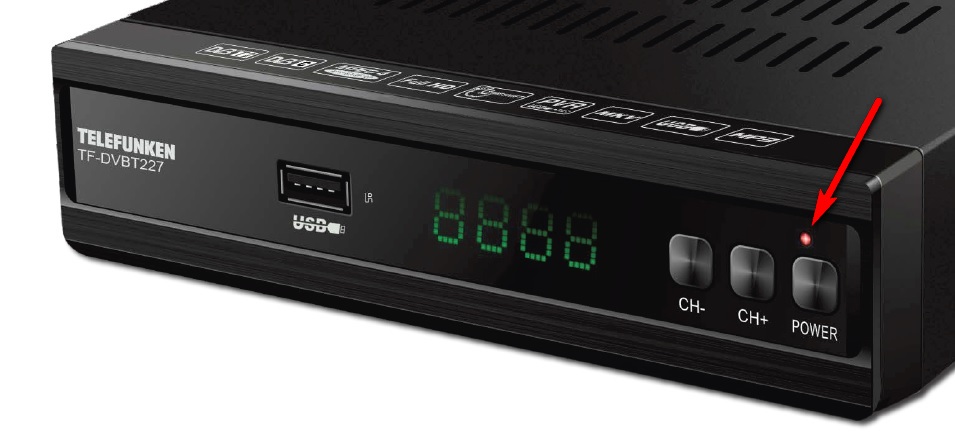

Первая проблема - не горящий индикатор питания.

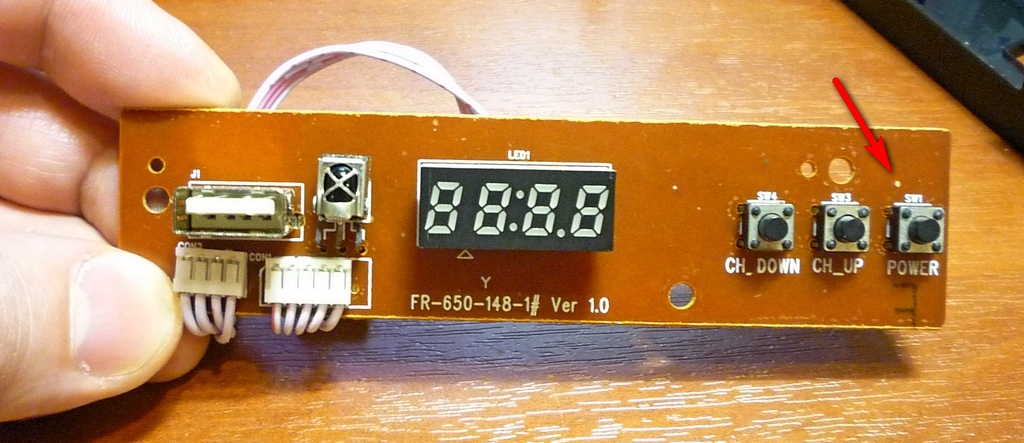

Отверстие в корпусе под него есть, но светодиод походу не распаян. Он в принципе нафиг ненужен, но почему бы и нет.

Добавлено спустя 12 минут 23 секунды:
Номер не удался. Светодиод не предусмотрен конструкцией. На его месте нарисована точка.

Ну ОК

Переходим к следующей проблеме.
Адаптер питания, который шел в комплекте с девайсом дает сильную помеху при подключении по аналоговому видео.

Добавлено спустя 16 минут 26 секунд:

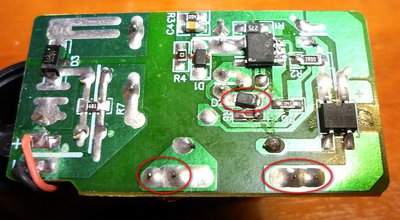

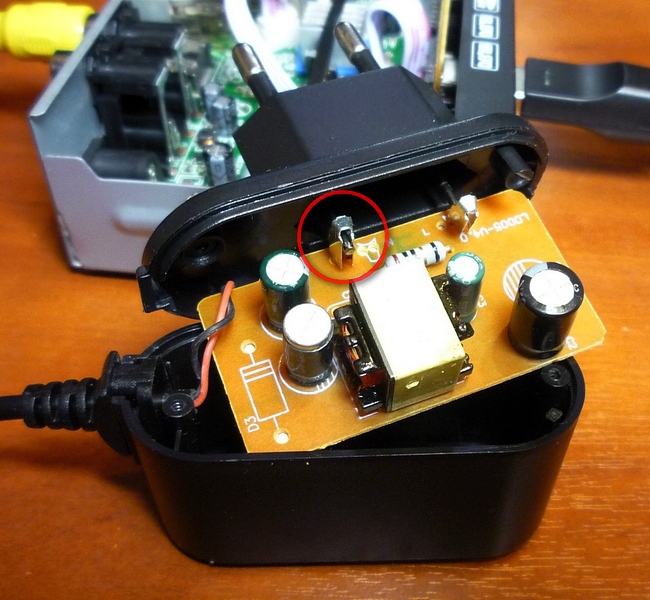

Из того, что сходу бросилось в глаза: вилка не на пайке, а на расшатанных неконтачащих шатающихся зажимах и криво припаянный диод.

Добавлено спустя 38 минут 22 секунды:
Пропайка всего этого ничего не дала. Также, для проформы, был проверен один электролит по низкому напряжению, который оказался хорошим.

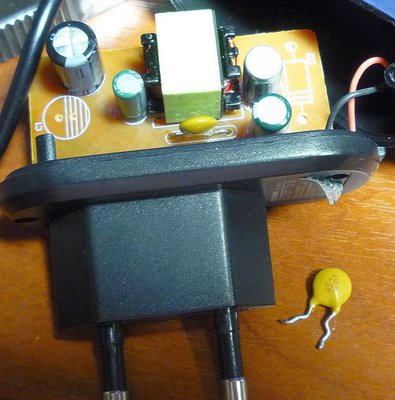

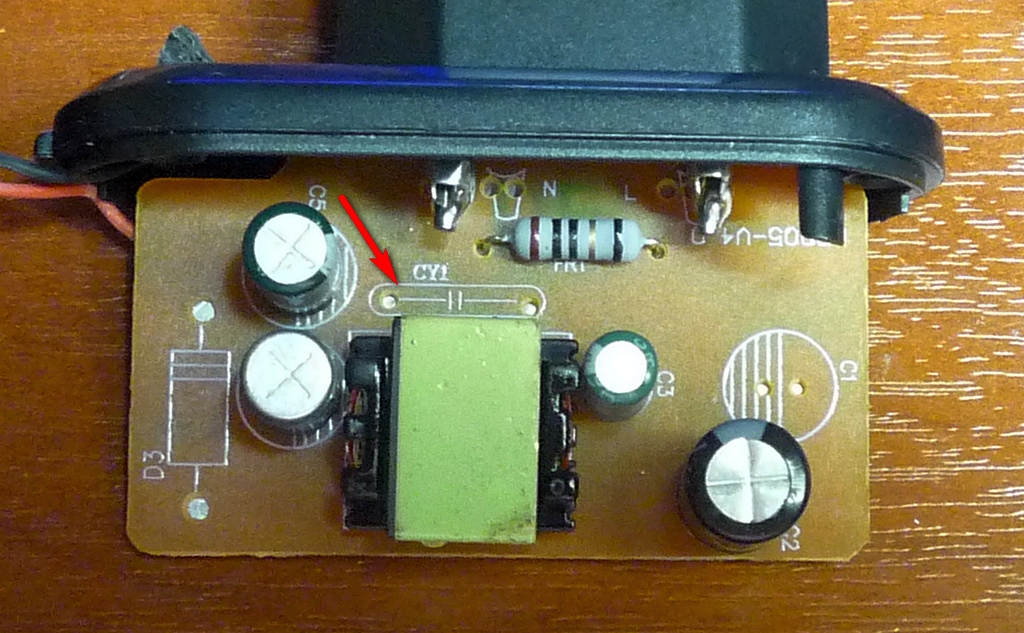

И тут я заметил, что злобные киты сэкономили на помехоподавляющем Y-капациторе, который соединяет по ВЧ выход и вход для уменьшения импульсных помех. Нашел у себя какой-то Y5P на 1000пФ 1кВ (уж незнаю, насколько он кошеrен, потом надо будет заменить на нормальный Y1/Y2), запаял и вуаля - помеха пропала.

Добавлено спустя 8 минут 12 секунд:

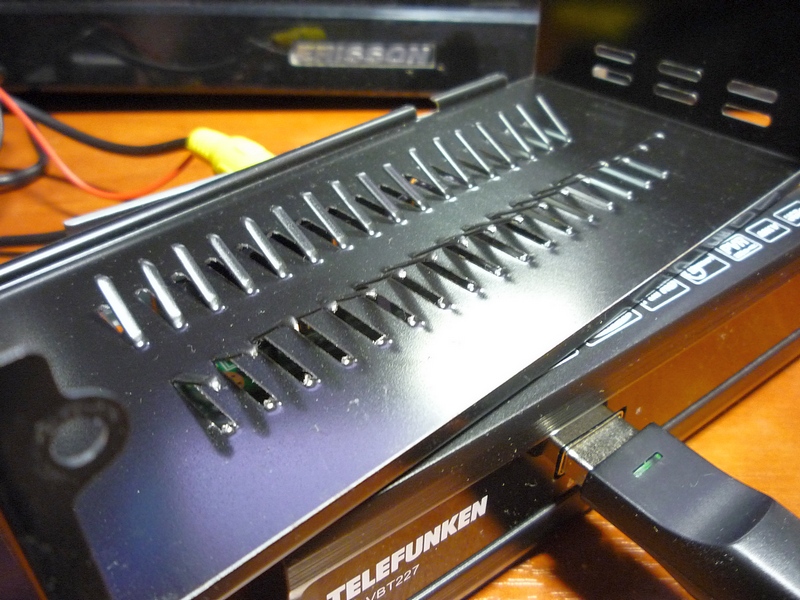

Последний штрих - дополнительная вентиляция.

phpBB [media]

ЗЫ
Ну как, как можно было так обговнять и опошлить старинный трастовый немецкий бренд!
