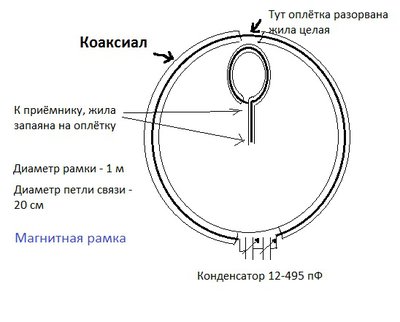

Так вот. Лет пять назад я таскал этот свисток с собой в командировки - приличную аппаратуру не возьмёшь, ну а оная фигня место мало занимает - когда есть время послушать, то можно и поразвлечься. Брал с собой ещё переменный конденсатор 12-495 и кусок кабеля с петлёй связи и разъёмом SMA - а коаксиал обычно по месту добывал. Такой вот магнетик луп
Работает неплохо, петля диаметром в метр при конденсаторе 12-495, включенном бабочкой, перекрывает от 5 до 15 МГц и дает прирост уровня сигнала на 10-15 дБ.
Вещалки гремят, любители принимаются поскромнее, но принимаются.
Надумал я ищеболее (с) повысить эффективность оного дивайса, приспособив к нему регенеративный Q-умножитель. Беглый просмотр интернета показал, что идея особо не пользуется популярностью - готовых схем практически нет. Фигня-война, придумаем что-нибудь сами...

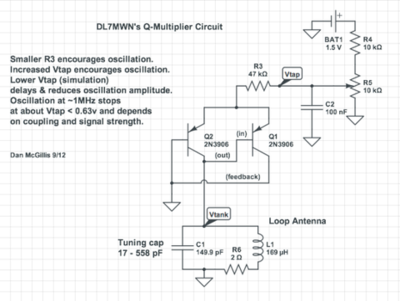

За основу был взят такой вот скетч
Транзисторов таких не нашлось, поставил КТ361А, т.к. БП у меня 8В минимум, переменный резистор пришлось увеличить до 100К.
Ну что - оно работает, не так чудесно, как хотелось бы, но работает.
Первое - подключенный умножитель резко уводит частоту настройки - верх упал с 15 до 12 МГц, двадцатку послушать не удалось.
Второе - подход к генерации сравнительно плавный, но гистерезис присутствует. Генерация идёт в строне от резонанса рамки килогерц на 20. При кручении резистора сначала растёт сигнал, потом резко повышается шум, потом хлоп - генерация.
О самом главном - с помощью оной приспособы удаётся накинуть ещё 10-15 дБ. В частности, удаётся вытягивать CW сигнал из шума. Уже кое-что.
Фотки будут потом.
Как я полагаю, если взять переменный конденсатор рамки поменьше, а саму рамку - побольше, добротность контура возрастёт, и результаты будут не в пример лучше. Но это - на будушее.
Добавлено спустя 3 минуты 50 секунд:
Да, все опыты делались в помещении, с рамкой, валяющейся под столом. На открытом воздухе наверное получше будет
