Пятиэлементная направленная УКВ антенна конструкции RN1NZ

rn1nhf » 15 июн 2011, 21:54

Есть желание попробовать повторить конструкцию http://rf.atnn.ru/s6/an-402.html.
Какой материал можно использовать для пассивных и активных элементов антенны, кроме биметаллического (сталь + медь или сталь + алюминий) провода? Желательно, имеющийся в продаже в Петрозаводске.
Насколько критичен диаметр провода именно 4 мм?
Вместо ПВХ-трубки можно ли использовать ТУТ ("термоусадку")?
RC1NC (ex RN1NHF)
Аватара пользователя
rn1nhf
Откуда: Петрозаводск

Re: Пятиэлементная направленная УКВ антенна конструкции RN1N

RA1N (Andrew) » 15 июн 2011, 22:30

За биметаллом заходи, при изменении диаметра элементов требуется небольшая корректировка длин элементов, термоусадку можно.
Нет аватара
RA1N (Andrew)

Re: Пятиэлементная направленная УКВ антенна конструкции RN1N

RA1N (Andrew) » 15 июн 2011, 22:35

Ниже модель для мамани, обрати внимание - рассчитана для размещения изолированно от бума, покрути диаметр элементов, увидишь на сколько надо укоротить-удлинить.


wide band 5 el Yagi 144
*
144.5
* Провода *
5
-9.464e-17, -0.515, 0.0, 3.155e-17, 0.515, 0.0, 0.002, -1
0.32, -0.491, 0.0, 0.32, 0.491, 0.0, 0.002, -1
0.43, -0.4675, 0.0, 0.43, 0.4675, 0.0, 0.002, -1
0.93, -0.465, 0.0, 0.93, 0.465, 0.0, 0.002, -1
1.535, -0.455, 0.0, 1.535, 0.455, 0.0, 0.002, -1
*** Источ. ***
1, 1
w2c, 0.0, 1.0
*** Нагрузка ***
0, 1
*** Автосегм ***
400, 40, 2.0, 1
*G/H/M/R/AzEl/X*
0, 0.0, 4, 50.0, 120, 60, 0
Нет аватара
RA1N (Andrew)

Re: Пятиэлементная направленная УКВ антенна конструкции RN1N

rn1neb » 17 июн 2011, 20:57

Антенна проверенная, при соблюдении размеров работает прекрасно, КСВ в норме. Рекомендую!

5el_2m_RN1NZ.zip
Те же 5 элементов RN1NZ на 2m диапазон в виде файла к MMANA.
(400 байт) Скачиваний: 1
73 !
Аватара пользователя
rn1neb
Шек: FT-817ND,IC-7000,IC-7300,ZS-1,Flex-1500
Откуда: Карелия, Петрозаводск

Re: Пятиэлементная направленная УКВ антенна конструкции RN1N

RN1NHC » 19 июн 2011, 18:49

А что можно сказать по поводу данной антенны? http://goryham.qrz.ru/ant/145yagi3.htm
Павел. +79116620455
Аватара пользователя
RN1NHC
Откуда: г. Петрозаводск

Re: Пятиэлементная направленная УКВ антенна конструкции RN1N

rn1nfz » 19 июн 2011, 22:00

RN1NHC:А что можно сказать по поводу данной антенны? http://goryham.qrz.ru/ant/145yagi3.htm


такая антенна у меня живет в деревне в районе Сенной губы. пару лет назад ее даже включали к трансиверу и, точно помню, что была связь с rn1nnw в Пиньгубе. причем антенна лежала в доме на кровати ;) моща была 5 ватт с ft817

возможно rn1neb вспомнит больше информации об тех экспериментах ;)
Нет аватара
rn1nfz

Re: Пятиэлементная направленная УКВ антенна конструкции RN1N

rn1neb » 20 июн 2011, 13:13

RN1NHC:А что можно сказать по поводу данной антенны? http://goryham.qrz.ru/ant/145yagi3.htm
Эксперименты помню. ;) Эта антенна более "мобильная", чем конструкция RN1NZ. Когда сам держишь в руках и радиостанцию и антенну, да ещё и работаешь прямо на ходу...
Усиление у неё будет поменьше, чем у 5-элементной и лепесток ДН шире. Метод получения хорошего КСВ посредством перемещения рефлектора представляется мне весьма сомнительным. Работать она при этом будет, но характеристики, полученные при моделировании, будут отличатся от конечного результата настройки.
В описании этой антенны есть важный момент - однозначно указана длина кабеля. То есть кабель используется как согласующий трансформатор. Получается, что на этих конструкциях не получить хорошего КСВ при произвольной длине кабеля. Это обязательно надо учитывать.
Хорошо, когда антенна начинает работать сразу после сборки и с любой длиной кабеля (конечно, при соблюдении указанных размеров). Конструкция RN1NZ этим требованиям вполне соответствует, но размеры её бума существенно больше и работать на ходу с ней вряд ли будет удобно. А вот на стоянке - совсем другое дело.
73 !
Аватара пользователя
rn1neb
Шек: FT-817ND,IC-7000,IC-7300,ZS-1,Flex-1500
Откуда: Карелия, Петрозаводск

Re: Пятиэлементная направленная УКВ антенна конструкции RN1N

RN1NHC » 20 июн 2011, 21:00

Спасибо за консультацию.
У меня тех. задание как раз антенна для полевых выходов. Более широкий лепесток ДН скорее плюс, пусть и при меньшем усилении. А меньшее число элементов - надежнее конструкция. До июля думаю соберу и после испытаний отпишу результаты.
Павел. +79116620455
Аватара пользователя
RN1NHC
Откуда: г. Петрозаводск

Re: Пятиэлементная направленная УКВ антенна конструкции RN1N

rn1nhf » 26 июн 2011, 14:18

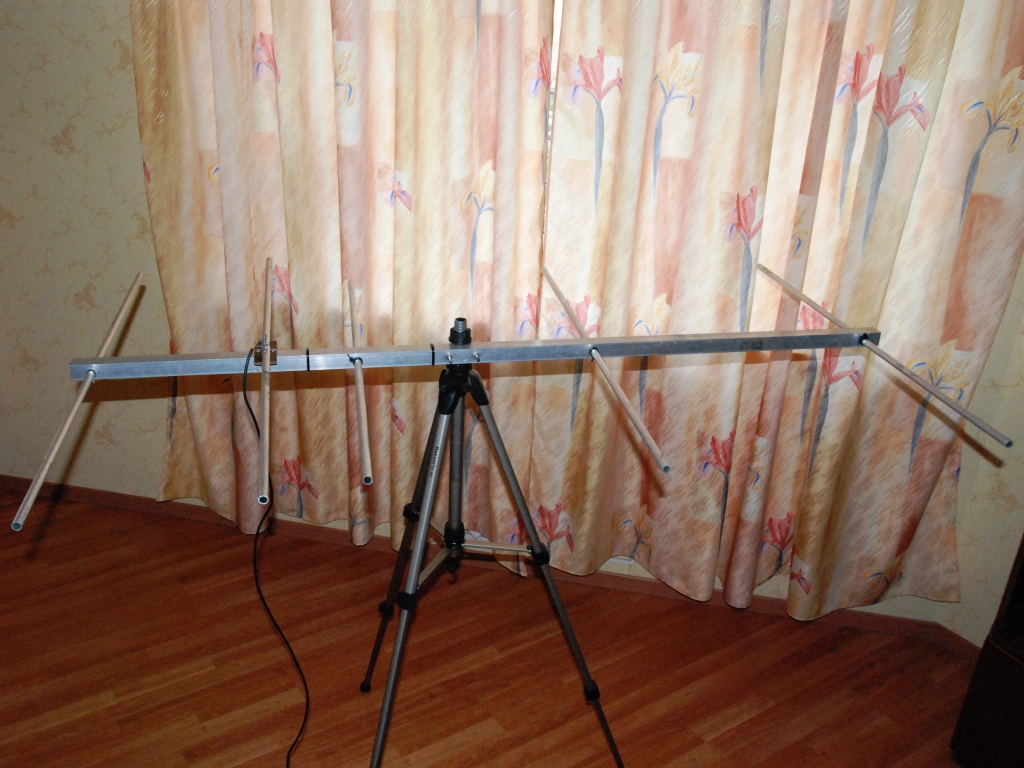

Вот такая она антенна конструкции RN1NZ, изготовленная Романом RN1NGJ, и переданная мне для тестирования...
Пока закреплена на фото-штативе в комнате у окна. Проведено первое QSO с Олегом RN1NEB. Уровни на приеме и в Петрозаводске и в Пиньгубе зашкаливали... Потом села батарея на моей станции, так что проверю работу малой мощностью (1 Вт.) несколько позже.


QSO Петрозаводск - Пиньгуба проведено с мощностью 1 Вт. Получен рапорт 59 (правда уже без плюсов)...
RC1NC (ex RN1NHF)
Аватара пользователя
rn1nhf
Откуда: Петрозаводск

Re: Пятиэлементная направленная УКВ антенна конструкции RN1N

rn1neb » 18 янв 2012, 16:07

Интересно, какие размеры элементов получились с такими толстыми трубками?
73 !
Аватара пользователя
rn1neb
Шек: FT-817ND,IC-7000,IC-7300,ZS-1,Flex-1500
Откуда: Карелия, Петрозаводск
