Балун 1:1

rn1neb » 12 авг 2018, 00:32

Собрал балун 1:1 (опять из китайского набора).

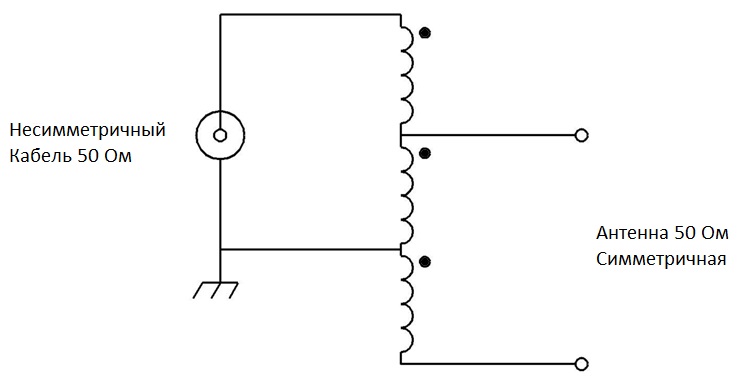

balun_1_1.jpg Схема балуна
Вложения доступны зарегистрированным пользователям

В комплекте была пластмассовая коробочка с герметизирующей прокладкой,
кольцо с проницаемостью 100, кусок провода и термоусадки, гнездо SO-239 и зажимы.
Вместо комплектных зажимов применил болтики М4 с барашковыми гайками (так надёжнее).

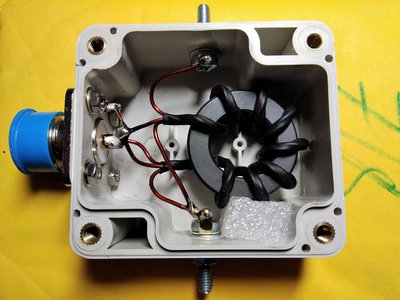

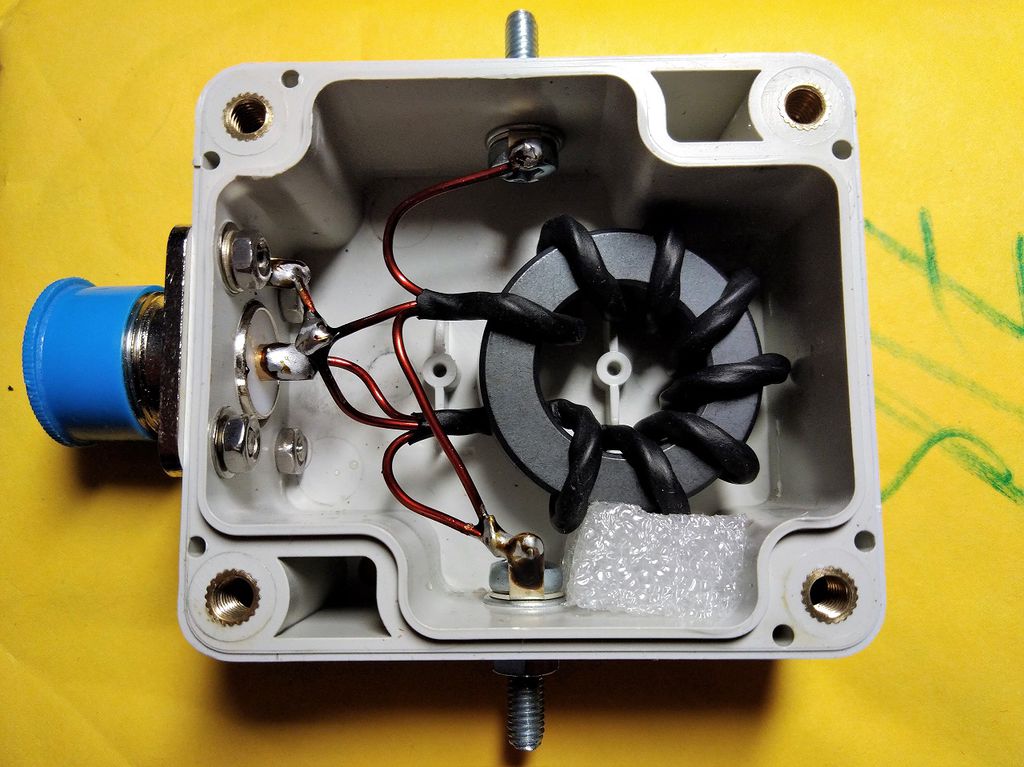

Вот что получилось в результате.
IMG_20180811_222229.jpg Собранный балун
Вложения доступны зарегистрированным пользователям

Погонял конструкцию c IC-7000 100 ваттами. Заметного нагрева не наблюдается (чего не скажешь
о нагрузке 50 Ом на выходе). До 14 МГц заметного роста КСВ нет, но на 21 МГц и выше рост КСВ уже заметен. На 28 МГц КСВ где-то между 1.5 и 2. Мнеэтот балун нужен главным образом на 80-20 метров, так что не страшно.
Сегодня протестировал изделие в полевых условиях с антенной диполь (а может Inverted V).
КСВ отличный и 5 ватт FT-817 слышат довольно неплохо (те, кто слушают и имеют такую возможность).

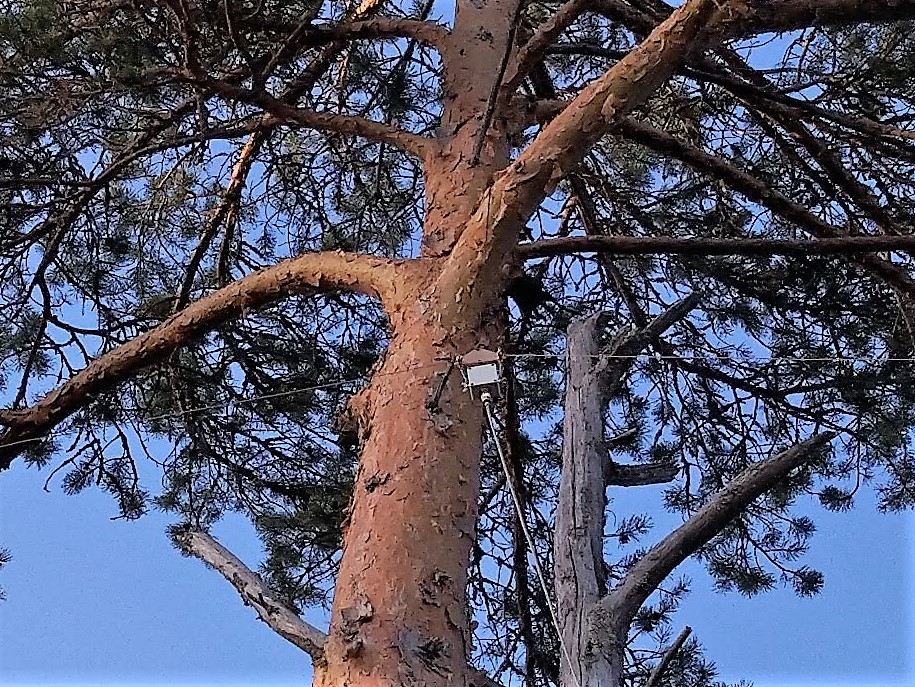

IMG_20180811_184000.jpg Так балун выглядит на сосне
Вложения доступны зарегистрированным пользователям
73 !
