Magnetic Loop c Q-умножителем

EuSe » 11 май 2018, 09:50

Нашёл я тут в хламовнике свисток DVB-T c конвертером. Свисток я купил лет 7 назад, конвертер - был у меня и самодельный, но вот этот конкретный - какой-то полуфабричный, где-то я его в интернете лет несколько тому заказал за медные деньги - распродажа была...

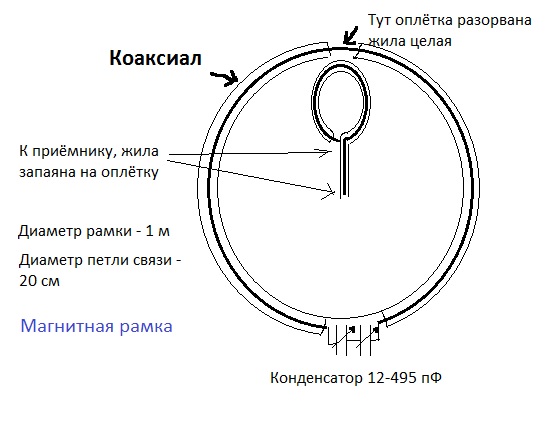

Так вот. Лет пять назад я таскал этот свисток с собой в командировки - приличную аппаратуру не возьмёшь, ну а оная фигня место мало занимает - когда есть время послушать, то можно и поразвлечься. Брал с собой ещё переменный конденсатор 12-495 и кусок кабеля с петлёй связи и разъёмом SMA - а коаксиал обычно по месту добывал. Такой вот магнетик луп
Вложения доступны зарегистрированным пользователям

Работает неплохо, петля диаметром в метр при конденсаторе 12-495, включенном бабочкой, перекрывает от 5 до 15 МГц и дает прирост уровня сигнала на 10-15 дБ.
Вещалки гремят, любители принимаются поскромнее, но принимаются.

Надумал я ищеболее (с) повысить эффективность оного дивайса, приспособив к нему регенеративный Q-умножитель. Беглый просмотр интернета показал, что идея особо не пользуется популярностью - готовых схем практически нет. Фигня-война, придумаем что-нибудь сами...

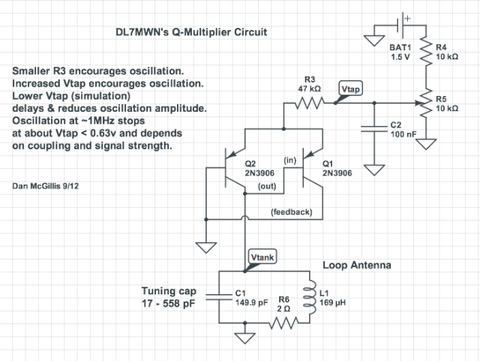

За основу был взят такой вот скетч
Вложения доступны зарегистрированным пользователям

Транзисторов таких не нашлось, поставил КТ361А, т.к. БП у меня 8В минимум, переменный резистор пришлось увеличить до 100К.
Ну что - оно работает, не так чудесно, как хотелось бы, но работает.
Первое - подключенный умножитель резко уводит частоту настройки - верх упал с 15 до 12 МГц, двадцатку послушать не удалось.
Второе - подход к генерации сравнительно плавный, но гистерезис присутствует. Генерация идёт в строне от резонанса рамки килогерц на 20. При кручении резистора сначала растёт сигнал, потом резко повышается шум, потом хлоп - генерация.
О самом главном - с помощью оной приспособы удаётся накинуть ещё 10-15 дБ. В частности, удаётся вытягивать CW сигнал из шума. Уже кое-что.
Фотки будут потом.
Как я полагаю, если взять переменный конденсатор рамки поменьше, а саму рамку - побольше, добротность контура возрастёт, и результаты будут не в пример лучше. Но это - на будушее.

Добавлено спустя 3 минуты 50 секунд:
Да, все опыты делались в помещении, с рамкой, валяющейся под столом. На открытом воздухе наверное получше будет
Нет аватара
EuSe

Сообщения: 61
Зарегистрирован: 20 июл 2013, 12:47
Имя: Евгений
Шек: SW2013mini, Kenwood Trio TS-510, Yaesu FT840

rn1neb » 11 май 2018, 17:26

EuSe:На открытом воздухе наверное получше будет

Конечно лучше. Там и шума гораздо меньше.
Хотелось поэкспериментировать с mini whip антенной, а теперь ещё и с такой рамкой.
73 !
Аватара пользователя
rn1neb

Сообщения: 804
Зарегистрирован: 24 ноя 2009, 22:47
Откуда: Карелия, Петрозаводск
Шек: ZS-1,Flex-1500,FT-950,FT-817ND,FT-857D,IC-7000
Автомобиль: Fuji Wendigo 1.1

EuSe » 16 май 2018, 21:38

Пара фоток
Вот вещалка на 41 м ( любители все в помехах погрязли, слышно было плохо )

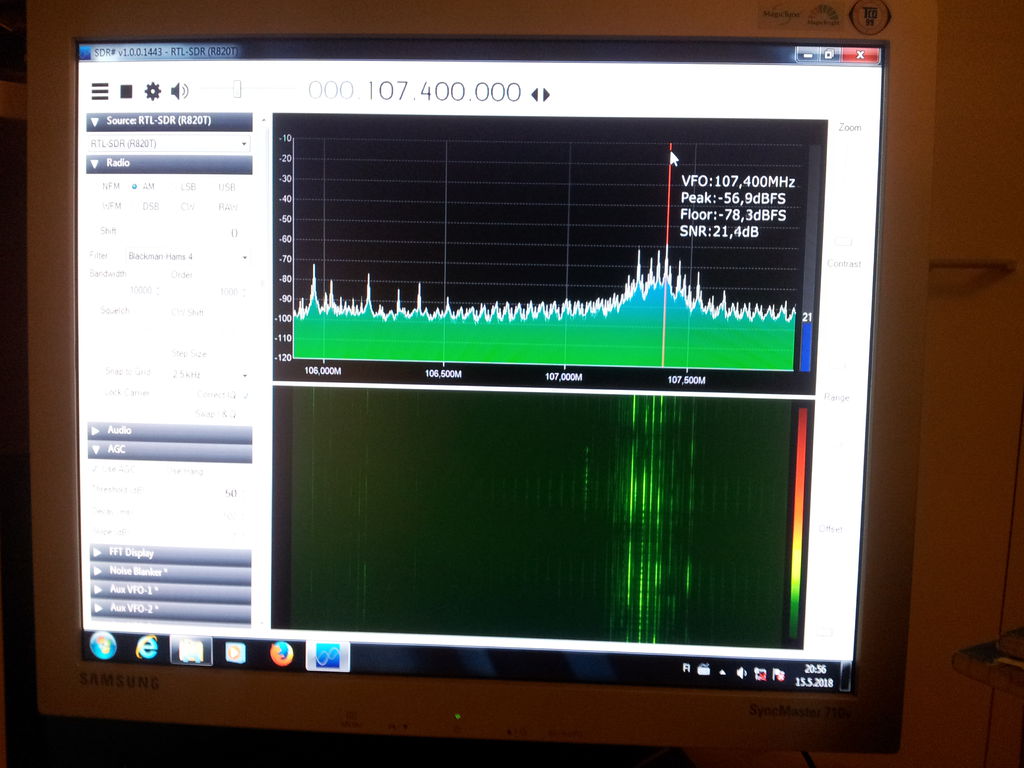

Рамка настроена на станцию, регенерация выключена
Вложения доступны зарегистрированным пользователям

Уровень -56 дБ. На слух - что-то бубнит, но речь не разобрать.

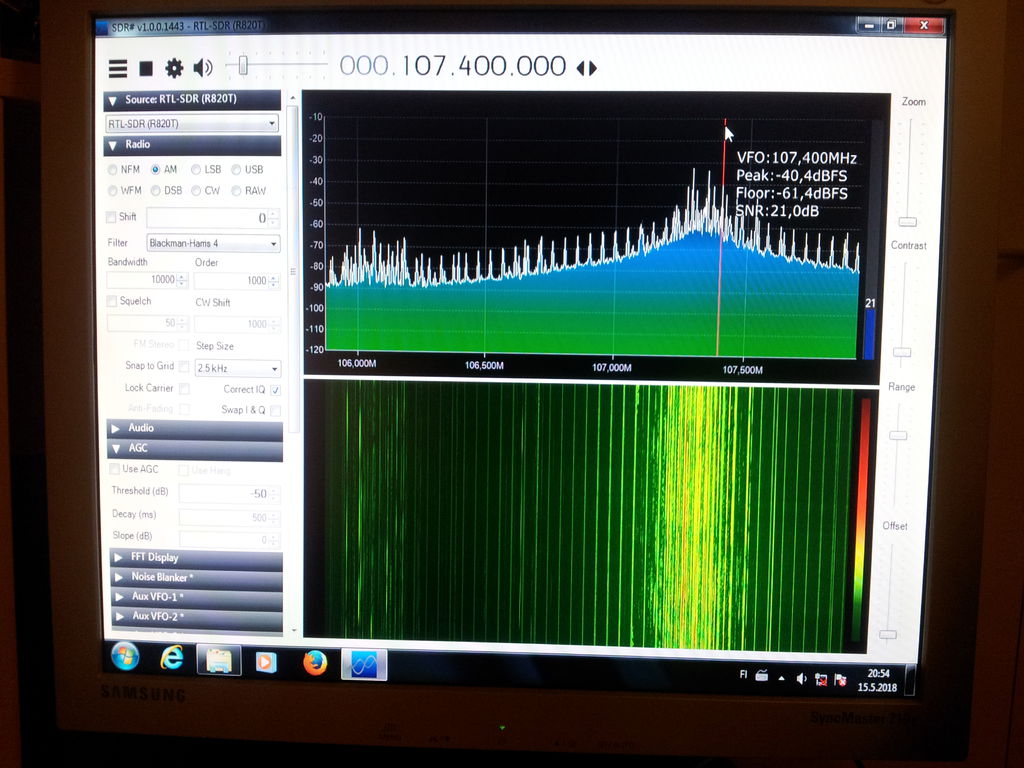

Вот включена регенерация, уровень вырос.
Вложения доступны зарегистрированным пользователям

Уровень -40 дБ, голос и музыка воспринимаются вполне разборчиво.
