Антенный коммутатор

Антенны, их реализации и настройка

Антенный коммутатор

R1NI » 28 фев 2016, 17:55

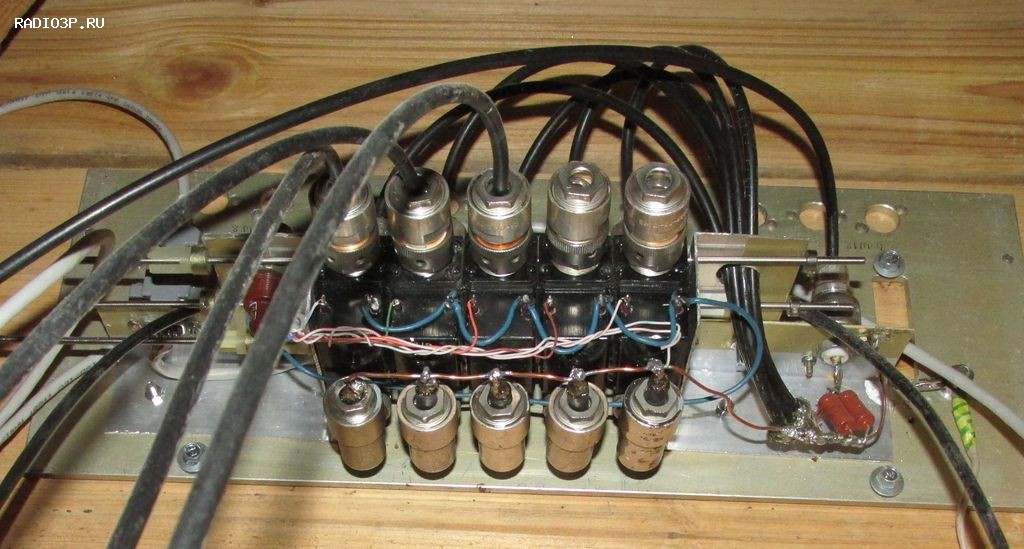

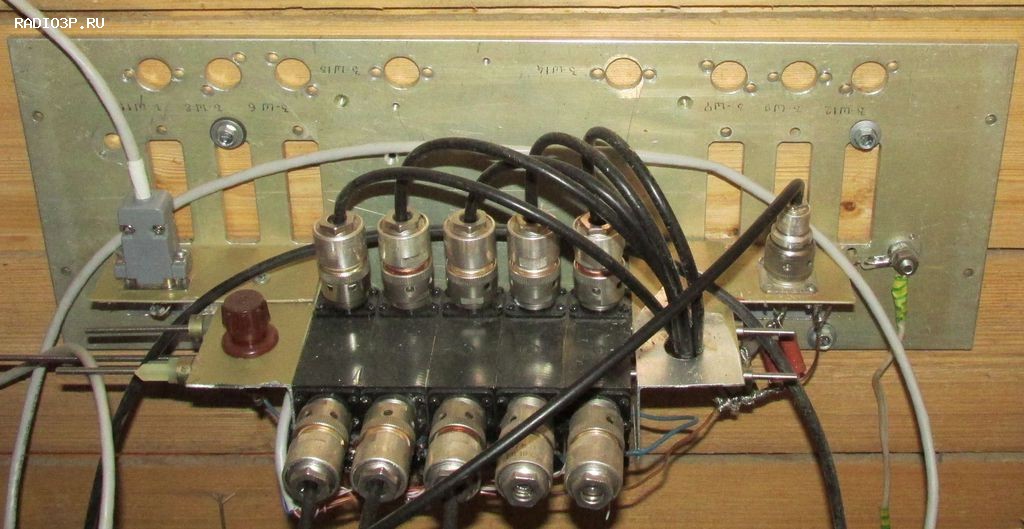

Не прошло и 3 года, как был задуман и изготовлен антенный коммутатор на 5 антенн (включено пока 3, будут ещё):) Применил РЭВ-15 на (14В) с разъемами СР-75, кабели все 50 омные.
Вложения доступны зарегистрированным пользователям
Вложения доступны зарегистрированным пользователям

На постройку ушло 4 не полных дня с перерывами. Как и положено, с первого раза одна антенна работать отказалась. При вворачивании в гнездо провернул кабель и замкнул центральную жилу на оплетку.
Вложения доступны зарегистрированным пользователям

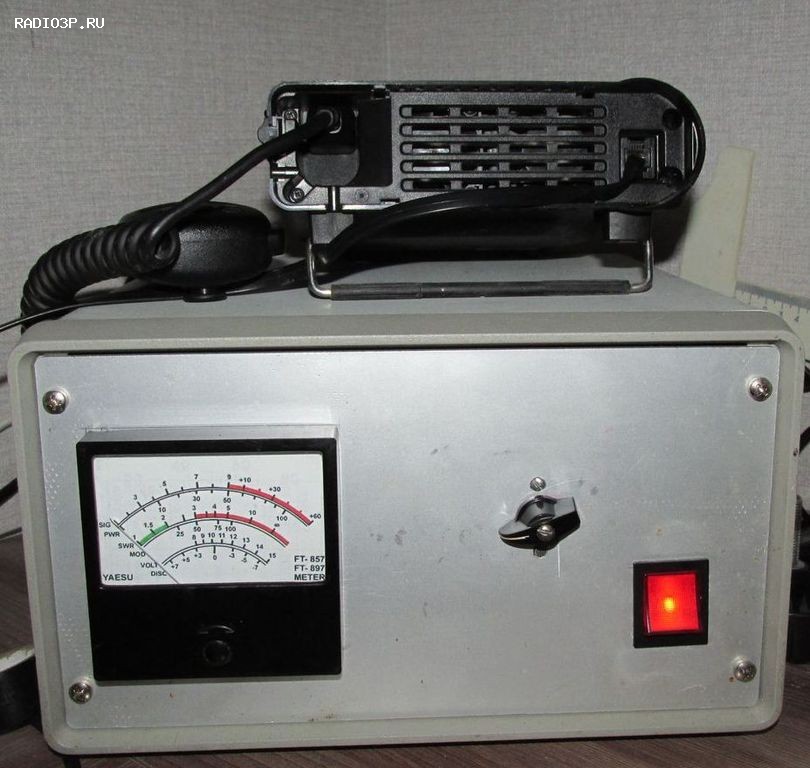

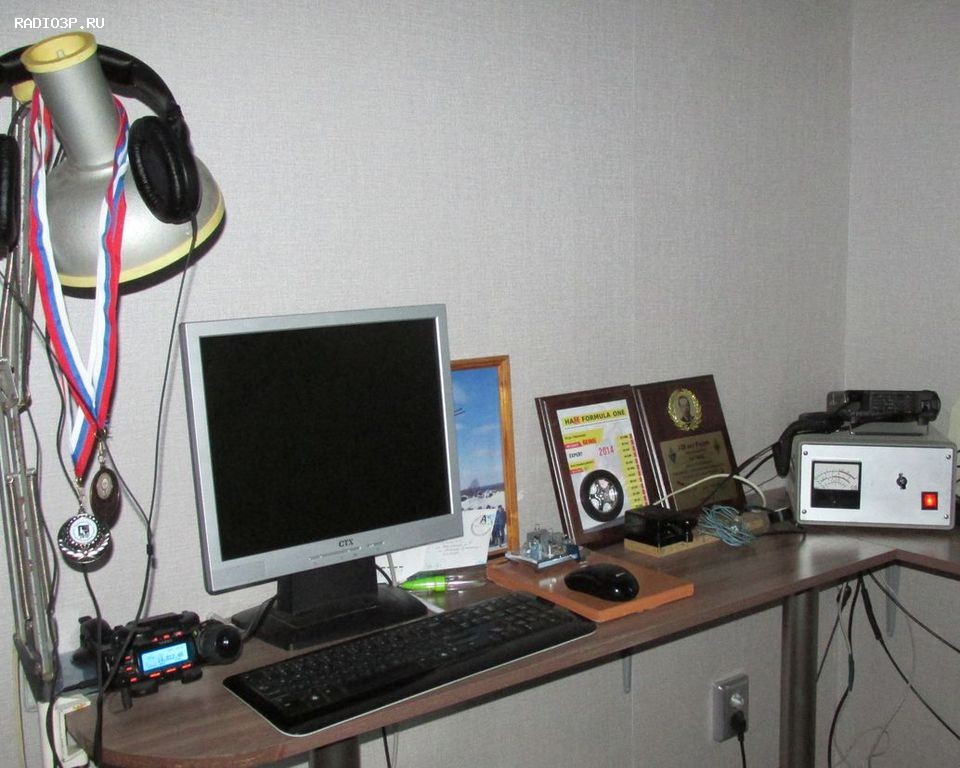

Коммутирую +14в маленьким галетником (в корпусе расположен блок питания, внешний аналоговый прибор и переключатель, морда с FT-857D снята и расположена рядом с монитором).
Вложения доступны зарегистрированным пользователям
Нет аватара
R1NI

Сообщения: 350
Зарегистрирован: 06 мар 2011, 20:59
Откуда: п. Матросы
Имя: Игорь
Шек: FT857D, диполь 160, invV 80-40-20m; 2ел пров. ЯГи

rn1neb » 01 мар 2016, 21:04

Коммутатор это хорошо. У меня на даче совсем ручной коммутатор. Один переключатель без реле.
А морда у FT-857 подключена самодельным кабелем?
73 !
Аватара пользователя
rn1neb

Сообщения: 812
Зарегистрирован: 24 ноя 2009, 22:47
Откуда: Карелия, Петрозаводск
Шек: ZS-1,Flex-1500,FT-950,FT-817ND,FT-857D,IC-7000
Автомобиль: Fuji Wendigo 1.1

R1NI » 02 мар 2016, 16:43

rn1neb:Коммутатор это хорошо. У меня на даче совсем ручной коммутатор. Один переключатель без реле.
А морда у FT-857 подключена самодельным кабелем?

Да, нашел на работе кусок плоского кабеля и обжал.
Нет аватара
R1NI

Сообщения: 350
Зарегистрирован: 06 мар 2011, 20:59
Откуда: п. Матросы
Имя: Игорь
Шек: FT857D, диполь 160, invV 80-40-20m; 2ел пров. ЯГи

R1NI » 20 мар 2016, 17:14

Выявил существенный недостаток коммутатора - сильное влияние на ВЧ диапазоны. История такова - начал строить антенну на 21 и 28 МГц, для быстроты и простоты выбрал "гамак" (2 эл.проволочные "яги" на 14, 21 и 28МГц). Для настройки взял АА-330 (но при этом поленился сделать короткий кабель для подключения к антенне на рабочей высоте). В итоге - 14 МГц более-менее (КСВ на рабочем месте через коммутатор 1,5-1,7), а 21 и 28 - плохо 2,5 и более и подстройка не помогала. Плюнул и и сделал несимметричную проволочную "яги" - торопился к RDXC. Ситуация повторилась - КСВ более 2. После теста спаял короткий кабель и подключил к антенне - очень удивился, КСВ 1,2 на 21040. Дома - 2,5. Обошёл коммутатор - и снова всё хорошо. Проверил на InvV 80-40-20. Влияние не критично на 80м, чуть хуже на 20м (КСВ вырос с 1,35 до 1,86, частота не ушла), на 40 - с 1,5 до 1,76 минимум ушёл на вверх на 80 кГц. Так что вот, сижу - думаю, что делать?
Нет аватара
R1NI

Сообщения: 350
Зарегистрирован: 06 мар 2011, 20:59
Откуда: п. Матросы
Имя: Игорь
Шек: FT857D, диполь 160, invV 80-40-20m; 2ел пров. ЯГи

R1NI » 28 мар 2016, 10:23

С коммутатором разобрался - сначала изменил схему коммутации реле, затем заменил коаксиальный кабель на антенну. Теперь всё в норме.
Нет аватара
R1NI

Сообщения: 350
Зарегистрирован: 06 мар 2011, 20:59
Откуда: п. Матросы
Имя: Игорь
Шек: FT857D, диполь 160, invV 80-40-20m; 2ел пров. ЯГи

R1NI » 17 апр 2016, 12:23

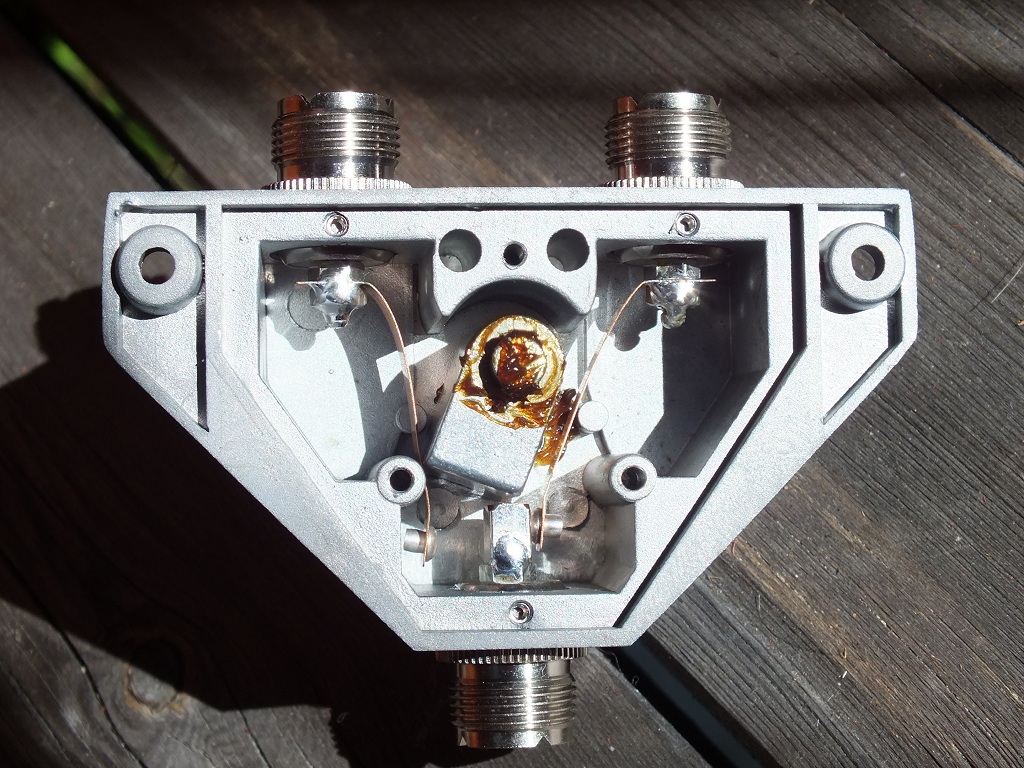

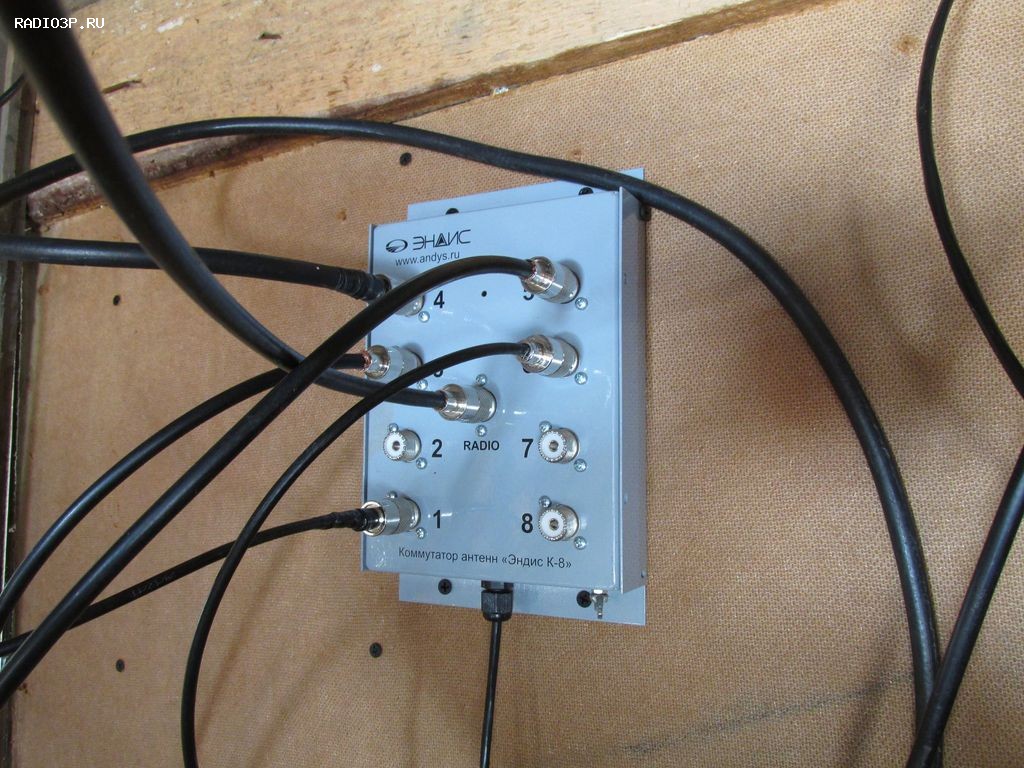

эндис.JPG Новый коммутатор
Вложения доступны зарегистрированным пользователям
Лучшее - враг хорошего. Коммутатор заменен на изделие фирмы Эндис, Красноярск. Плюс перемещен в удобное для обслуживание место. Вчера полдня переключал антенны.
Нет аватара
R1NI

Сообщения: 350
Зарегистрирован: 06 мар 2011, 20:59
Откуда: п. Матросы
Имя: Игорь
Шек: FT857D, диполь 160, invV 80-40-20m; 2ел пров. ЯГи

rn1neb » 28 апр 2016, 21:03

Симпатичный коммутатор. Поздравляю с приобретением! :agree:
73 !
