Дачно-походная антенна G5RV

rn1neb » 08 июл 2014, 00:41

Недавно заехав в Деревянное к UA1NAN увидел вариант G5RV, подвешенный как Inverted V и подключенный своей двухпроводной линией непосредственно к симметричному выходу самодельного антенного тюнера.

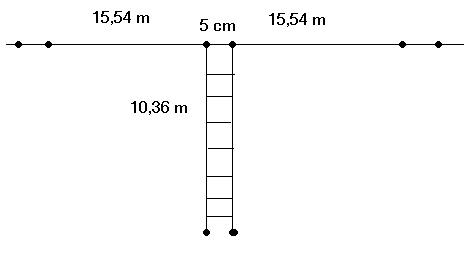

g5rv.gif Классический G5RV
Вложения доступны зарегистрированным пользователям

Возникло желание подвесить и протестировать у себя на даче такой вариант. Если работа антенны понравится, то сниму Inverted V на 80м и наклонный диполь на 40м с целью уменьшения количества висящих проводов.
73 !
Аватара пользователя
rn1neb

Сообщения: 812
Зарегистрирован: 24 ноя 2009, 22:47
Откуда: Карелия, Петрозаводск
Шек: ZS-1,Flex-1500,FT-950,FT-817ND,FT-857D,IC-7000
Автомобиль: Fuji Wendigo 1.1

EuSe » 27 апр 2015, 22:55

Глупый вопрос - а в чём кайф этой G5RV? Попытался её в MMANA нарисовать - активная часть сопротивления меняется от 9 до 600 Ом в зависимости от диапазона, реактивная тоже мотыляется чёртикак - тюнер нужен всегда. Но тюнером можно и длинный провод согласовать... Что остаётся? Диаграмма направленности?
Нет аватара
EuSe

Сообщения: 65
Зарегистрирован: 20 июл 2013, 12:47
Имя: Евгений
Шек: SW2013mini, Kenwood Trio TS-510, Yaesu FT840

rn1neb » 29 апр 2015, 00:46

EuSe:Глупый вопрос - а в чём кайф этой G5RV?

Да большого кайфа то и нет. Антенна "бедного" радиолюбителя. Надо тоже попробовать покрутить её в MMANA. Не должно всё так уж плохо быть. А плюс, это всё же симметричная антенна, не то что длинный провод, который в зависимости от диапазона или немного нуждается в хорошей радиотехнической земле, или нуждается очень сильно. Без ВЧ земли с длинным проводом "об ручку настройки обожгусь". Проверено. Ну и с горем пополам (с тюнером то есть) можно несколько диапазонов окучить. Желательно двухпроводную линию цеплять прямо к тюнеру с симметричным выходом.
73 !
Аватара пользователя
rn1neb

Сообщения: 812
Зарегистрирован: 24 ноя 2009, 22:47
Откуда: Карелия, Петрозаводск
Шек: ZS-1,Flex-1500,FT-950,FT-817ND,FT-857D,IC-7000
Автомобиль: Fuji Wendigo 1.1

EuSe » 07 май 2015, 07:54

http://dl2kq.de/ant/3-75.htm
Вот такая конструкция гораздо веселее выглядит.
По крайней мере, активное сопротивление везде одинаковое...
Нет аватара
EuSe

Сообщения: 65
Зарегистрирован: 20 июл 2013, 12:47
Имя: Евгений
Шек: SW2013mini, Kenwood Trio TS-510, Yaesu FT840

rn1neb » 07 май 2015, 17:31

EuSe:Вот такая конструкция гораздо веселее выглядит.

Интересная мысль. Как только на даче свободное время появиться, надо будет её опробовать.
73 !
Аватара пользователя
rn1neb

Сообщения: 812
Зарегистрирован: 24 ноя 2009, 22:47
Откуда: Карелия, Петрозаводск
Шек: ZS-1,Flex-1500,FT-950,FT-817ND,FT-857D,IC-7000
Автомобиль: Fuji Wendigo 1.1
