Вертикальная многодиапазонная антенна Hy-Gain AV-620

rn1neb » 13 авг 2010, 13:48

Прошлым летом поставил на даче эту антенну. Хотелось одну "обзорную" антенну на все высокочастотные КВ диапазоны. Чтобы не опутывать весь участок противовесами выбрал антенну AV-620, которая в них не нуждается, т. к. представляет собой не траповый четвертьволновый штырь, а укороченный полуволновый.
После сборки антенны с рулеткой, и по размерам взятым из руководства, резонансы почти точно попали в любительские диапазоны, но точная подстройка всё же оказалась не лишней. Резонансы сразу попали только в диапазоны 21 и 28 MHz.
Установлена антенна у меня невысоко - на мачте из водопроводной трубы высотой 3 м. Работает довольно неплохо, КСВ на всех диапазонах хороший. В сравнении с полуволновым наклонным диполем антенна несколько лучше работает на дальних трассах и хуже на ближних. Перезимовала нормально, все ветра тоже выдержала.

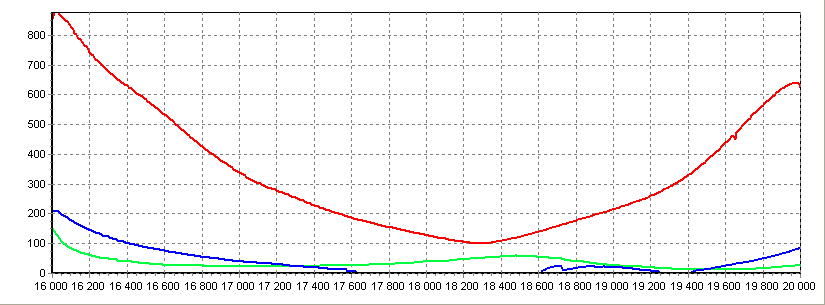

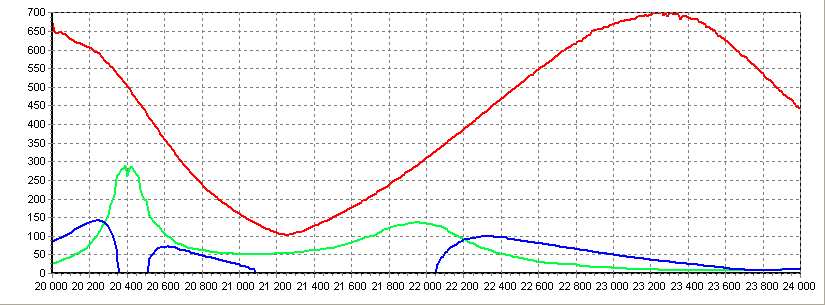

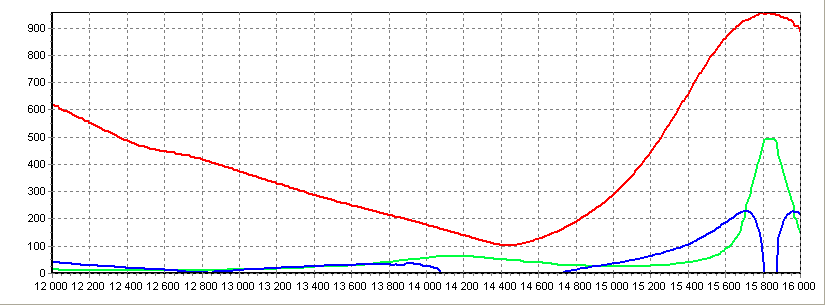

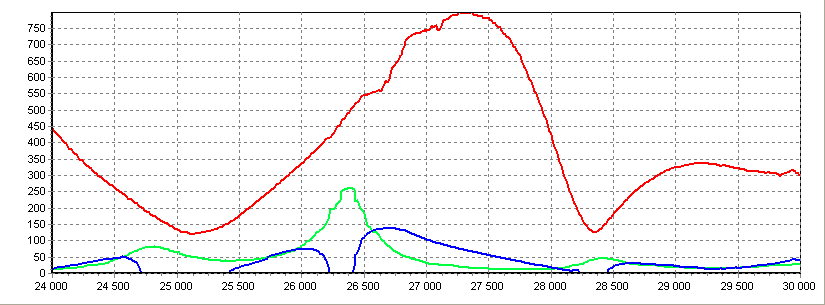

Эти графики получены с помощью антенного анализатора AA-330M ещё до подстройки размеров антенны. Хорошо видно где антенна не попала в диапазоны (красная линия - КСВ).




Инструкция по сборке антенны в формате pdf.
av-620.zip
Скачать инструкцию к антенне Hy-Gain AV-620
(390.24 Кб) Скачиваний: 462
--... ...--
