rn1neb » 12 апр 2015, 00:18

moder:Изучаю конструкцию, там оказывается сзади есть гнезда выходов первых и второй ПЧ. Для чего это использовалось?

Как один из вариантов - возможность подключения внешнего блока для демодуляции телетайпных и других специфических сигналов.

Да, 2,5 Вольта! Я же помню, что от аккумулятора щелочного двухбаночного его пробовал включать.
Но выпрямитель сделали как-то, даже не знаю как это назвать. С одной стороны правильно, никаких изолирующих прокладок между транзистором и радиатором, что улучшает передачу тепла, но с другой стороны вышло такое извращение... Надо было придумать тогда вариант с коллектором 210-го на корпусе что ли.
73 !
Аватара пользователя
rn1neb

Сообщения: 812
Зарегистрирован: 24 ноя 2009, 22:47
Откуда: Карелия, Петрозаводск
Шек: ZS-1,Flex-1500,FT-950,FT-817ND,FT-857D,IC-7000
Автомобиль: Fuji Wendigo 1.1

moder » 12 апр 2015, 00:25

Самое интересное, что есть ещё модернизированный вариант этого выпрямителя "М", но и там радиатор закреплен также. Странно конечно, но возможность быстрой и неожиданной смерти как выпрямителя, так и приемника заложена в самой конструкции, особенно когда всё это в армии :mrgreen: .
Наверно, это чтобы можно было быстро уничтожить аппаратуру, чтоб врагу не досталось :mrgreen: .

Добавлено спустя 2 минуты 7 секунд:
"Голова робота", в общем :)

Добавлено спустя 1 минута 32 секунды:
Ладно бы он грелся, можно было бы хоть чашку с чаем поставить подогреваться, очень удобно.

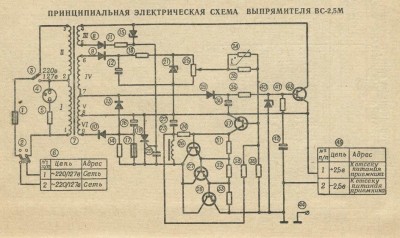

27.jpg ВС-2,5М
Вложения доступны зарегистрированным пользователям
Аватара пользователя
moder

Сообщения: 1640
Зарегистрирован: 26 ноя 2009, 16:29
Имя: Александр
Автомобиль: Nissan

moder » 18 апр 2015, 18:17

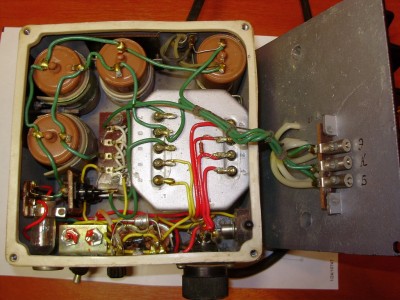

Потроха преобразователя:
Вложения доступны зарегистрированным пользователям

Нетронутые, всё по военному, электролиты хорошие.
Обратите внимание, как подключен мощный транзистор. Сделано так, чтобы можно было легко заменить в полевых условиях :)
Аватара пользователя
moder

Сообщения: 1640
Зарегистрирован: 26 ноя 2009, 16:29
Имя: Александр
Автомобиль: Nissan

rn1neb » 18 апр 2015, 20:04

moder:Сделано так, чтобы можно было легко заменить в полевых условиях

Грамотно. Внешний вид классический, ностальгический. А запах военной классики присутствует?
73 !
Аватара пользователя
rn1neb

Сообщения: 812
Зарегистрирован: 24 ноя 2009, 22:47
Откуда: Карелия, Петрозаводск
Шек: ZS-1,Flex-1500,FT-950,FT-817ND,FT-857D,IC-7000
Автомобиль: Fuji Wendigo 1.1

moder » 18 апр 2015, 20:09

Ничем не пахнет, чтобы враг не унюхал :mrgreen:

Добавлено спустя 33 минуты 12 секунд:
У меня, кстати, блок старый и схеме в посте выше не соответствует.
Там они ещё защиту от перегрева вкрячили.
Солдатики наверно часто этот транзистор меняли.
Аватара пользователя
moder

Сообщения: 1640
Зарегистрирован: 26 ноя 2009, 16:29
Имя: Александр
Автомобиль: Nissan

moder » 24 апр 2015, 22:49

В новой модели всё-таки довели преобразователь до ума:
Вложения доступны зарегистрированным пользователям
Аватара пользователя
moder

Сообщения: 1640
Зарегистрирован: 26 ноя 2009, 16:29
Имя: Александр
Автомобиль: Nissan

rn1neb » 05 май 2015, 17:55

moder:В новой модели всё-таки довели преобразователь до ума:

Новую модель я видел очень недолго и издалека. На какое-то время она стала моей "Мечтой радиолюбителя". Уж очень светодиодные циферки в то время манили своей нереальной крутизной.
73 !
Аватара пользователя
rn1neb

Сообщения: 812
Зарегистрирован: 24 ноя 2009, 22:47
Откуда: Карелия, Петрозаводск
Шек: ZS-1,Flex-1500,FT-950,FT-817ND,FT-857D,IC-7000
Автомобиль: Fuji Wendigo 1.1

moder » 05 май 2015, 18:40

rn1neb:манили своей нереальной крутизной

ГЫ, а сейчас всё наоборот :mrgreen:
Аватара пользователя
moder

Сообщения: 1640
Зарегистрирован: 26 ноя 2009, 16:29
Имя: Александр
Автомобиль: Nissan

Ищу Схему БП ВС-2.5 к Р-326

Валентин » 16 ноя 2018, 16:20

Здравствуйте все. Приобрел БП ВС-2.5 к приемнику Р-326. Но он не выдает 2.5в даже при регулировке на максимум, а схемы к нему нет. Если у кого она есть или ссылка на нее в просьбе прошу не отказать. Заранее благодарен. Валентин. :agree:
Нет аватара
Валентин

Сообщения: 2
Зарегистрирован: 16 ноя 2018, 13:05
Откуда: Республика Крым. г.Алушта
Имя: Валентин
Автомобиль: ДЭО Ланос

moder » 17 ноя 2018, 20:46

Тут есть полная документация
https://yadi.sk/d/MRMg8ZcfNqTMuA

Эта схема как раз оттуда
viewtopic.php?p=1842#p1842
Аватара пользователя
moder

Сообщения: 1640
Зарегистрирован: 26 ноя 2009, 16:29
Имя: Александр
Автомобиль: Nissan

Валентин » 17 ноя 2018, 22:46

[quote="moder"]Тут есть полная документация
https://yadi.sk/d/MRMg8ZcfNqTMuA

Эта схема как раз оттуда
viewtopic.php?p=1842#p1842

Спасибо, за ссылки, очень помогли.
С уважением
Валентин
Нет аватара
Валентин

Сообщения: 2
Зарегистрирован: 16 ноя 2018, 13:05
Откуда: Республика Крым. г.Алушта
Имя: Валентин
Автомобиль: ДЭО Ланос
