Радиоприемник УС-П

alex83 » 09 авг 2012, 20:26

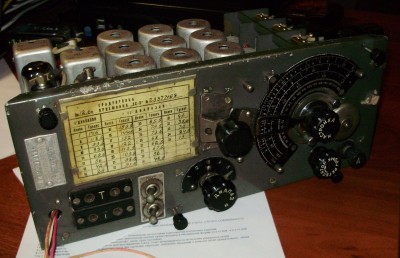

Удалось приобрести авиационный приемник УС-П.
Давно хотел себе хороший военный аппарат и вот наконец-то он у меня появился (спасибо RA1N).
Хотел не сколько для коллекции, сколько для использования по прямому назначению - для радиоприема. Аппарат должен работать.
Исследуя сеть на предмет информации по этому радиоприемнику я обнаружил, что её хоть и достаточно, но она очень разрознена и часто на уровне догадок и предположений.
Скорее всего это объясняется военным происхождением, а также разными вариантами исполнения этого приемника.
Даже опытные коллекционеры-радиолюбители собирают инфу по этому приемнику по крупицам и анализируют её, чтобы получить возможность увидеть целую картину.
С одной из таких исследовательских работ можно ознакомится здесь: http://forum.oldradio.org.ua/index.php?topic=8665

В этой теме я собираюсь по возможности собрать информацию по этому приемнику в целом и по моему экземпляру в частности.
Так как опыта у меня пока немного и сведения в основном будут черпаться из интернета, достоверность некоторых данных будет под вопросом, поэтому в случае обнаружения ошибок или неточностей прошу направить на путь истинный.

Насколько мне известно, на форуме могут быть люди которые были лично знакомы с бывшим владельцем этого аппарата.
Буду очень признателен за информацию о происхождении приемника и его судьбе до сего момента.
Вложения
Аватара пользователя
alex83
Имя: Александр

Радиоприемник УС-П - История

alex83 » 09 авг 2012, 22:59

Немного истории...

УС(универсальный супергетеродин) — название нескольких связных радиоприёмников, выпускавшихся в СССР со второй половины 1930-х гг.
Использовались преимущественно в авиации.
Все приемники УС — ламповые супергетеродины с одним преобразованием частоты, приспособленные для приема радиотелефонных (с амплитудной модуляцией) и радиотелеграфных сигналов.
(Википедия)

Всеволновый приемник УС на восьми октальных лампах с металлическим баллоном был разработан в середине 1930-хх гг (1935 г.?) для военной авиации и в последствии имел разные модификации и названия: УС-1, УС-П, ПР-4-П(-В).
По неподтвержденным данным при его разработке использовался опыт, который советские специалисты приобрели на американской фирме RCA.
По другим данным в США была закуплена целая производственная линия и приемник производился в СССР по лицензии.
В приемниках первых выпусков устанавливались американские комплектующие и радиолампы, исходя из чего можно предположить, что всё-таки имело место именно производство приемника по лицензии и разработан он был скорее всего американскими инженерами.
Позже был осуществлен переход на советские комплектующие и налажено производство аналогов американских ламп.
Американская черта в этом приемнике прослеживается довольно сильно.
Это и характерный форм-фактор для военной радиоаппаратуры США и простота конструкции, легкость обслуживания, надежность, минимум крепежных элементов.

Радиоприёмник изначально был предназначен для комплектования авиационных радиостанций РСБ (радиостанция самолёта бомбардировщика). Выпускался по третьей программе перевооружения Красной Армии и сыграл огромную роль в организации связи в войсках в период ВОВ.

Приемник "УС-П" стал послевоенной модернизацией приёмника "УС". Это наиболее известная и распространенная модификация приемника УС, разработанная в 1948г.(?)
Это универсальный приемник для приема телефонии, тональной телеграфии и телеграфии незатухающими колебаниями.
Компактный, легкий и с очень плотной компоновкой приемник был создан для военной авиации, но применялся как связной и даже трансляционный.
Имеет восемь октальных лампах с металлическим баллоном.

Применялся в составе радиостанций РСБ всех модификаций, РАФ, РСР-1 и других.
Такой же приемник производился под названием ПР-4-П(-В) с градуировкой шкалы в килогерцах, а не в условных номерах фиксированных волн, как на УС.
Аватара пользователя
alex83
Имя: Александр

Радиоприемник УС-П - Характеристики

alex83 » 10 авг 2012, 19:37

Основные характеристики:

Структурная схема:
Супергетеродин с одним преобразованием частоты (ПЧ 112 кГц).

Диапазон:
Диапазон приемника обеспечивает возможность приема радиосигналов на частотах от 175 до 12000кГц (1714 - 25 м).
Радиоприемник выпускается со шкалой и таблицей, имеющих градуировку в фиксированных волнах (ф.в.) или частотах, в зависимости от того, к какой радиостанции он прилагался.
Весь диапазон радиоприемника разбит на 5 поддиапазонов:
1 поддиапазон 7 - 14 ф.в. (175 - 350 кГц);
2 поддиапазон 15 - 35 ф.в. (375 - 875 кГц);
3 поддиапазон 36 - 86 ф.в. (900 - 2150 кГц);
4 поддиапазон 86 - 200 ф.в. (2150 - 5000 кГц);
5 поддиапазон 200 - 480 ф.в. (5000 - 12000 кГц).
На 1 и 2 поддиапазонах фиксированные волны или частоты указаны в таблице на передней панели радиоприемника; на 3, 4, и 5 поддиапазонах - нанесены непосредственно на шкалу.
Градуировка на поддиапазонах "I" 173-350 Кгц и "II" 350-875 кГц отсутствует, её заменяет точная шкала разбитая на 180 градусов.

Каскады:
1. УВЧ на лампе 6К7
2. смеситель на лампе 6А7
3. УПЧ1 на лампе 6К7
4. УПЧ2 на лампе 6К7
5. детектор на лампе 6Х6С
6. УНЧ на лампе 6К7
7. первый гетеродин на лампе 6К7
8. второй гетеродин на лампе 6К7

Чувствительность:
При напряжении на выходе 15 вольт (400 Гц) на 2х парах головных телефонов ТА-4,
включенных последовательно и при внутренних шумах приемника не свыше 2-х вольт в телефонном и 10 вольт в телеграфном режиме равна
а) в телеграфном режиме не хуже 4 микровольт
б) в телефонном режиме не хуже 10 микровольт

Избирательность:
При снижении усиления в два раза, ширина полосы пропускания не менее 3 кГц, а при снижении усиления в 100 раз - не более 18 кГц.
Обеспечивается ослабление сигнала ПЧ, подаваемого на вход, не менее 15 раз.
Избирательность по соседнему каналу при приёме в CW превышает 90 дБ, при приёме АМ около 60 дБ.

Стабильность:
Уход частоты гетеродина за 15 минут работы на частоте 12000 кГц - не более 25 кГц.

Питание:
Номинальный ток по цепи высокого напряжения (220 В) - 50 миллиампер.
По цепи накала приемник потребляет 0.6 ампера при питании от источника напряжения 25.5 вольт и 1.2 ампера при питании от источника 12.6 вольта.
Питание осуществляется от умформера который от 25,5 в постоянного тока обеспечивант напряжение 220 В по цепям анода, по накалу 6,3 В при токе - 0,6 ампер.
Приемник работает нормально при изменении режима питания по высокому и низкому напряжению на +/-10%.

Условия эксплуатации:
Радиоприемник предназначен для работы в условиях окружающей температуры от +50 до -60 градусов и при относительной влажности до 98 процентов.
Точность градуировки при температуре +15 до +25 градусов и нормальной влажности лежит в пределах:
1 +/- 2,5 кГц
2 +/- 3,5 кГц
3 +/- 0,5 %
4 +/-7,5 кГц
5 +/-0,5 %

Вес: без умформера не более 5.6 кг.

Габариты: высота 113 мм, ширина 331 мм, глубина 204 мм.
Аватара пользователя
alex83
Имя: Александр

Радиоприемник УС-П - Вопросы

alex83 » 10 авг 2012, 22:54

В этом посте я попытаюсь собрать воедино вопросы и неоднозначности касательно приемника УС-П и по возможности буду дополнять их ответами, если таковые удастся обнаружить. Если вы располагаете какой либо информацией по перечисленным ниже вопросам, просьба помочь в установлении достоверности и однозначности данных.

Итак, вопрос первый:

1. А откуда же собственно этот приемник взялся, кем был разработан?
Однозначной информации по этому вопросу нет. Выше упоминалось о возможных версиях его происхождения, но как оно было на самом деле? Если его разработали наши инженеры, пусть даже стажировавшиеся на RCA, то кто они? С какого КБ, завода? Если же приемник имеет западное происхождение, то какой американский приемник послужил его прототипом?

2. Военные очень любят шифроваться. Поэтому бывает сложно определить когда и на каком заводе сделан приемник. Для этого нужно уметь читать информацию с заводского шильдика или сравнивать множество "известных" и "неизвестных" экземпляров. Тут сложно что-то добавить, остается сослаться на исследование проведенное UR6CW (ссылка представлена в первом посте темы). Что-то более детальное найти наверно не получится.

3. Приемник имеет много модификаций. Причем не только по обозначению, но и приемники одного типа отличаются друг от друга. Это разные градуировочные таблицы, разно питание накала, разный цвет корпусов. Интересно было бы выяснить, где какая модификация трудилась? В составе какого оборудования? На какой военной технике? На данный момент мне известна пара частных случаев применения, но без конкретной привязки характеристик приемника к месту его службы.

Замеченные отличия:
- разное напряжение накала на градуировочной таблице. Встречается 25,2В и 12,6В;
- градуировка может быть выполнена в двух вариантах: в фиксированных волнах или в килогерцах и мегагерцах;
- разные цвета корпусов: черный муар, зеленый, серый, серо-зеленый(такой как на фото).
- разный металл шасси: сталь, алюминий;

Возможно часть этих отличий можно объяснить особенностями того или иного производства(приемник производился на разных заводах) или периода времени.

У моего приемника оттенки передней панели и кожуха немного отличаются. На передней панели цвет серо-зеленый, а на кожухе ближе к серому с яркой красно-оранжевой грунтовкой. Возможно кожух не родной или был перекрашен, как впрочем и с завода мог таким выйти.
Есть неподтвержденное мнение, что в серый цвет перекрашивались кожухи приемников, прошедших рембазу.

Ситуация по этому вопросу немного прояснилась после того как мне в руки попала инструкция по ремонту приемника УС-П: "Ремонт радиоприемника УС-П. Управление главнокомандующего ВВС. Военная база №77". Ссылка на скачивание ниже.

Приемники изготавливались в нескольких вариантах, отличающихся цветом, градуировкой диапазонов и накалом ламп:
Вариант №501: серый, ф.в., 25,2В
Вариант №502: серый, ф.в., 12,6В
Вариант №508: черный, ф.в./кГц, 12,6В
Вариант №509: черный, кГц, 25,2В
Вариант №510: черный, кГц, 12,6В

Таким образом мой приемник является вариантом №502. Но о чем это говорит и что это значит?:)
Сведений о назначении и применении этих вариантов пока нет.

4. Вопросы, относительно обозначений приемников этой линейки. Есть основания полагать, что обозначения УС и УС-1 принадлежат одному приемнику. Вопрос был поднят здесь: http://forum.qrz.ru/showthread.php?t=15629
Также не совсем понятна разница в обозначениях приемников УС-П и ПР-4-В, т.к. внешне приемники одинаковы.

5. Вопрос относительно применявшегося светосостава для надписей на ручках и его радиоактивности. Думаю этот вопрос волнует каждого владельца, который пользуется аппаратом или того, кто желает приобрести этот приемник.

На этот вопрос ответ был найден.
Приёмники выпускались в двух вариантах: «А» и «Б». В варианте «А» все надписи на ручках, за исключением клеммы «А» покрыты светосоставом постоянного действия (СПД), который постоянно светится в темноте зеленоватым светом, и радиационный фон которого может превышать естественный в 15...30 раз.

Надписи на ручках управления в варианте «А» следующие:
- ручка переключателя диапазонов – "Д";
- ручка грубой настройки – "Н";
- ручка плавной настройки "П.Н".;
- ручка регулятора громкости – "Р.Г".

В варианте "Б" надписи выполнены без использования светосостава, обычной краской(возможно были модификации со светосоставом временного действия(СВД)) и радиационного фона не имеют.
Надписи на ручках в варианте «Б» соответственно:
- «диапазон»;
- «настройка»;
- ручка плавной настройки надписи не имеет(возможно были модификации, где надпись была);
- «регулятор громк.».
Вложения
Инструкция по ремонту приемника УС-П.pdf
(2.01 Мб) Скачиваний: 585
Инструкция и описание приемника ПР-4-П.djvu
(431.48 Кб) Скачиваний: 384
Инструкция к радиостанции РСБ-Ф.pdf
(6.27 Мб) Скачиваний: 403
Аватара пользователя
alex83
Имя: Александр

Радиоприемник УС-П - Светосостав

alex83 » 10 авг 2012, 23:15

Есть информация, что приемники УС-П выпускались в двух вариантах: "А" и "Б".
Первый со светосотавом постоянного действия (имеет радиационный фон, превышающий естественный в 15-30 раз) и с надписями на ручках управления в виде сокращений ("Р.Г", "Н", "Д"). В варианте "Б" вместо светосостава применена обычная краска и надписи на органах управления выполнены без сокращений.
Мой приемник, судя по надписям является вариантом "Б", и действительно, свечения в темноте не наблюдается никакого. Но проверить всё же не помешает. Вдруг свечения нет по причине изменения светосостава со временем. Мало ли... Как говорится "Проверь дозняк. Потом - поздняк".

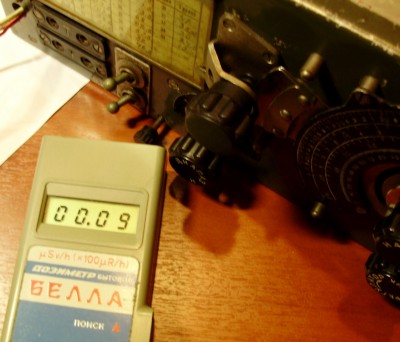

Проверка бытовым дозиметром БЕЛЛА не показала ни какого изменения радиационного фона вблизи органов управления приемника. Ранее этим дозиметром были забракованы пара старых часов с СПД.
Похоже, что варианты "А" и "Б" действительно имеют место быть.
Вложения
Аватара пользователя
alex83
Имя: Александр

Радиоприемник УС-П - Применение

alex83 » 13 авг 2012, 01:38

Если вам известны применения приемников этих типов, то пожалуйста сообщите на какой технике и в составе какого оборудования применялся приемник того или иного типа, чтобы дополнить и уточнить информацию представленную ниже.

Приемник УС-П.
Основное назначение: комплектование авиационных радиостанций РСБ (радиостанция самолёта бомбардировщика) и автомобильных радиостанций аэродромного обслуживания РСБ-Ф.
Основное применение: военная авиация.
Применялся:
- в составе радиостанций РСБ всех модификаций;
- в составе радиостанций РАФ (Радиостанция Автомобильная Фронтовая);
- в составе радиостанций РСР-1;
- на тактическом бомбардировщике ИЛ-28 в составе.. (?)
- как связной и трансляционный.

Приемник ПР-4.
Применялся:
- составе радиостанции РК-0,05А.
Есть информация(не подтвержденная), что приемники этого типа применялись в гражданских службах.
На мысль о невоенном применении ПР-4 также наводит и то, что он производился с градуировкой шкалы в килогерцах, а не в фиксированных волнах.

Большое количество списанных приемников использовалось на коллективных и индивидуальных любительских радиостанциях.
Аватара пользователя
alex83
Имя: Александр

Re: Радиоприемник УС-П

alex83 » 24 авг 2012, 01:58

Предшественник приемника УС-П приемник УС представлял из себя также 8-ми ламповый супергетеродин, но отличался по набору ламп и состоял из следующих каскадов:

1. Каскад УВЧ на пентоде 6К7 с переменной крутизной;
2. Преобразователь частоты, состоящий из смесителя на 6Л7 и первого гетеродина на 6Ж7;
3. Два каскада УПЧ на двух 6К7;
4. Второй детектор на двойном диоде 6Х6;
5. Второй гетеродин на триоде 6Ф5;
6. УНЧ на 6К7.

Также в составе радиостанций РСБ-Ф выпуска 1942г. применялся 7-ми ламповый приемник типа КС-1.

Данные из инструкции к радиостанции РСБ-Ф образца 1942г.
Аватара пользователя
alex83
Имя: Александр

Re: Радиоприемник УС-П

Bear » 13 дек 2013, 08:59

У меня пара таких приемников и один из них ПР-П. Он стоял на речном катере. Знаю точно, что такие приемники стояли на торпедных катерах. Поскольку в Севастополе был большой склад НЗ.
Нет аватара
Bear
Имя: Victor
Позывной: UB5060

texnik » 20 дек 2016, 22:49

Лично демонтировал такой аппарат с Ли-2, оказался совершенно рабочим. Слушал более года, поменял его на РПС потом.
Нет аватара
texnik
Имя: Игорь
Позывной: UR5UAQ

Пр4п

Станислав7777 » 16 фев 2017, 23:15

Приобрел для себя данный аппарат!Счастью нет предела, но после нескольких дней прослушивания приемник умер..Фонит только УНЧ, сейчас жду лампы, попробую заменить, если нет полезу дальше.
Нет аватара
Станислав7777
Имя: Станислав

Американский след

alex83 » 22 окт 2021, 20:58

Американский след.pdf
(715.39 Кб) Скачиваний: 414
