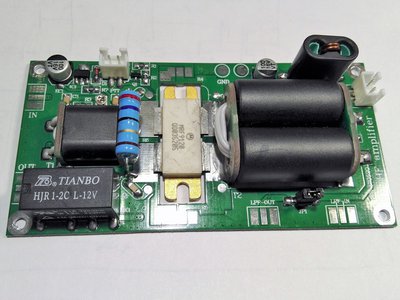

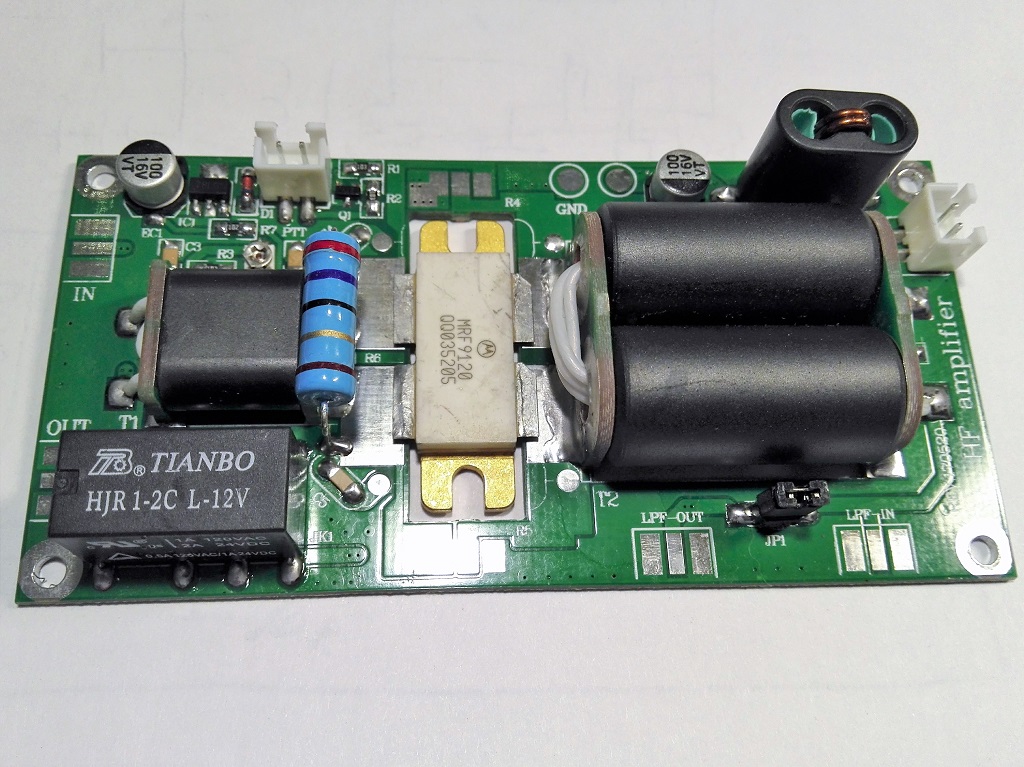

Сборка китайского приёмничка на авиадиапазон вызвала приступ "паяльной болезни". До сих пор не могу остановиться. Наконец-то спаял плату усилителя EB104 на 4xMRF150. Осталось прикрутить радиатор и и поставить транзисторы. Набил деталями плату китайского усилителя (такой же как тут: https://pa-11019.blogspot.ru/2016/11/diy-kits-70w-ssb-linear-hf-power.html). Осталось придумать радиатор и впаять транзисторную сборку MRF9120.

[rn1neb]

И вот результат!

[ua1ndm]

Вполне! (с элементом здоровой зависти). Молоток! А теперь- немного о применении и с какого китая набор прилетел? Результат теста, если можно со звуком.

[rn1neb]

С усилителем китайцы немного пошутили. Вместо диода (параллельно обмотке реле) положили в набор стабилитрон на 5,6В. А я всё думал почему реле не срабатывает и транзистор жутко греется. Просматривал фото с телефона. Вспомнилось лето...

Закатный фонарь в действии.

[alex83]

phpBB [media]

[rn1neb]

С пастой я ещё не паял. Весьма интересный процесс получается.

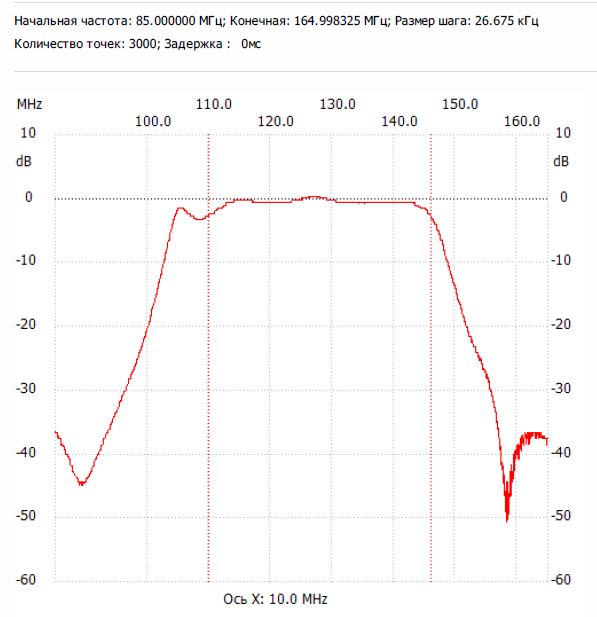

А у того китайского приёмничка из набора входной фильтр получился настроенным почти так, как надо.

Даже никаких элементов не подбирал

Настроил по генератору на 133.6 MHz, пока ничего не слышно на короткую антенну от FT-817.

[rn1neb]

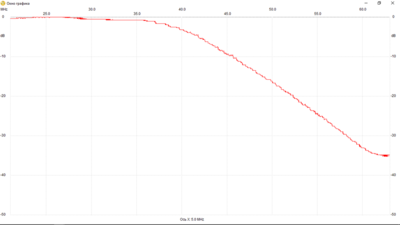

Погонял собранную плату китайского LPF на предмет АЧХ.

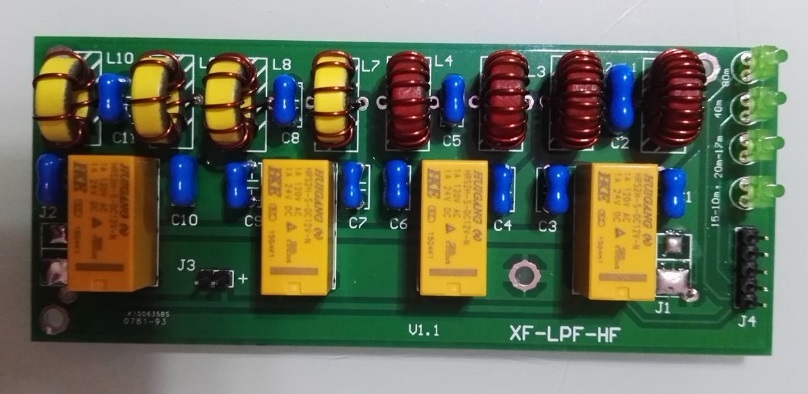

Плата XF-LPF-HF

И вот что получилось:

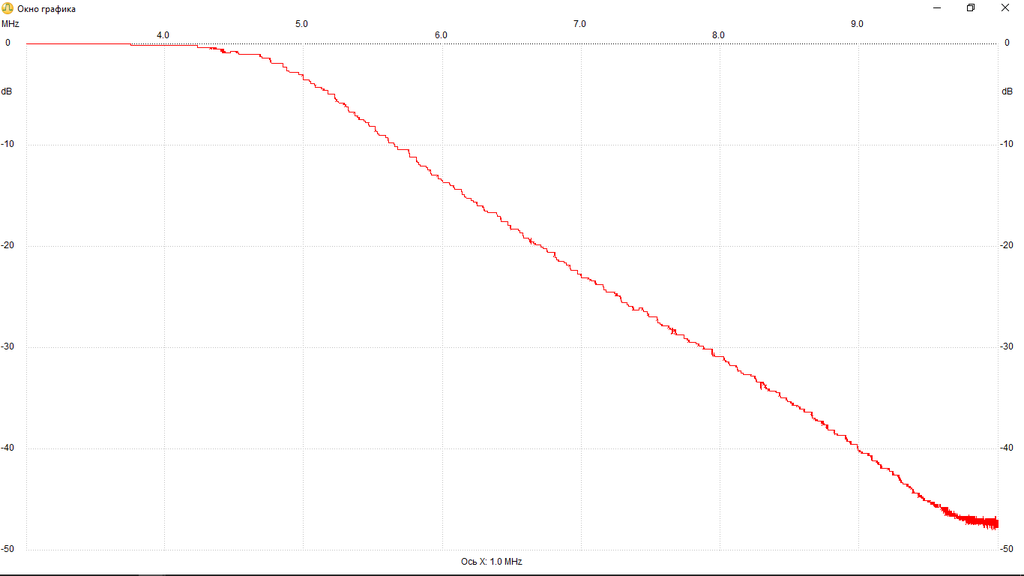

Фильтр диапазона 80 м

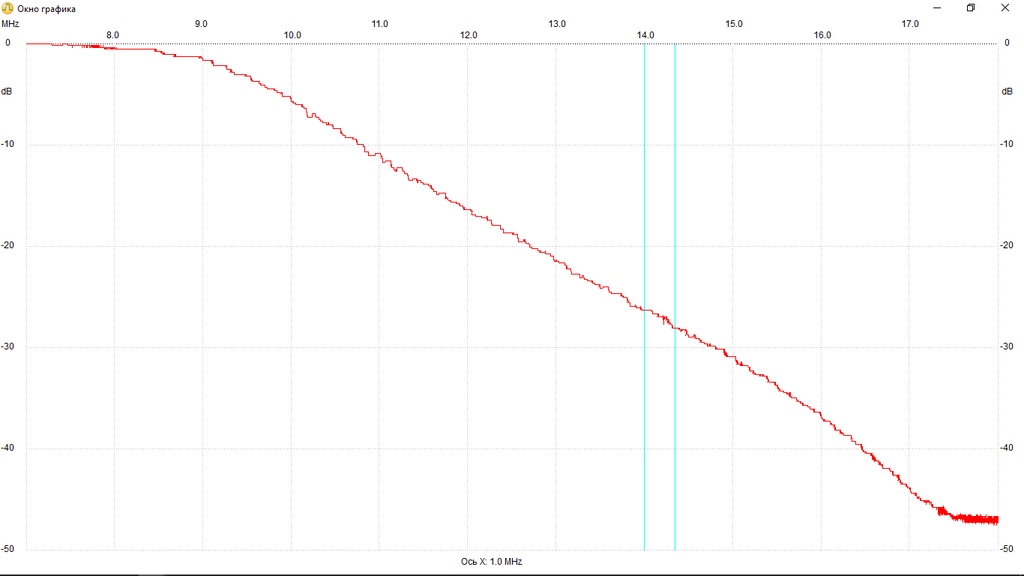

Фильтр диапазона 40 м

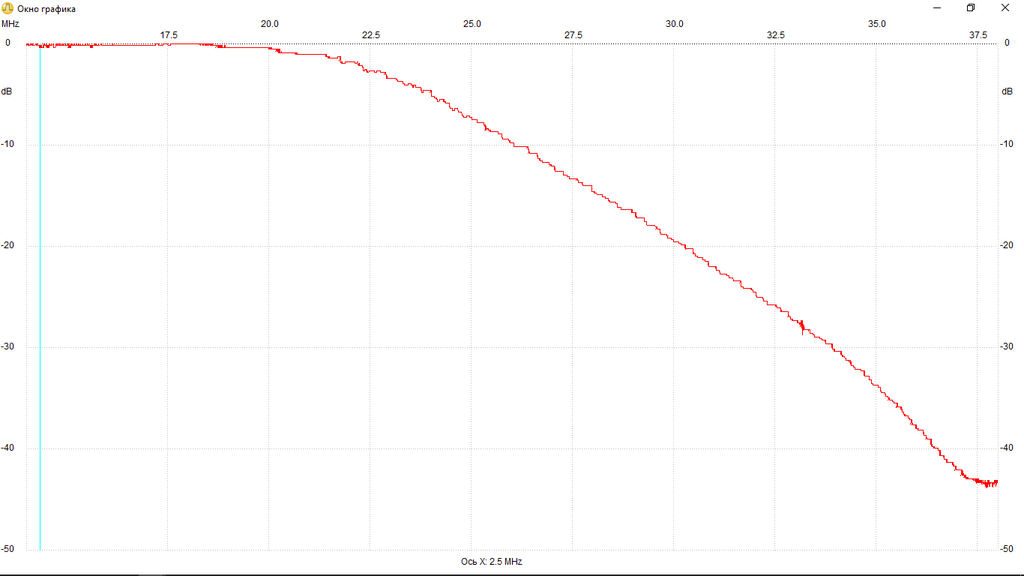

Фильтр диапазонов 20 и 17 м

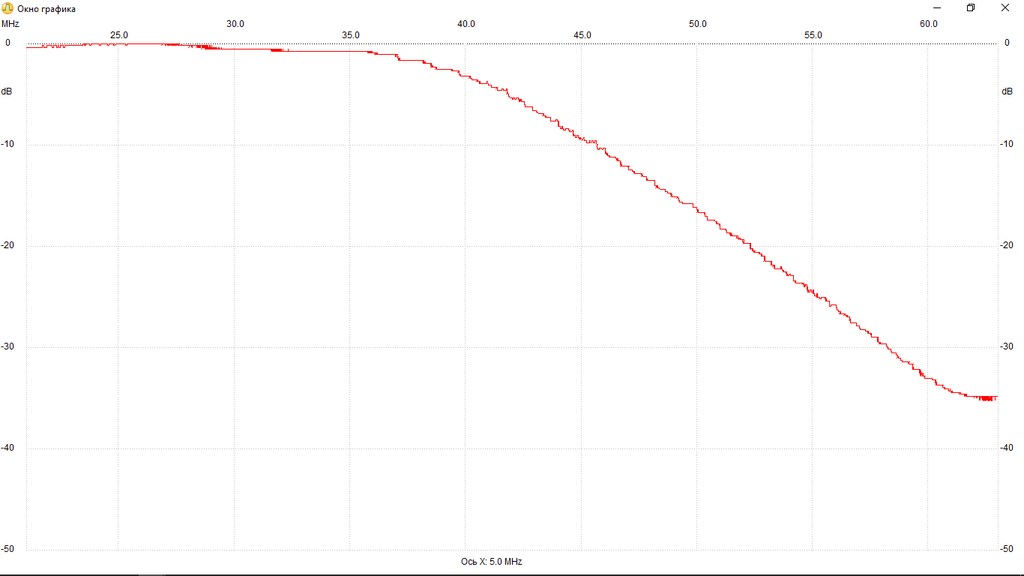

Фильтр диапазонов 15 и 10 м

Возможно подавление фильтра для 15 и 10 м получилось меньше по той причине,
что коаксиальные кабели к плате припаяны не напрямую, а через короткие проводки с
гнёздами SMA. Но не факт.

[rn1neb]

Подключил к своему усилителю на MRF9120 Icom IC-7000 на минимальной мощности и транзистор моментально вышел из строя.
Что-то подзабыл я про одну интересную особенность трансиверов этой фирмы (видимо не всех, а линейки 706, 706mk2, 706mk2g и как оказалось 7000). Если уменьшить выходную мощность посредством штатной регулировки в меню, то аппарат при включении на передачу успевает выдать короткий импульс полной мощностью, а затем спокойно работает уменьшенной.
Никогда не подключайте свои "QRP" усилители к этим трансиверам! Результат будет аналогичный.
Ждём когда вместо MRF9120 придёт замена в виде MRF186. Они вроде по затвору немного больше выдерживают (но не Icom, конечно ). Пока займусь адаптацией корпуса от компьютерного БП под этот усилитель.

[alex83]

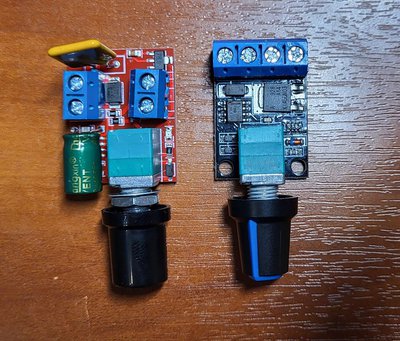

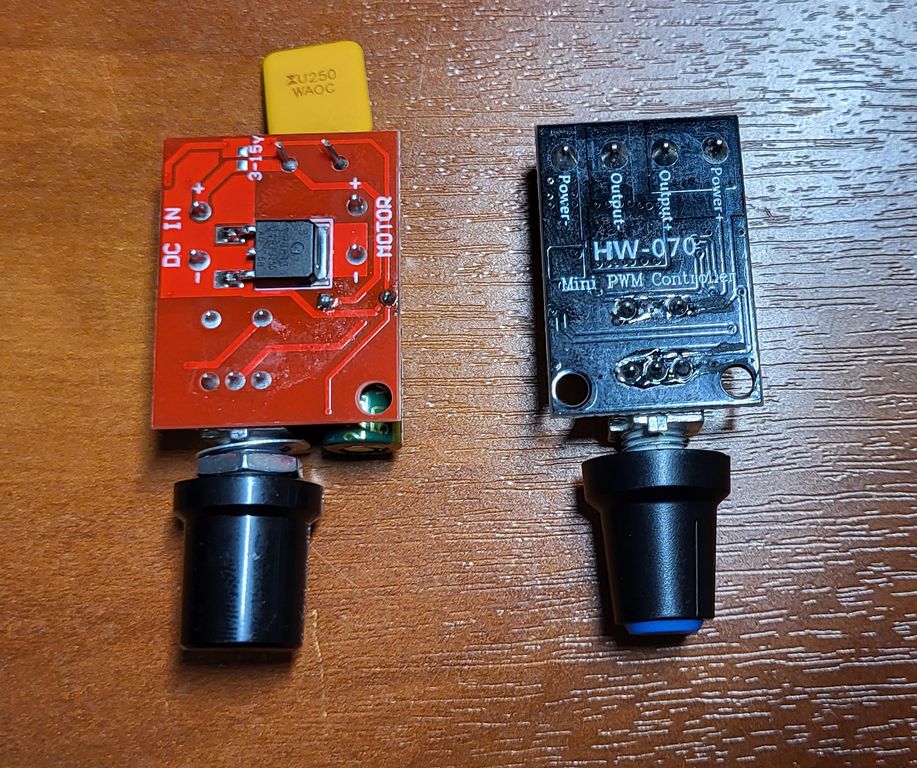

Приобрел тут пару дешманских ШИМ-регуляторов на 555 таймере для электромоторчика, и перед применением решил их исследовать, т.к. есть подозрение, что как минимум один из них редкостное говнище.

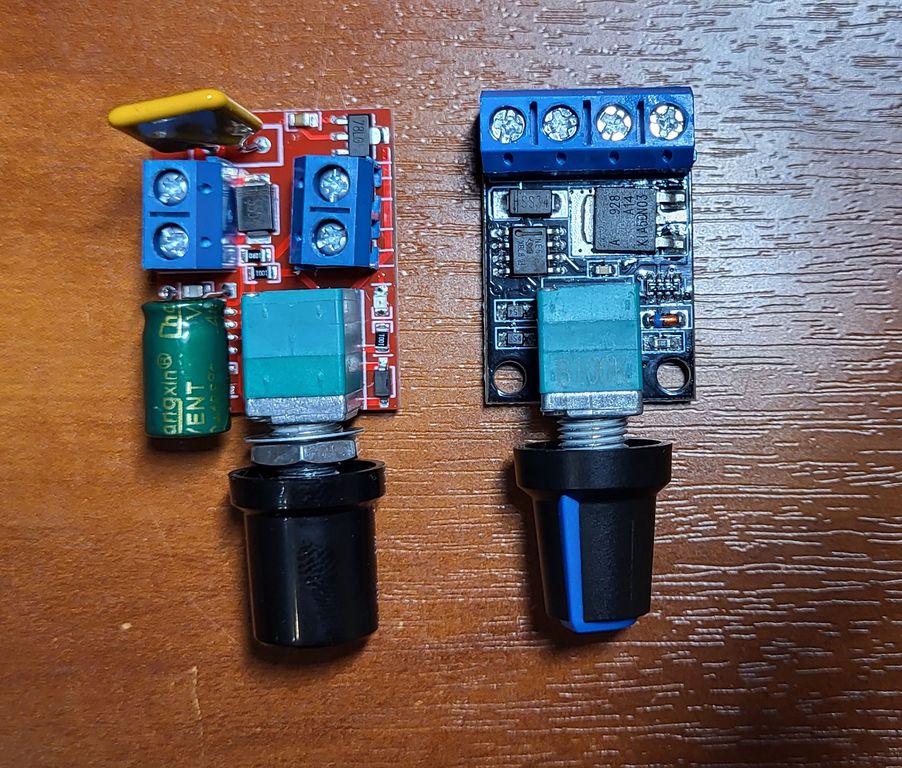

Тот, что слева стоит 128р, а тот, что справа 80р.

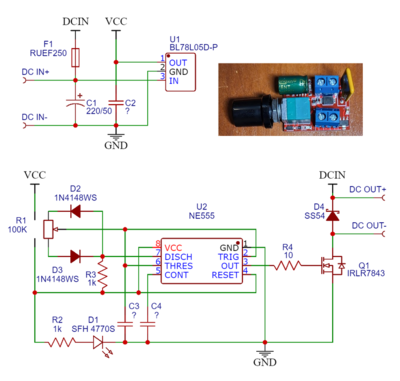

Начнем с маленького черненького самого дешманского.

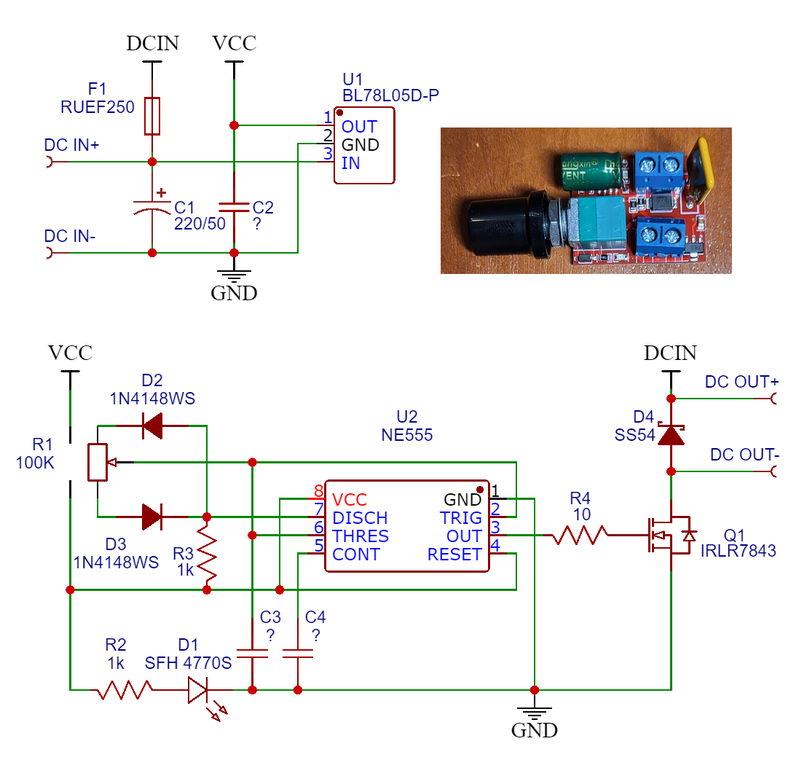

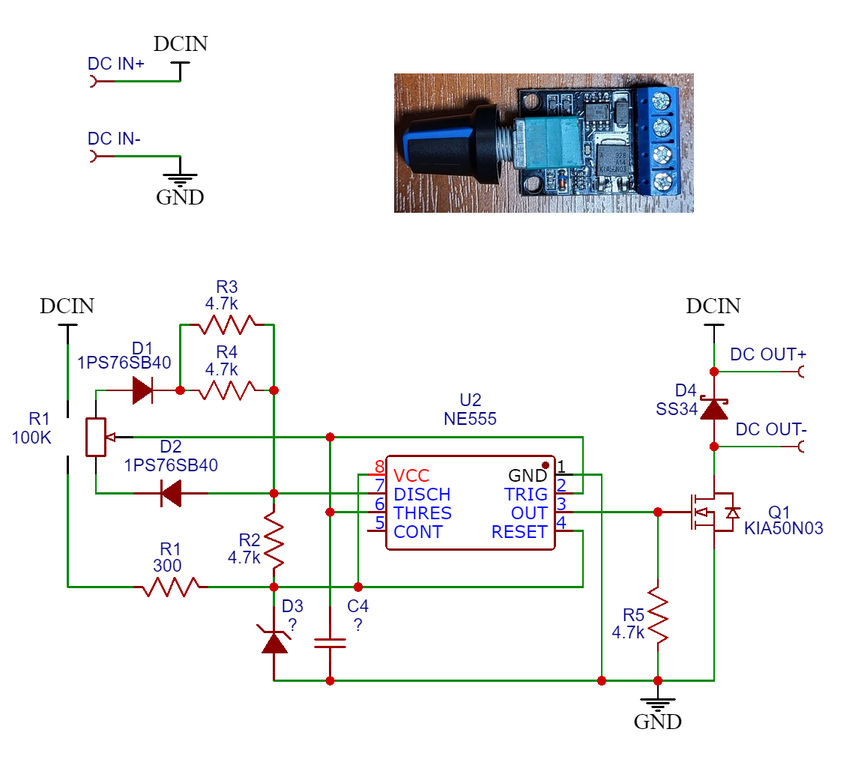

Его схему, как видно, придумал китайский маркетолог-наркоман. Святой минимализм, ничего лишнего. Хотя нет, кое-что лишнее всё же есть. Непонятно, зачем там R3 и R4.

Тесты будем проводить на обычном щеточном моторчике маломощного вакуумного насосега.

phpBB [media]

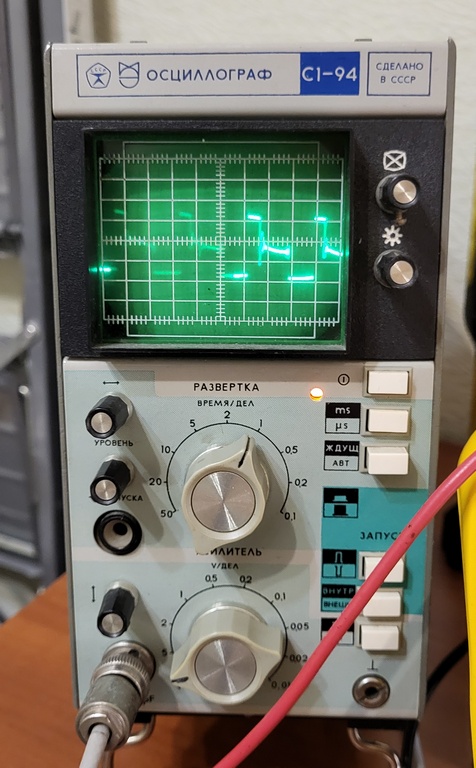

Как видно, в закрытом состоянии регулятора мотор пищит противным писком, а при регулировке меандр становится совсем каким-то кривым. И только в максимально открытом состоянии работа более-менее нормальная. Как и ожидалось, данный модуль просто какое-то Г.

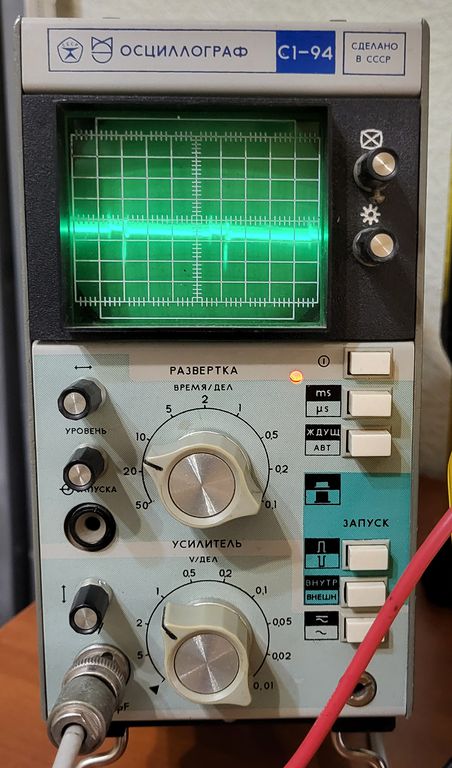

Ко всему прочему он ещё и срет этим ВЧ шумом в питание.

[alex83]

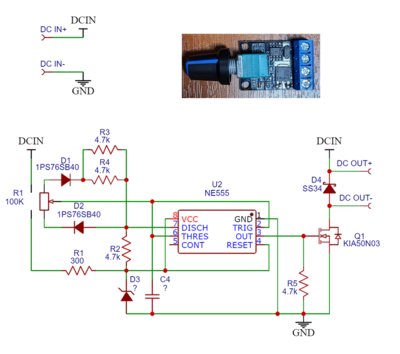

Возьмем другой модуль.
На вид он более качественный. Имеет фильтрующие конденсаторы, стабилизатор питания, компоненты более мощные, а также светодиод и даже самовосстанавливающийся предохранитель. Ну вообще жир!

Посмотрим, на что он способен.

phpBB [media]

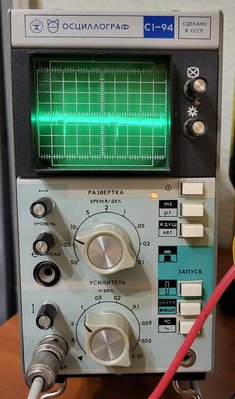

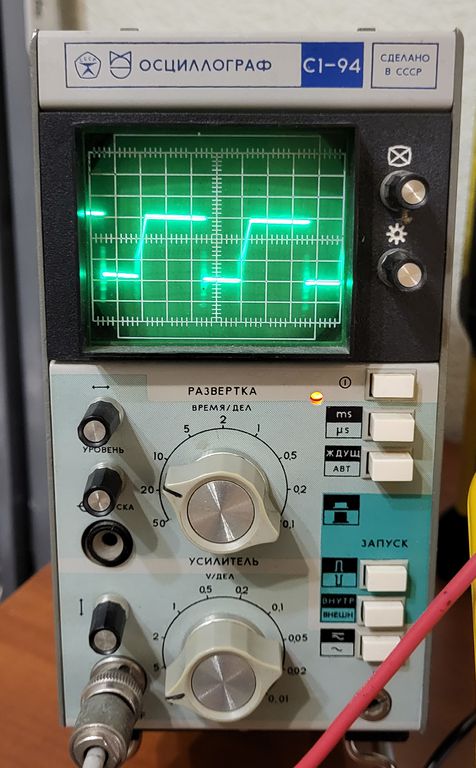

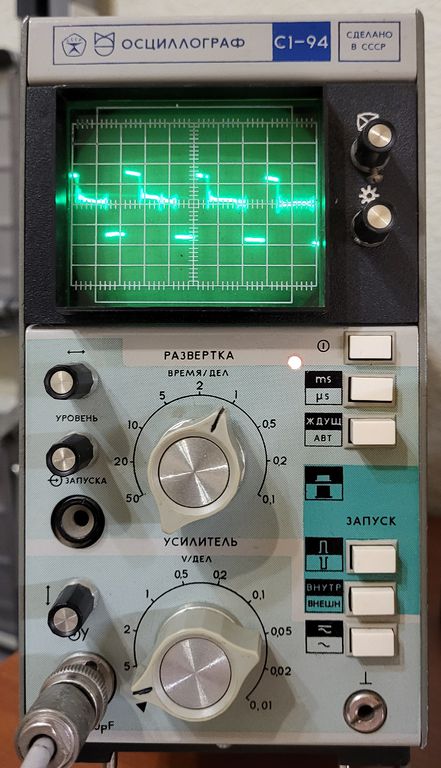

Сигнал уже получше, но присутствует какой-то растянутый колебательный процесс по переднему фронту. Нет никакого писка в закрытом состоянии.

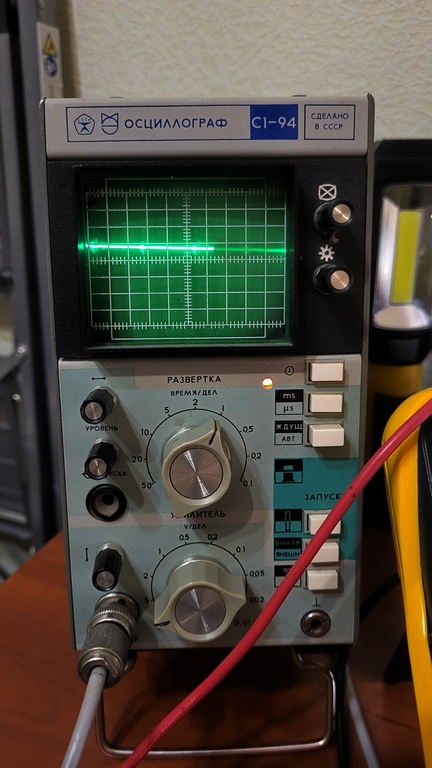

В питание помех поменьше.

[alex83]

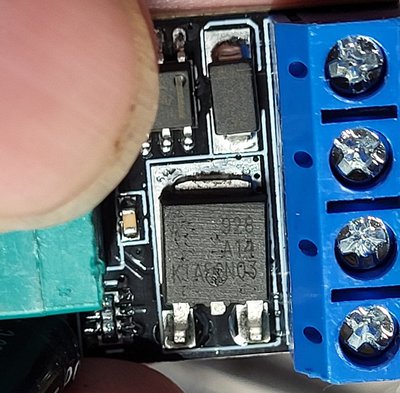

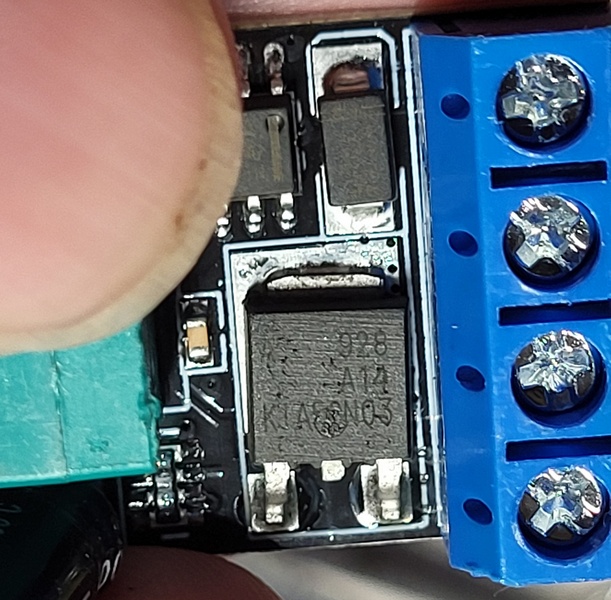

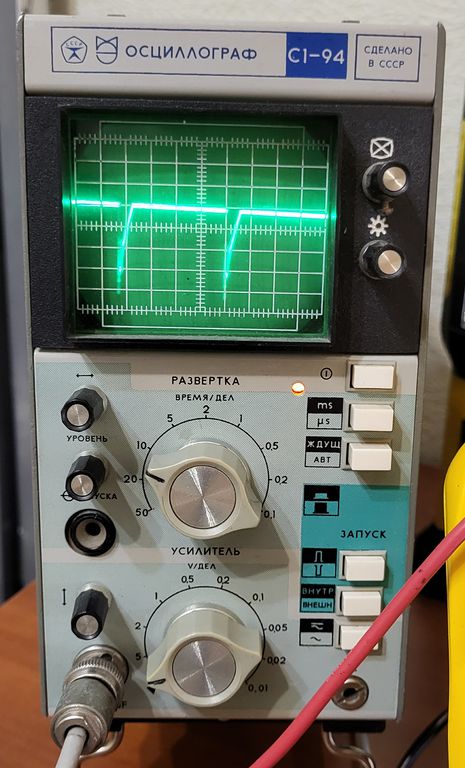

Есть подозрение, что плохая работа первого модуля связана с ключом. На затвор ему нормальный сигнал приходит.

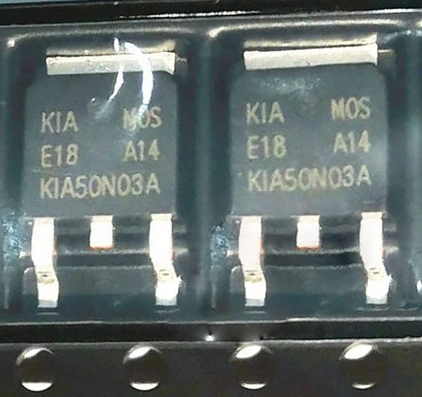

А Ключ мало того, что китайский, так ещё и имеет признаки перемаркировки.

Добавлено спустя 4 минуты 42 секунды:
Оригинал-то - он воно как должен выглядеть.

Добавлено спустя 31 секунда:
Опять одно сплошное китайское наипалово.
