Любительский осциллограф

alex83 » 26 янв 2016, 21:27

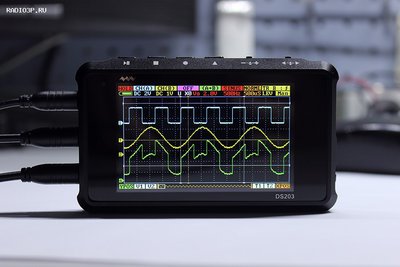

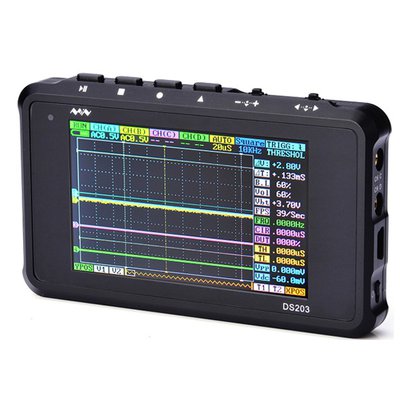

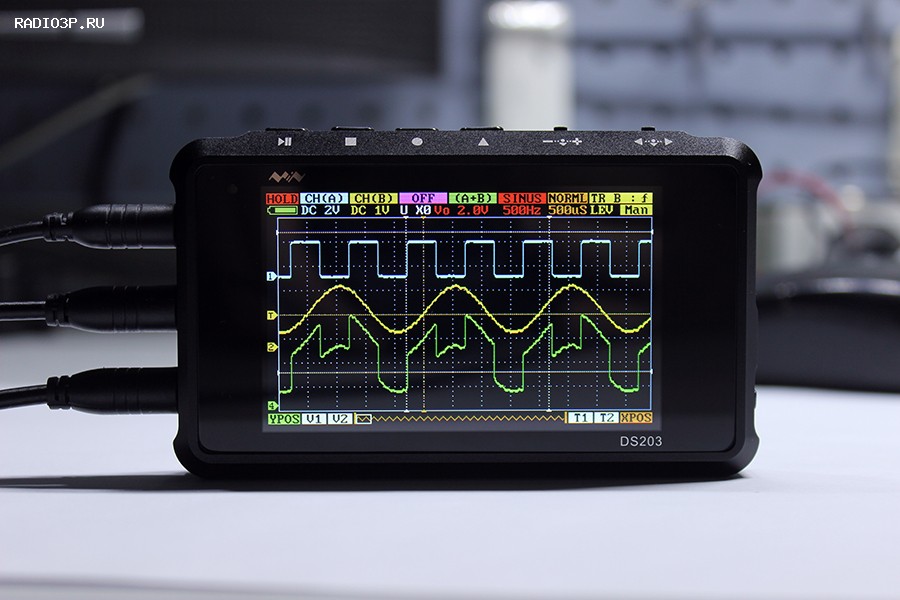

Собираюсь такую штучку прикупить:

phpBB [media]

phpBB [media]


Описание и инструкция:
http://alex-avr2.livejournal.com/178192.html
https://docviewer.yandex.ru/?url=ya-dis ... a7b872e6e7

Это проект с открытым исходником, ПО бесплатно, разрабатывается сообществом и обновляется:
http://www.seeedstudio.com/forum/viewto ... =26&t=2957
https://github.com/MotoMaxis/DS203-DSOQuad

Народ по поводу этого девайса пищит от восторга.
Заказывают в Китае на Алиэкспресс или Ебай.
В России тоже есть, но дороже: http://www.chipdip.ru/product/dso-quad/
Аватара пользователя
alex83
Имя: Александр

rn1neb » 27 янв 2016, 01:27

Интересная вещица (самому захотелось даже). Мне пока не попадалась.
--... ...--
Аватара пользователя
rn1neb
Шек: FT-817ND, IC-705, X6100, IC-7000, IC-7300, ZS-1
Откуда: Карелия, Петрозаводск

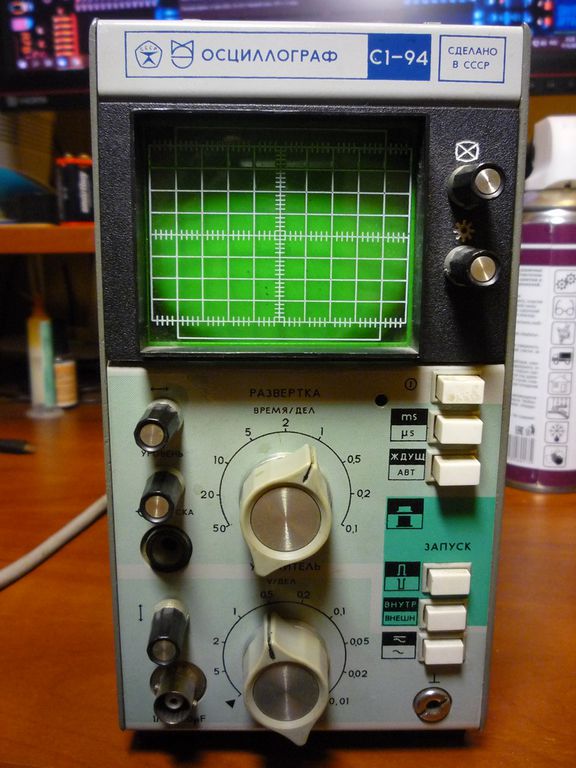

Осциллограф С1-94

alex83 » 08 янв 2022, 23:38

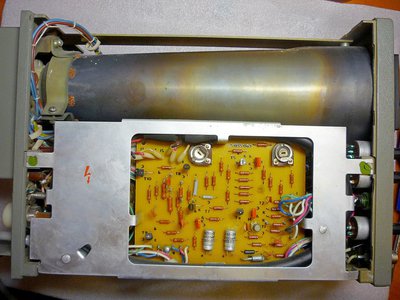

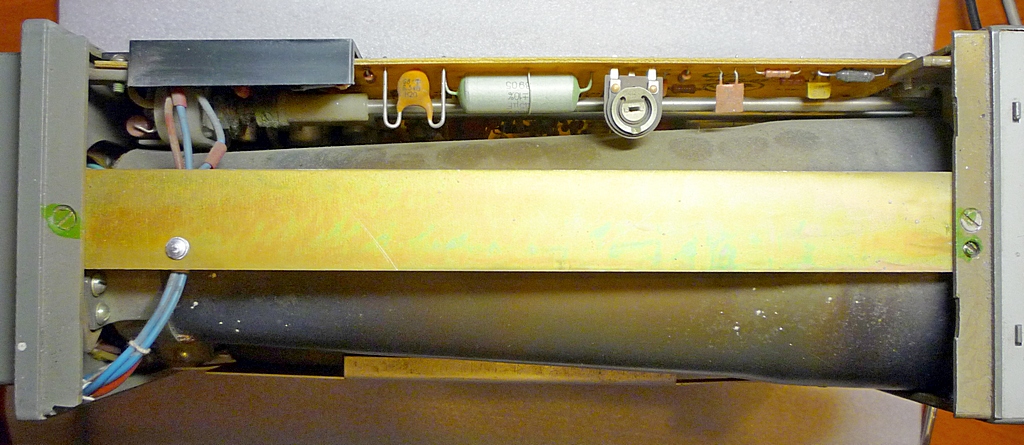

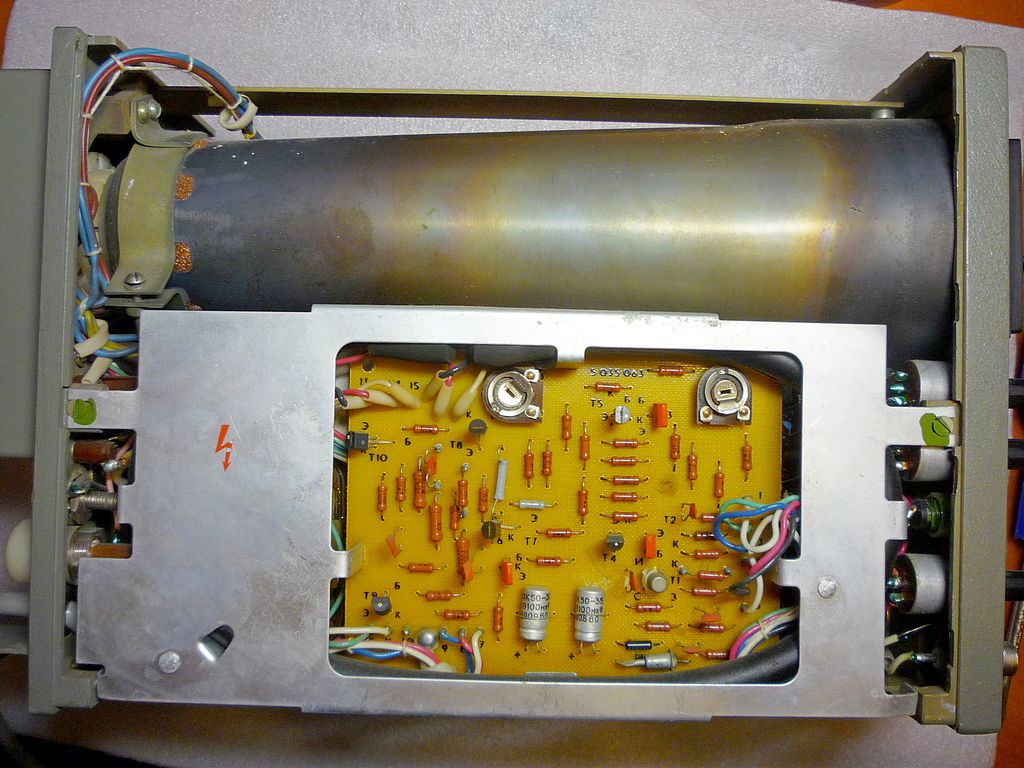

Решил разобрать своего старичка. Есть нарекания на работу. Возможно, требуется замена капов.
Также у меня есть к нему новая трубка. Есть резон поменять.


Прибор этот служит у меня уже более 20 лет. В своё время я уберег его от рук юного аффинажника.

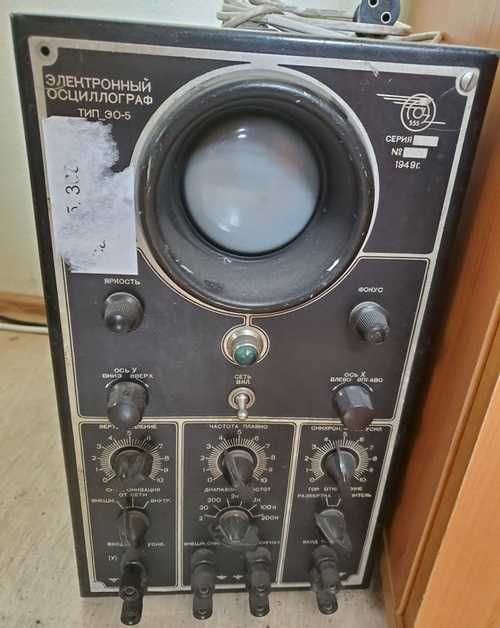

Первый ослик у меня появился ещё в конце 90-х. Это был ЭО-5. Помню, как счастливый, тащил эту бандуру через пол города.


В начале 00-х у меня появился характериограф(измеритель АЧХ) Х1-50. Счастья уже были полные штаны. А ЭО-5 ушел ещё более юному шкальнику, который с такими же полными штанами счастья забрал его у меня.
Но Х1-50 оказался такой дерьмовой сборки, что вынес мне весь мозг. Он был паяный, крученный, постоянно глючил. То одно, то другое. Я заманался его ремонтировать, искать непропаи, неконтакты, отваливающиеся провода и прочее говно. В общем, когда он был замученнакрылся окончательно и моей тогдашней квалификации не хватало для его полноценного ремонта, было решено от него избавится и заменить на что-нибудь попроще.
И тут мне попалось объявление в газете "Всё" (тогда не было Авито и всё покупалось и продавалось через газету "Всё") о продаже C1-94. Выяснилось, что продает его юный аффинажник(да, уже тогда они были) по причине того, что в нем почти нет драгметаллов. Более того, ранее он купил его только лишь за ради того, чтобы раздестроить на драгмет(кто-то сказал ему, что там много вкусного КМ-ок) и лоханулся.
Денег у меня тогда было мало и я тупо предложил ему обмен на конченый Х1-50. КМ-ки там есть, поэтому он согласился. Я потестил C1-94, потом открыл, посмотрел, что он не паян, краска нигде не стронута и мы ударили по рукам.
Аватара пользователя
alex83
Имя: Александр

alex83 » 08 янв 2022, 23:50

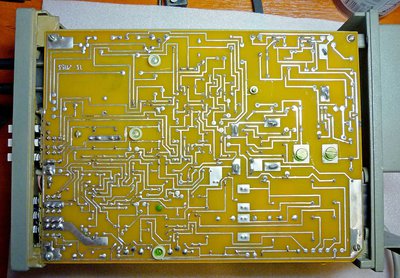

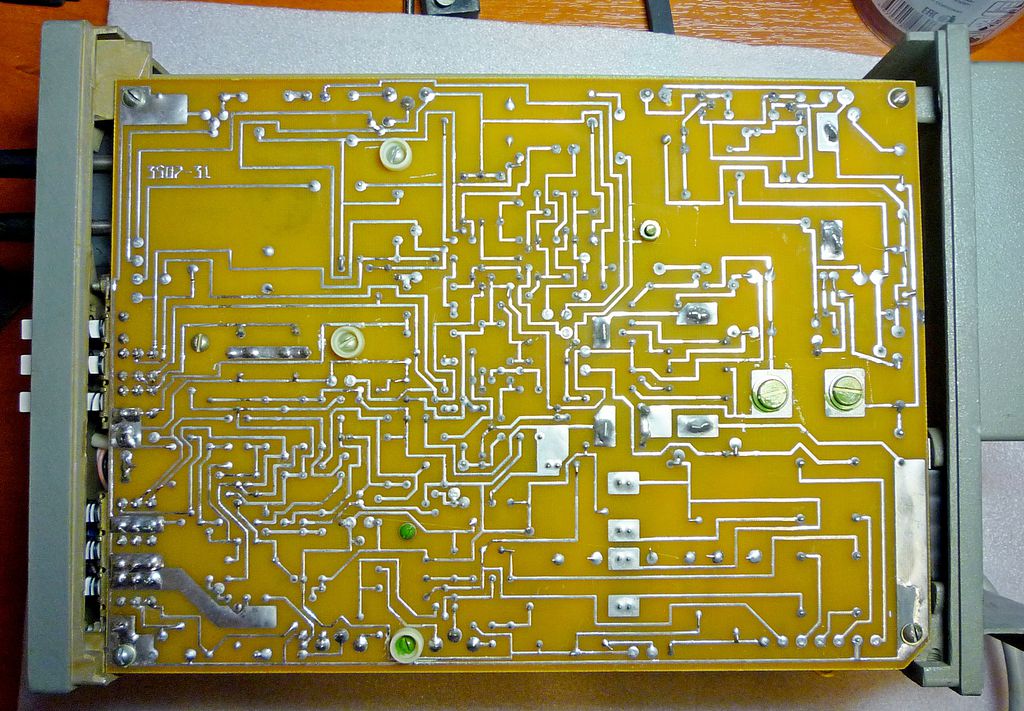

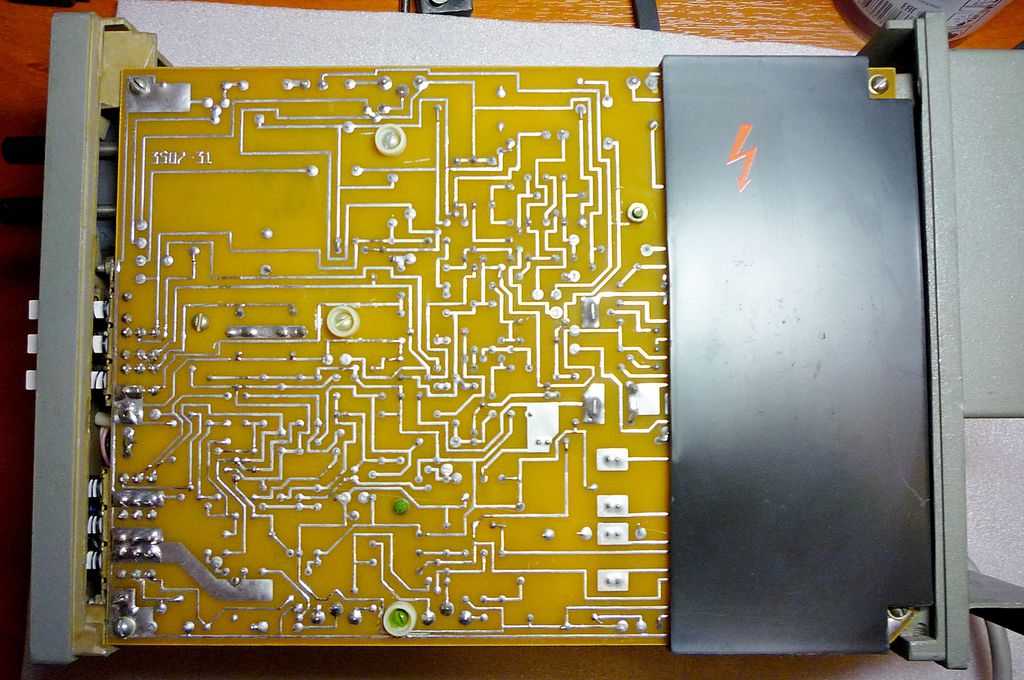

Монтаж и платы очень качественные.
Аватара пользователя
alex83
Имя: Александр

alex83 » 09 янв 2022, 01:18

Перехвалил я эту конструкцию.
Конструктив проектировал какой-то... :turnred:

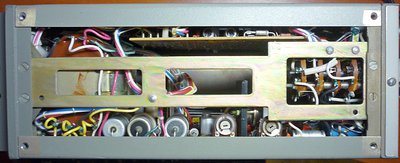

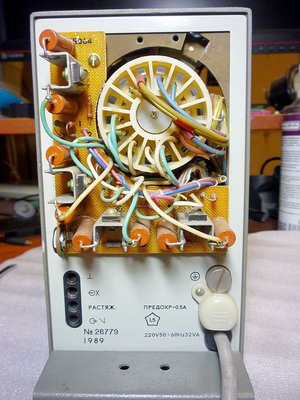

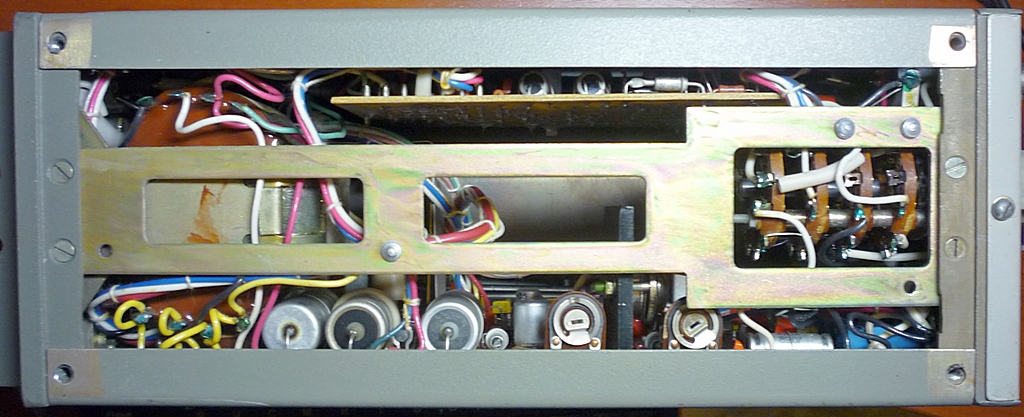

Чтобы снять главную плату необходимо полностью разобрать прибор и распаять все жгуты :facepalmm:
Говнище!
Аватара пользователя
alex83
Имя: Александр

rn1neb » 10 янв 2022, 23:24


Никто и не допускал мысли, что ремонт будет необходим. Сделано на века :)
--... ...--
Аватара пользователя
rn1neb
Шек: FT-817ND, IC-705, X6100, IC-7000, IC-7300, ZS-1
Откуда: Карелия, Петрозаводск

alex83 » 11 янв 2022, 00:06

У меня с этим прибором ещё прикол вышел.

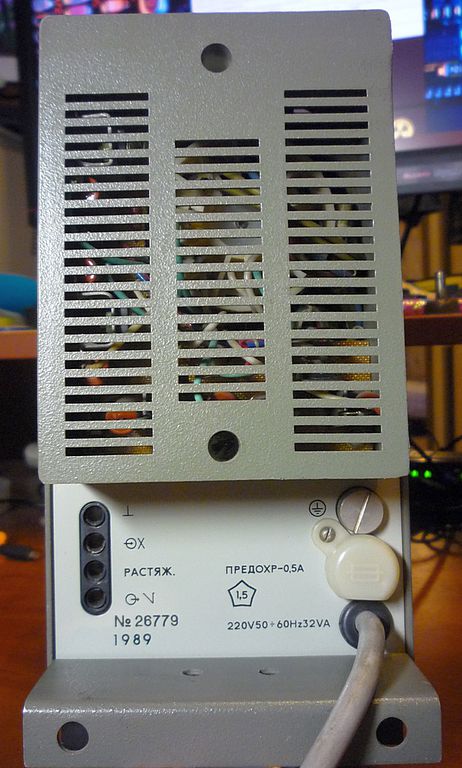

Внизу у него две пластиковые опоры. До разборки он ровно стоял, а после фиг. Так я и не смог выставить положение, чтобы он не шатался, как ни крутил их. Видимо на заводе была сделана прецизионная юстировка ножек.
Аватара пользователя
alex83
Имя: Александр

EuSe » 13 янв 2022, 19:24

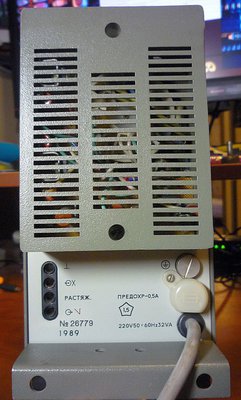

У меня на таком-же ветеране постоянно выскакивает штанга кнопки выключателя сети. Сам выключатель стоит у задней стенки, а на переднюю панель выходит конец такой длинной пластиковой штанги. Так вот, если отщёлкнуть кнопку "Вкл", не придержав её пальцем, штука эта соскакивает с выключателя, а чтобы поставить её обратно, нужно снимать кожух.
Кстати, кабель с каким волновым сопротивлением стоит на щупе? Бо за давностию лет пришёл он в безобразное состояние и нуждается в замене.
Нет аватара
EuSe
Имя: Евгений
Шек: SW2013mini, Kenwood Trio TS-510, Yaesu FT840

alex83 » 13 янв 2022, 22:58

Самопал какой-то. Оригинального кабеля нет.
Но есть документация на аппарат.
c1-94-docs.zip
(4.48 Мб) Скачиваний: 334
