Радиоприемники ТПС-54 и ТПС-58

moder » 23 июл 2013, 22:54

Наконец-то у меня появился один из этих аппаратов, а именно ТПС-58-С 1962г.в. Спасибо Евгению (EuSe). Это было первое радио, которое когда-то вдохновило меня и благодаря которому "старое радио" стало моим увлечением. Давно хотел найти такой аппарат и вот случай представился.
Обычно, когда у меня появляется новый аппарат, я стараюсь копнуть его подноготную как можно глубже, что и собираюсь постепенно делать в этой теме. Приглашаю к обсуждению. Буду рад если кто-то сможет что-то добавить или поправить мои ошибки и неточности.
Эти две модификации приемника я объединил в одну тему потому что они очень похожи и их часто путают. Думаю, что и на производстве не обходилось без путаницы, ведь приемники производились в одно время с 54 и 58 года соответственно их наименованию.
Вот с путаницы и начну, т.к. сам по мере изучения этих приемников натыкаюсь на множество неточностей и несоответствий.
Почему же существует путаница с этими приемниками? Мне видится несколько причин:
- очень похожая схемотехника и конструктив
- путаница на производстве, когда одним или разными заводами одновременно выпускаются одинаковые изделия с разными наименованиями или наоборот - отличающиеся незначительно, но имеющие одно и тоже наименование.
- тот факт, что эти приемники выпускались в виде наборов для радиолюбителей и эти собранные из наборов аппараты были лишены заводских шильдиков, что делало идентификацию затруднительной.

Попробую привести пример.

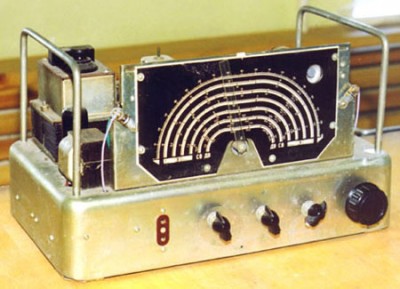

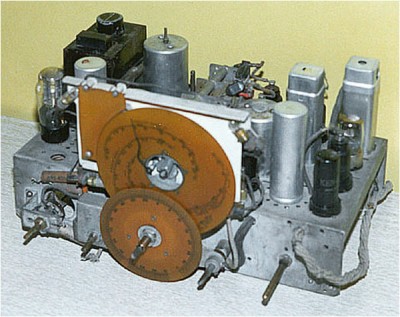

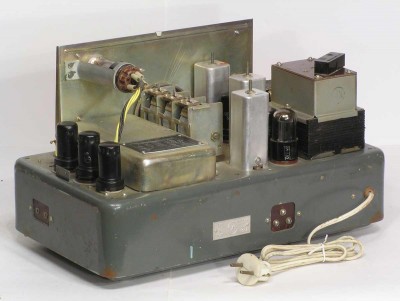

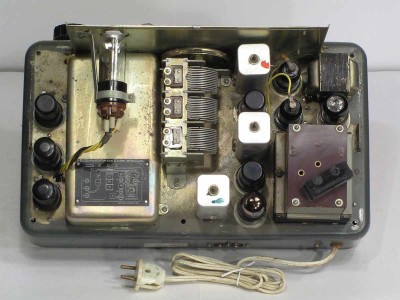

Вот несколько фото радиоприемника ТПС-58-С (стоечная модификация):
Вложения доступны зарегистрированным пользователям

Вложения доступны зарегистрированным пользователям

Вложения доступны зарегистрированным пользователям

Вложения доступны зарегистрированным пользователям

http://www.rw6ase.narod.ru/000/rpl_s1/tps58.html

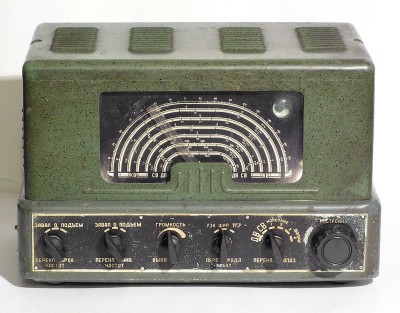

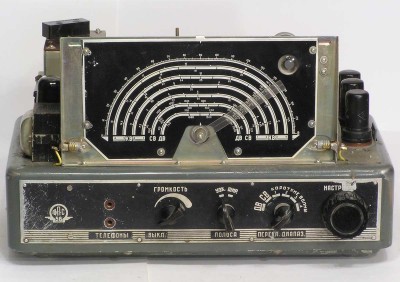

А вот фото радиоприемника ТПС-54-С (также стоечный):
Вложения доступны зарегистрированным пользователям

http://oldradio.onego.ru/tran_r.htm
ТПС-54-С (стоечный вариант).JPG
Вложения доступны зарегистрированным пользователям


Судя по этим фото стоечные модификации ТПС-54-С и ТПС-58-С идентичны и представляют собой один и тот же радиоприемник без переключателей тембра и без телеграфного гетеродина (а на кой они нужны в стоечной модификации). Разница только в годе выпуска. Впрочем ТПС-54-С всё же отличается от своего младшего собрата расположением лампочек подсветки шкалы и рукояткой переключения питающего напряжения на силовом трансформаторе (в ТПС-58-С переключение осуществляется перестановкой предохранителя).

UPD:

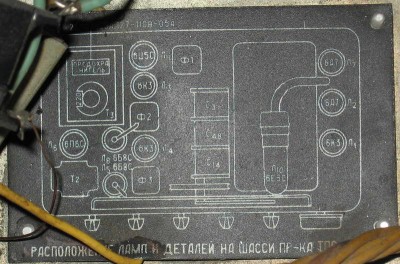

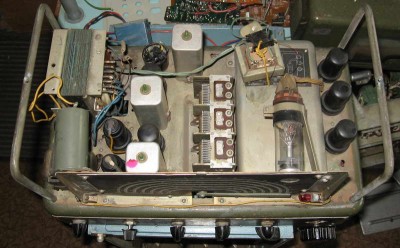

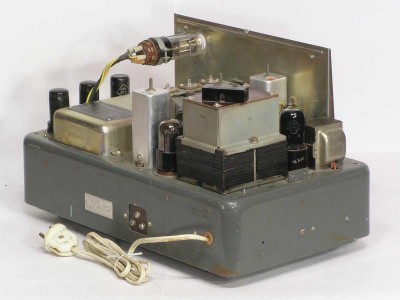

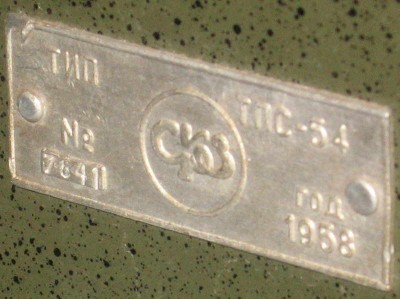

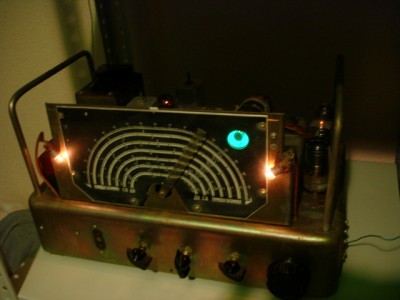

Ещё один интересный экземпляр радиоприемника ТПС-54 без телеграфного ретеродина. И, судя по шильдику, это именно просто ТПС-54 (без "С", какбы не стоечный). Значит были ТПС-54 без телеграфного гетеродина. Однако надо обратить внимание на год выпуска на шильдике - 1958. Можно предположить, что в 58г ТПС-54 сначала упростили, убрав телеграфный гетеродин, а за тем упрощенный вариант переименовали в ТПС-58, при этом упростив его ещё и на регуляторы тембра.
Вложения доступны зарегистрированным пользователям
Вложения доступны зарегистрированным пользователям
Вложения доступны зарегистрированным пользователям
Вложения доступны зарегистрированным пользователям
Вложения доступны зарегистрированным пользователям
Вложения доступны зарегистрированным пользователям

Приемник сильно переколхожен, сначала я даже подумал, что это корпус ТПС-58 переделан в ТПС-54, но заводской шильдик и ламели гнезд говорят за то, что это всё же ТПС-54. В нем даже лампы подсветки расположены как в ТПС-58, что говорит о ещё большей вероятности модернизации и постепенного перевоплощения ТПС-54 в ТПС-58 на производстве, причем модернизированный ТПС-54 производился какое-то время и только потом был переименован в ТПС-58, т.к. потеряв регуляторы тембра аппарат стал совсем другим.
http://test-test.narod.ru/Radio1.html

Также можно привести в пример ТПС-54 и ТПС-58-Т, качественное фото которого мне найти пока не удалось.

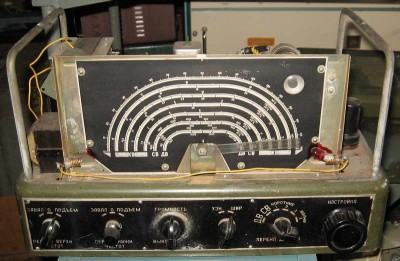

ТПС-54 с переключателями тембра и телеграфным гетеродином
Вложения доступны зарегистрированным пользователям

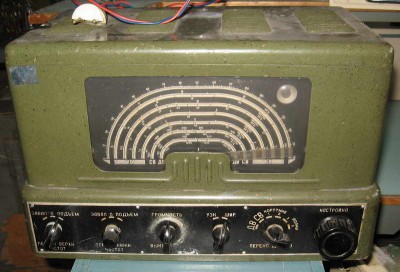

ТПС-58-Т
Вложения доступны зарегистрированным пользователям

Однако, если верить этому сайту http://oldradio.onego.ru/tran_r.htm, то ТПС-54 и ТПС-58-Т внешне и функционально очень похожи.
