Манипулятор Альманах Про

R1NI » 13 янв 2013, 17:17

Получил в пятницу 11 января из Беларуси манипулятор.
Заказывал через интернет http://keyby.narod.ru/keyby.htm

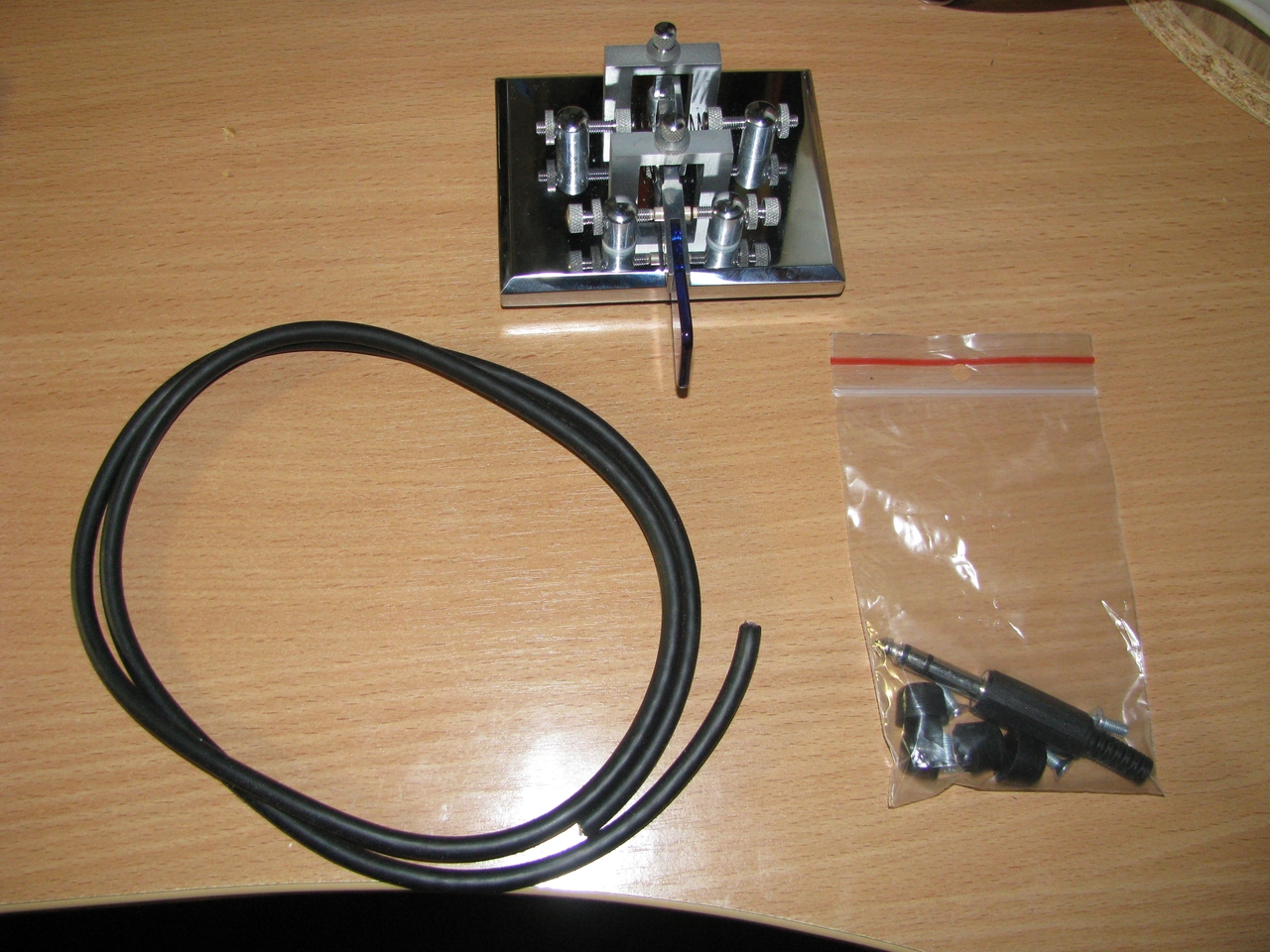

Пришел набор в комплекте с кабелем и разъёмом (фото 3)

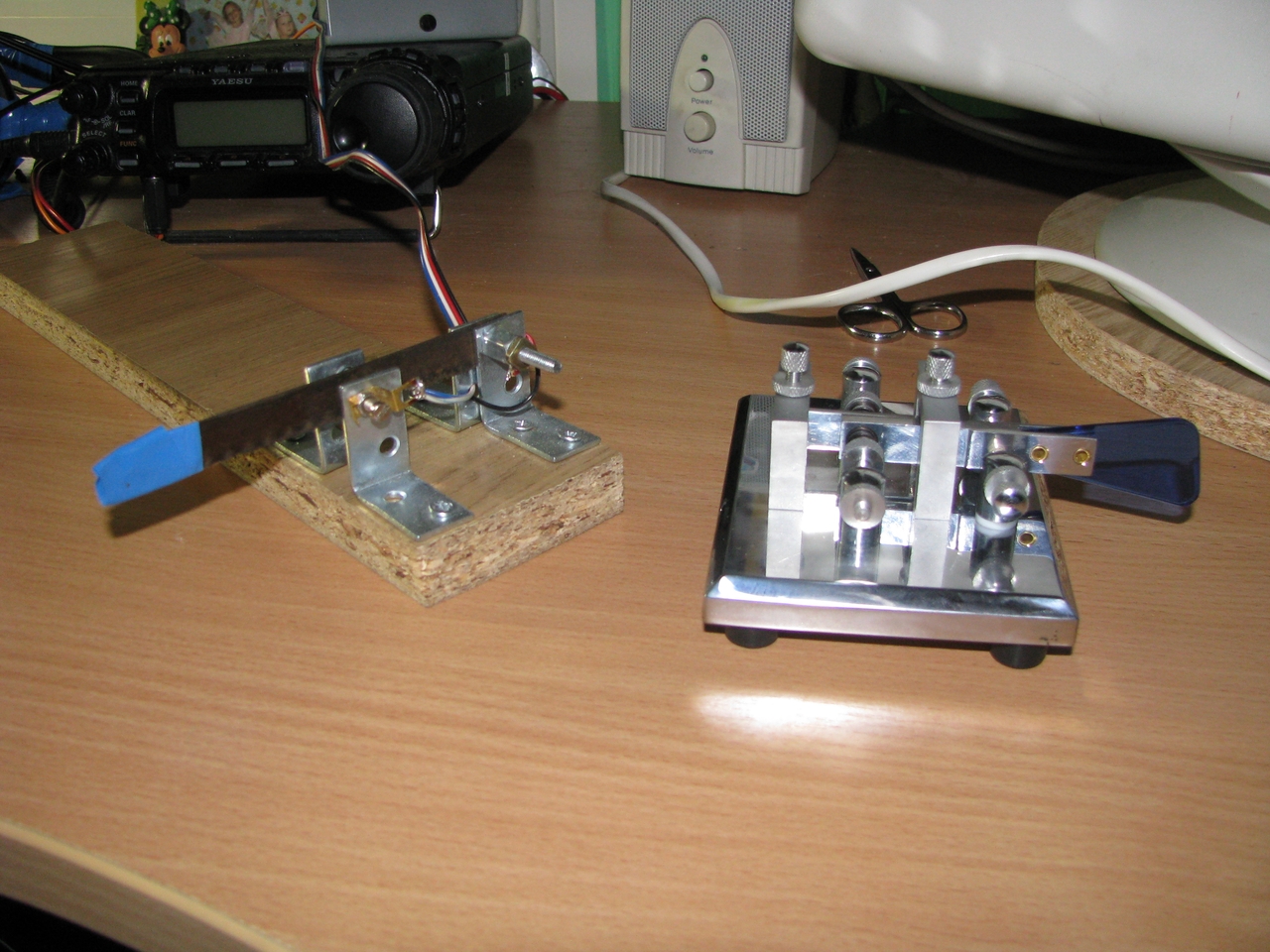

Сразу же его подготовил и обновил 12 числа в СНГ-контесте. Сравнение с моей "пилой" прилагаю. (фото2)

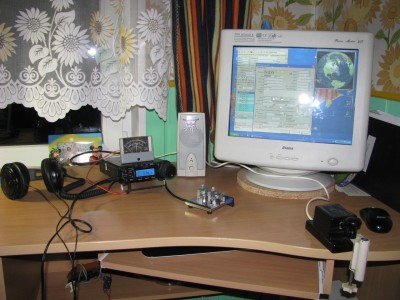

Ну и мой обновленный шек :) (фото 1)
Хотел фотки вставить наоборот, но как уж получилось :)
Вложения
Нет аватара
R1NI
Имя: Игорь
Шек: FT450, invV 160-80-40m; RR-33, vertical на 30м
Откуда: п. Матросы

Re: Манипулятор Альманах Про

rn1neb » 13 янв 2013, 19:30

Я и не знал, что есть такие симпатичные изделия (возможно по доступной цене). Ключи выглядят очень хорошо. На сайте нет вообще никакой информации, видимо всю информацию можно узнать в процессе переписки посредством E-Mail.

P.S. Ключи с открытыми хромированными и полированными деталями и контактами очень красиво выглядят, но когда я их вижу, у меня возникают и некоторые "нехорошие" мысли. До контактов в таких ключах можно легко дотронуться руками, а если на теле оператора накопился значительный статический заряд, то последствия от такого разряда для трансивера могут быть довольно неприятные (в зависимости от схемы аппарата). Особенно это актуально морозной зимой, когда воздух в тёплом помещении становится очень сухим. Поэтому у меня возникает желание прикрутить некую защиту от статики, например с использованием быстрых диодов и защитного стабилитрона (по принципу устройств защиты компьютерных сетей на витой паре).

P. P. S. Интерфейс форума позволяет разместить ссылки на вложенные фотографии непосредственно в тексте сообщения. Для этих целей есть специальная кнопка. Таким образом можно размещать фото с комментариями в нужном месте текста и в нужном порядке.
--... ...--
Аватара пользователя
rn1neb
Шек: FT-817ND, IC-705, X6100, IC-7000, IC-7300, ZS-1
Откуда: Карелия, Петрозаводск

Re: Манипулятор Альманах Про

R1NI » 14 янв 2013, 12:51

Олег, спасибо за подсказку .Потом попробую сделать по другому :) Объявленная цена за сей манипулятор - 2800руб. Прислан без предоплаты, деньги переведу со дня на день.
Нет аватара
R1NI
Имя: Игорь
Шек: FT450, invV 160-80-40m; RR-33, vertical на 30м
Откуда: п. Матросы

Re: Манипулятор Альманах Про

rn1neb » 15 янв 2013, 14:33

Понял, учитываю... И правда недорого. Спасибо!
--... ...--
Аватара пользователя
rn1neb
Шек: FT-817ND, IC-705, X6100, IC-7000, IC-7300, ZS-1
Откуда: Карелия, Петрозаводск

R1NI » 21 май 2017, 20:54

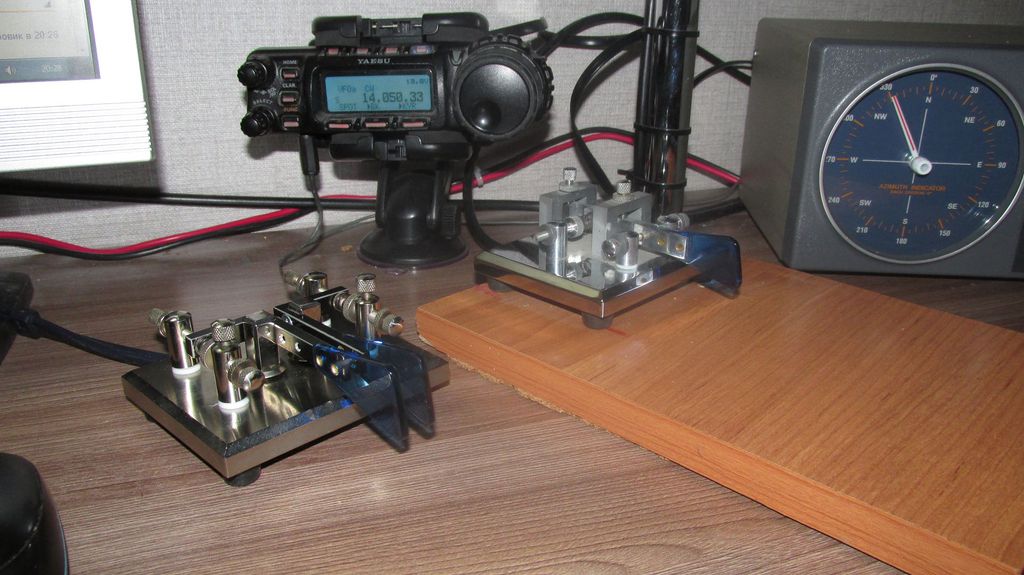

Ну вот, к Альманаху добавился Зеро двух-рычажный. Он будет основным на КВ, Альманах - на УКВ :)
Нет аватара
R1NI
Имя: Игорь
Шек: FT450, invV 160-80-40m; RR-33, vertical на 30м
Откуда: п. Матросы

Автоматический ключ на реле

EuSe » 06 фев 2018, 15:37

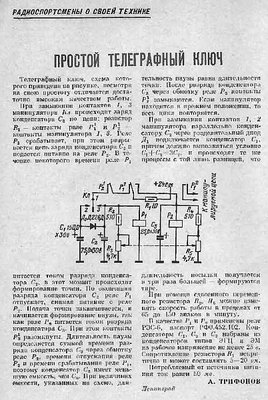

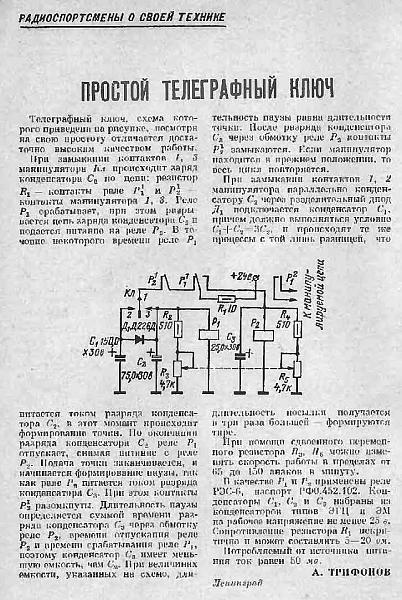

Попалась на глаза вот такая схемка

Так как из одной командировки я уже приехал, а в другую - ещё не уехал - решил собрать эдакое чудо для старого Кенвуда.
Работает. При работе прикольно шуршит релюшками. Чтобы получить скорость 15 wpm на каких-то левых польских релюхах сопротивлением 1.3 кОм пришлось вдвое увеличить ёмкость конденсаторов.
Ну вот, нынче могу работать CW не только 15 ваттным SW2013mini, но и 80-ваттным триом.
Нет аватара
EuSe
Имя: Евгений
Шек: SW2013mini, Kenwood Trio TS-510, Yaesu FT840

R1NI » 11 фев 2018, 17:37

Молодец :)
Нет аватара
R1NI
Имя: Игорь
Шек: FT450, invV 160-80-40m; RR-33, vertical на 30м
Откуда: п. Матросы

rn1neb » 13 фев 2018, 20:49

EuSe:Попалась на глаза вот такая схемка

На реле без транзисторов это интересно. Захотелось собрать.
Вот ещё бы ламповый ключ сочинить, или хотя бы на тиратронах.
--... ...--
Аватара пользователя
rn1neb
Шек: FT-817ND, IC-705, X6100, IC-7000, IC-7300, ZS-1
Откуда: Карелия, Петрозаводск

EuSe » 19 фев 2018, 13:43

Вот ещё бы ламповый ключ сочинить, или хотя бы на тиратронах.

https://www.qrz.com/db/OE3VBU/
Только там какое-то хитрозадое реле используется...
Нет аватара
EuSe
Имя: Евгений
Шек: SW2013mini, Kenwood Trio TS-510, Yaesu FT840

rn1neb » 24 фев 2018, 00:08

EuSe:Только там какое-то хитрозадое реле используется...

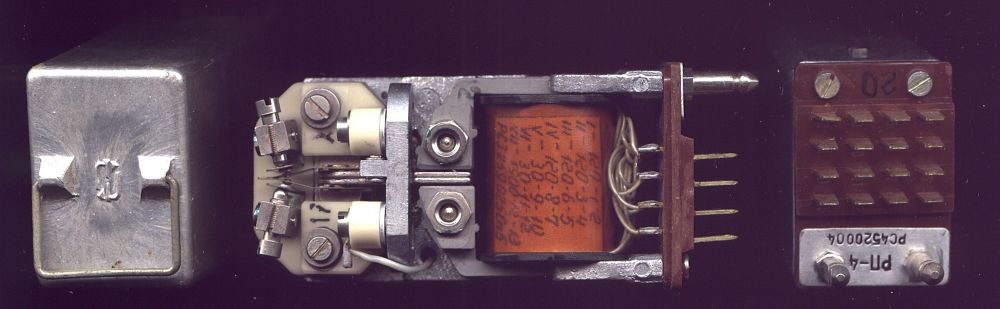

Это же парализованное поляризованное реле. Из их контактов некоторые делают походные ключи.
--... ...--
Аватара пользователя
rn1neb
Шек: FT-817ND, IC-705, X6100, IC-7000, IC-7300, ZS-1
Откуда: Карелия, Петрозаводск

EuSe » 24 апр 2018, 15:19

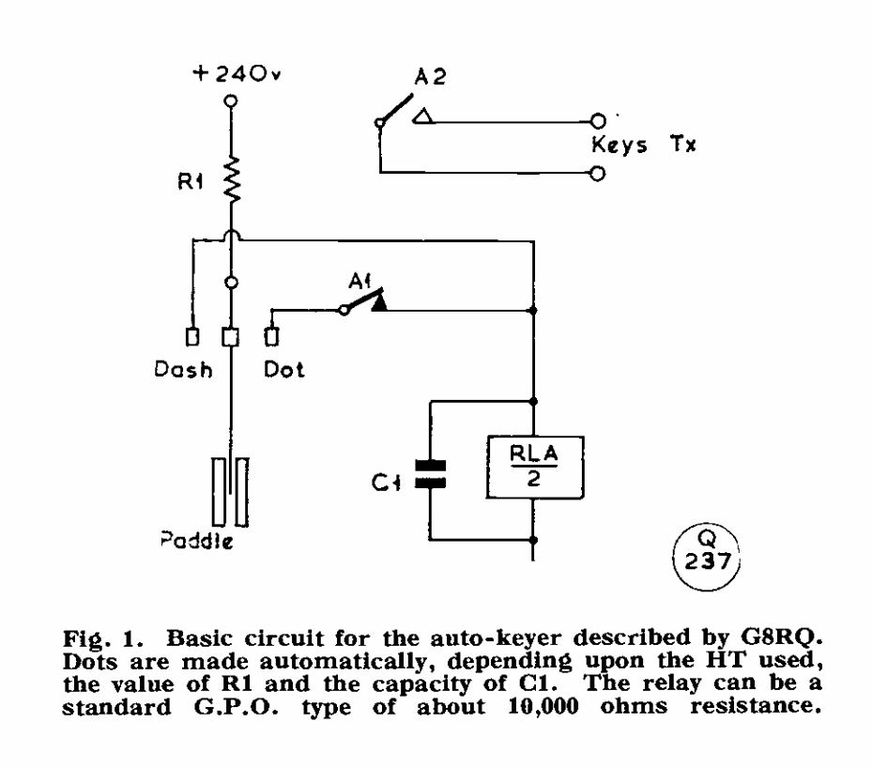

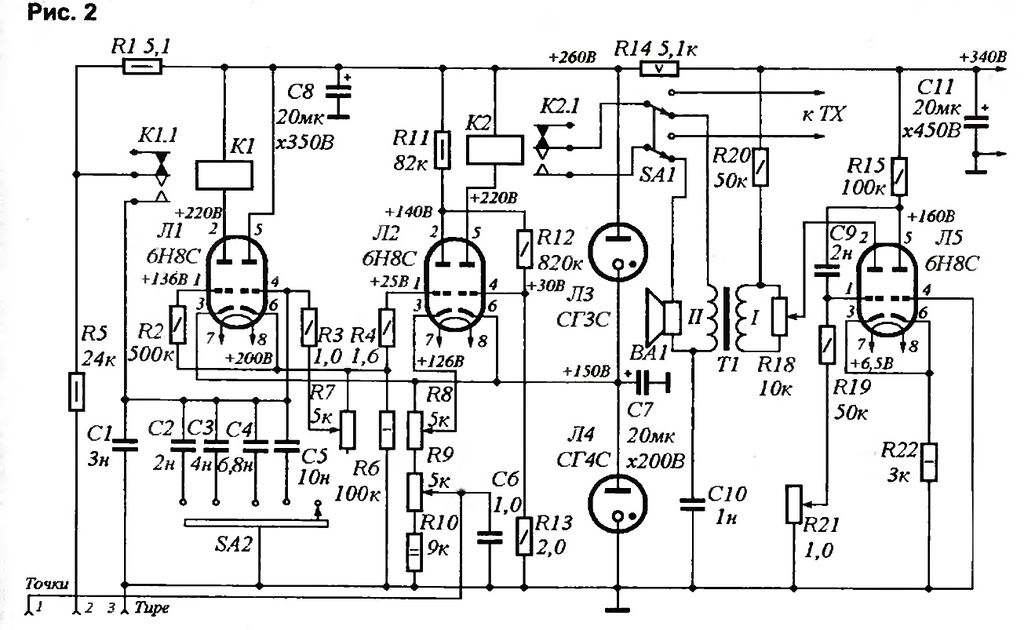

Вот тру расовая схема ключа на тёплых аналоговых лампах

Нет аватара
EuSe
Имя: Евгений
Шек: SW2013mini, Kenwood Trio TS-510, Yaesu FT840

rn1neb » 26 апр 2018, 00:48

EuSe:Вот тру расовая схема ключа на тёплых аналоговых лампах

Вот это схема! Восхитительно!
--... ...--
Аватара пользователя
rn1neb
Шек: FT-817ND, IC-705, X6100, IC-7000, IC-7300, ZS-1
Откуда: Карелия, Петрозаводск

EuSe » 17 окт 2018, 11:45

Eщё летом пришёл ко мне двухрычажный Зеро, подарил себе на день рождения :)
Сейчас дошли руки посидеть с ним - так вот, первое - как-то он туговат, я привык на своём раздолбанном барабанить, там усилия вообще никакого...
И второе - зазоры не могу никак отрегулировать - чуть винт повернёшь - начинает замыкать, на полоборота отдашь в другую сторону - уже ход заметный появляется.
Как его штатно регулировать?
Нет аватара
EuSe
Имя: Евгений
Шек: SW2013mini, Kenwood Trio TS-510, Yaesu FT840

R1NI » 17 окт 2018, 19:52

Я винтами отрегулировал, как мне удобно
Нет аватара
R1NI
Имя: Игорь
Шек: FT450, invV 160-80-40m; RR-33, vertical на 30м
Откуда: п. Матросы

EuSe » 27 июл 2021, 17:05

Похоже, делание автоматических ключей входит в привычку...
Сделал ключ на ардуине, по образцу PA3HCM, добавил только изменение веса знаков.
Если кому надо, могу выложить схему и скетч. Хотя их нынче полон интернет...
Нет аватара
EuSe
Имя: Евгений
Шек: SW2013mini, Kenwood Trio TS-510, Yaesu FT840

alex83 » 27 июл 2021, 19:02

Выкладывай конечно!
Для развития этого хромого форума будет полезно.
Аватара пользователя
alex83
Имя: Александр

EuSe » 27 июл 2021, 21:28

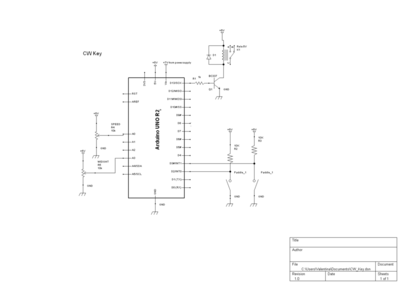

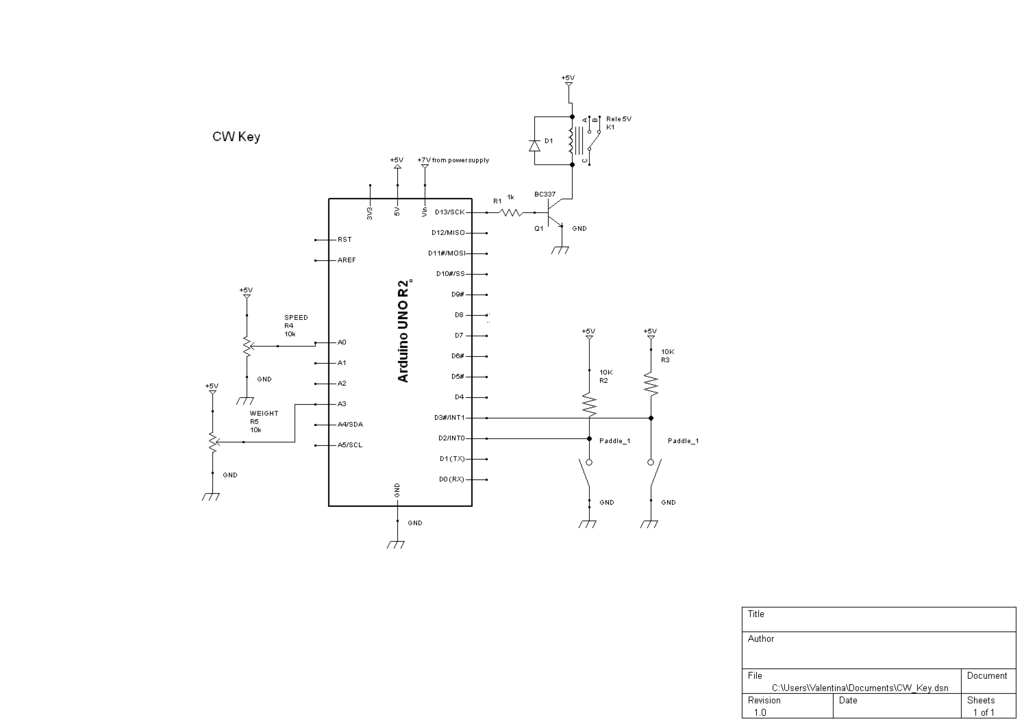

Вот схема ( я использовал ардуино нано, просто его в библиотеках ТиниКАДа нету )


Вот скетч. Аудио я не подключал.
Код: Выделить всё
#define P_DOT    2   // Connects to the dot lever of the paddle
#define P_DASH   3   // Connects to the dash lever of the paddle
#define P_AUDIO 12   // Audio output
#define P_CW    13   // Output of the keyer, connect to your radio
#define P_SPEED A0   // Attached to center pin of potmeter, allows you
#define P_WGT   A3   // Weight

#define MIN_WGT 40 // Min Weight: 40%     ( ...remember that "chompy" CW ? This is it ! )
#define DefaWGT 50 // Default Weight: 50% ( ...normal weight, for normal people )
#define MAX_WGT 75 // Max Weight: 75%     ( ...the "big gun" weight, it's funny with 1 kW )
int speed;          // to set the keying speed.
int w_speed;
unsigned int key_weight;
unsigned int kte = 2.3;
// unsigned int w_speed;     // weighted speed
unsigned int pause;       // pause


void setup() {
  // put your setup code here, to run once:
 pinMode(P_DOT, INPUT);
 pinMode(P_DASH, INPUT);
 pinMode(P_AUDIO, OUTPUT);
 pinMode(P_CW, OUTPUT);
 pinMode(LED_BUILTIN, OUTPUT);
 digitalWrite(P_CW, LOW);      // Start with key up
 Serial.begin(9600);
}

// Key the transmitter and sound a beep
void keyAndBeep(int speed)
{
  digitalWrite(P_CW, HIGH);            // Key down
  // digitalWrite(LED_BUILTIN, HIGH);   // turn the LED on (HIGH is the voltage level)

  for (int i=0; i < (speed/2); i++)    // Beep loop
  {
    digitalWrite(P_AUDIO, HIGH);
    delay(1);
    digitalWrite(P_AUDIO, LOW);
    delay(1);
  }
 //  digitalWrite(LED_BUILTIN, LOW);    // turn the LED off by making the voltage LOW
  digitalWrite(P_CW, LOW);             // Key up
}
void loop() {
  // put your main code here, to run repeatedly:
  speed = 60000 / (map(analogRead(P_SPEED), 0, 1023, 10, 30) * 44); // Read the keying speed from potmeter
  key_weight = map(analogRead(P_WGT), 10, 1000, MIN_WGT, MAX_WGT);     // read weight from pot
  w_speed = (speed * key_weight)/50;
  pause = 2*speed - w_speed;


 // wait for a second
 //  Serial.println(speed);
 //  Serial.println(w_speed);
 //  Serial.println(pause);
 //  Serial.println(key_weight);
 //  Serial.println("Stop");
 // Serial.println(kte);

 if(!digitalRead(P_DOT))        // If the dot lever is presssed..
  {
    keyAndBeep(w_speed);           // ... send a dot at the given speed
    delay(pause);                //     and wait before sending next
  }
  if(!digitalRead(P_DASH))       // If the dash lever is pressed...
  {
    keyAndBeep(w_speed*3);         // ... send a dash at the given speed
    delay(pause);                //     and wait before sending next
  }
}
Нет аватара
EuSe
Имя: Евгений
Шек: SW2013mini, Kenwood Trio TS-510, Yaesu FT840

rn1neb » 27 июл 2021, 23:42

EuSe:Вот схема

Спасибо! На досуге попробую...
--... ...--
Аватара пользователя
rn1neb
Шек: FT-817ND, IC-705, X6100, IC-7000, IC-7300, ZS-1
Откуда: Карелия, Петрозаводск

EuSe » 28 июл 2021, 11:12

Из опыта эксплуатации ключа на реле - если кто вдруг вздумает повторить - реле нужно брать с максимально большим сопротивлением, и остальные номиналы ( резисторы и кондёры ) подбирать под него.
У меня при сопр. 1.3 кОм между контактами манипулятора скачет искра и они заметно обгорают, что не есть хорошо.
Нет аватара
EuSe
Имя: Евгений
Шек: SW2013mini, Kenwood Trio TS-510, Yaesu FT840

EuSe » 13 мар 2024, 20:12

Суперминималистический полуавтомат
Нет аватара
EuSe
Имя: Евгений
Шек: SW2013mini, Kenwood Trio TS-510, Yaesu FT840
