Эфир-м - спасение и модернизация аппарата

R1NI » 02 апр 2018, 08:51

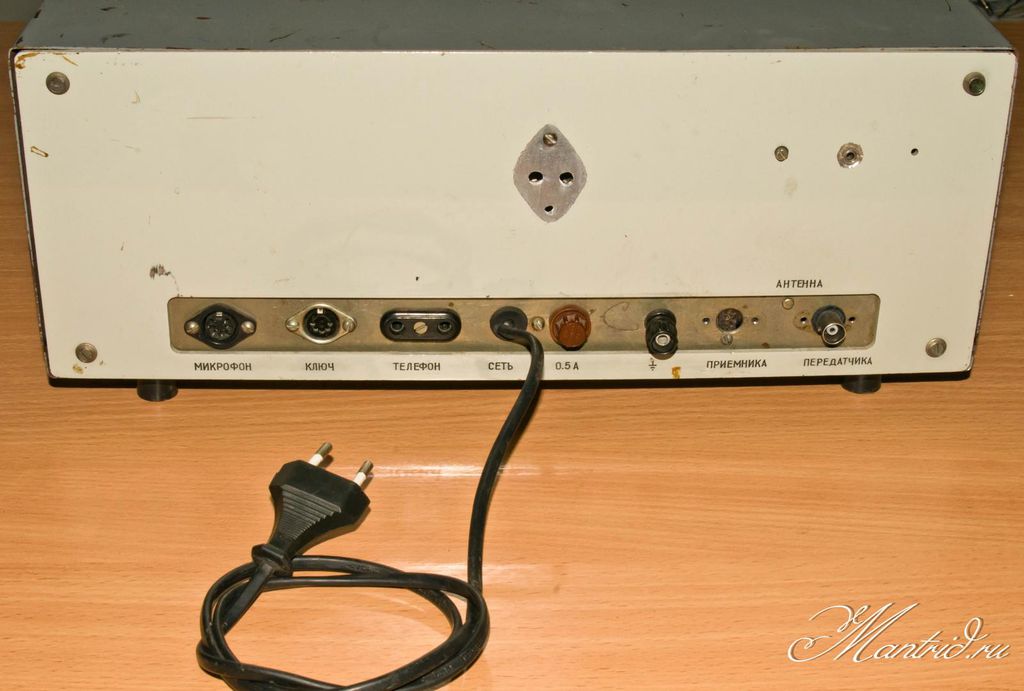

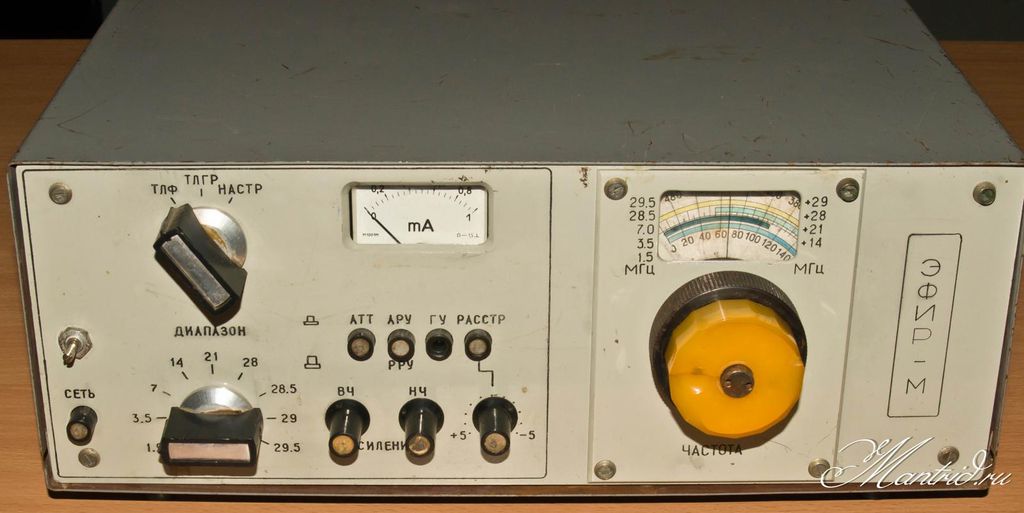

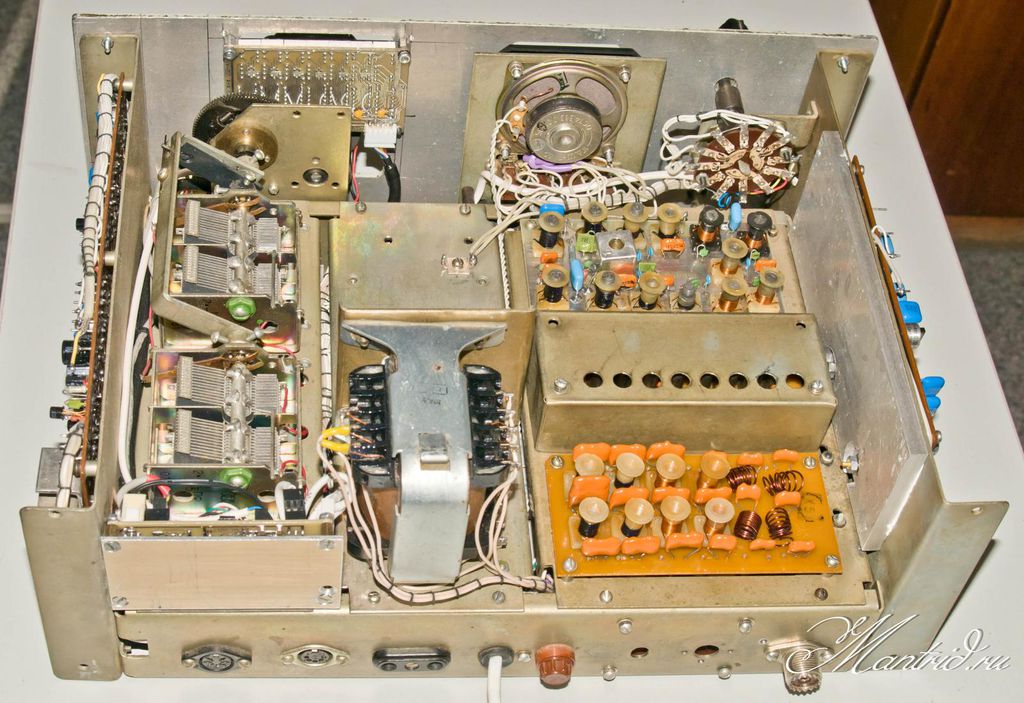

Посетив одним из вечеров наш радиоклуб, на коллективке RK1NWA обнаружил мирно пылящийся аппарат.
Вложения доступны зарегистрированным пользователям
Вложения доступны зарегистрированным пользователям

Работоспособность его была не известна. Захотелось помочь старичку и попробовать его запустить (корыстным побуждением явилось желание послушать эфир на аналоговом аппарате в эпоху всеобщей цифровизации, ну и воспоминания молодости 14-15 лет и UW3DI на коллективке UZ4NWA).
После недолгих и неупорных переговоров :) аппарат очутился у меня, но это не главное. Главное он попал в руки моего замечательного инженера Александра Иванова.
Этапы переделки:

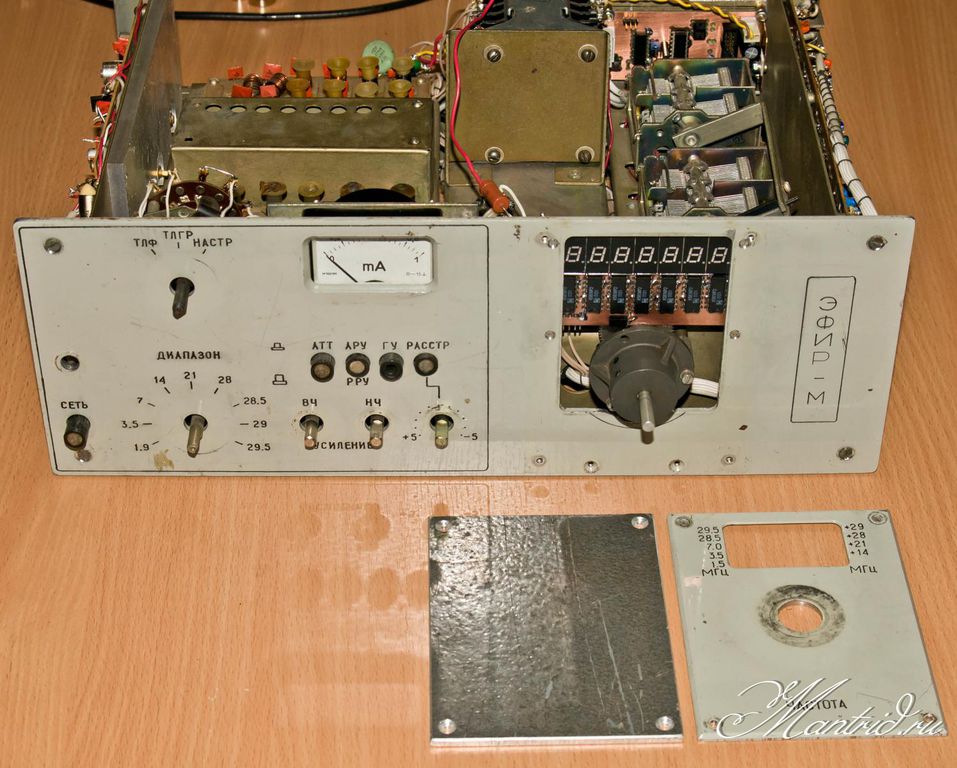

1. установлена ЦШ "алмаатинская" с доработками Александра
Вложения доступны зарегистрированным пользователям

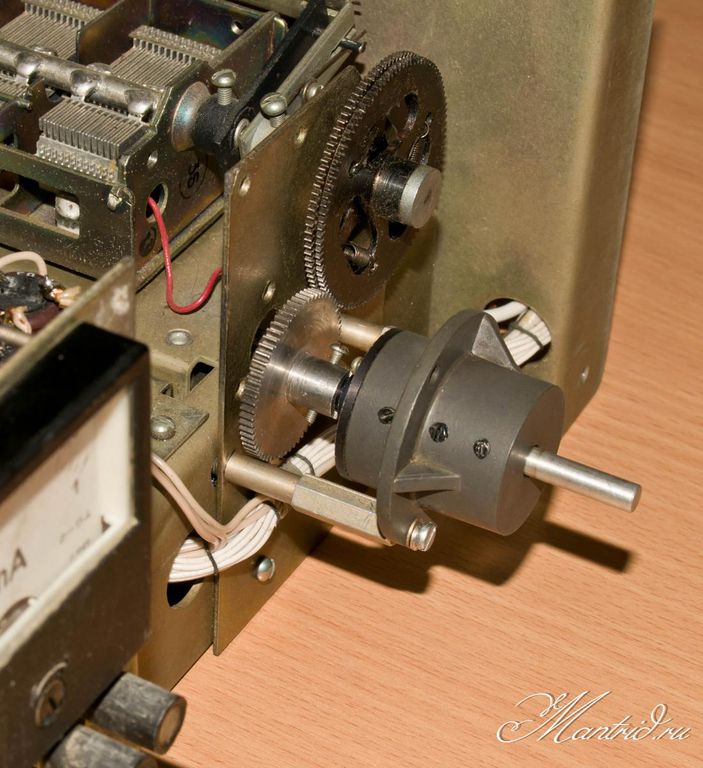

2. внедрен верньер, купленный мной в далекой молодости (пока установлен временно, слесарка будет дорабатываться позже)
Вложения доступны зарегистрированным пользователям

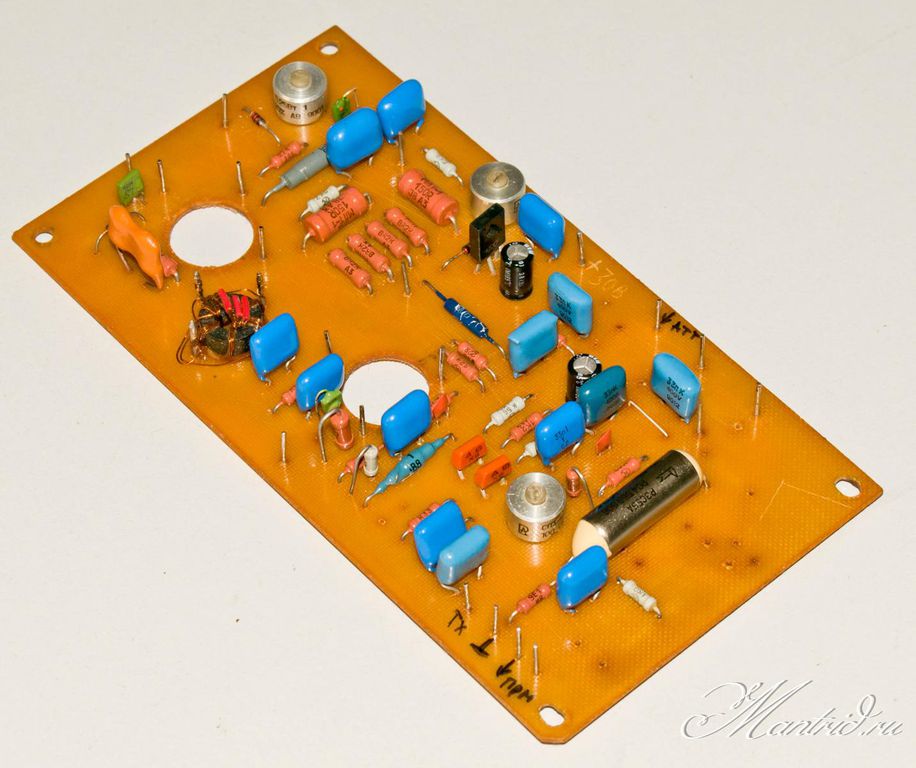

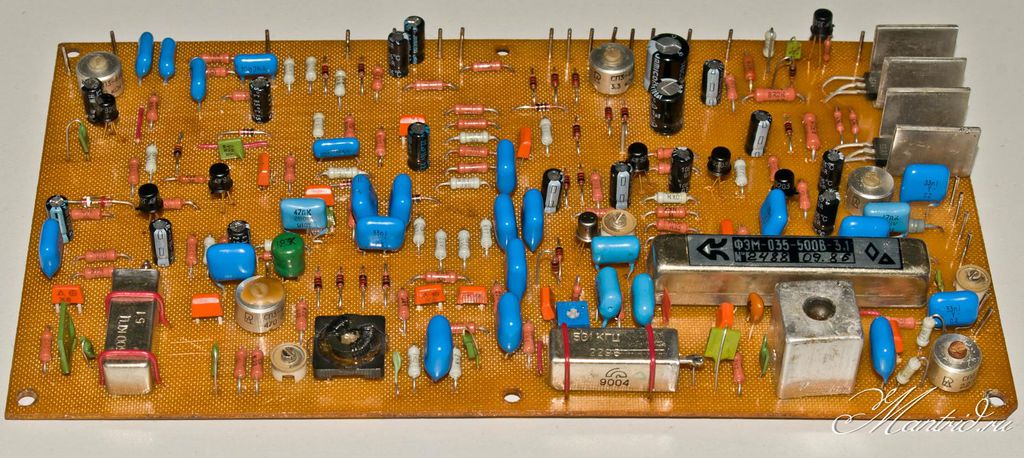

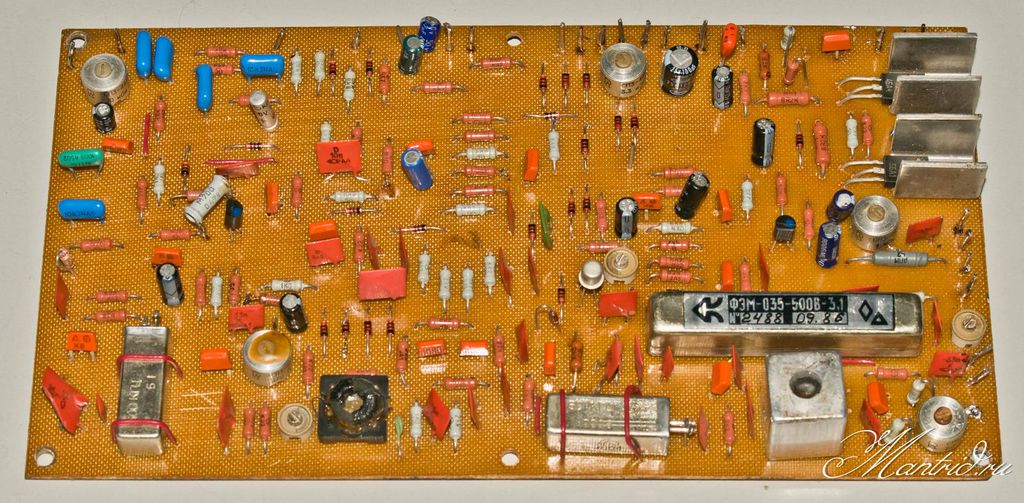

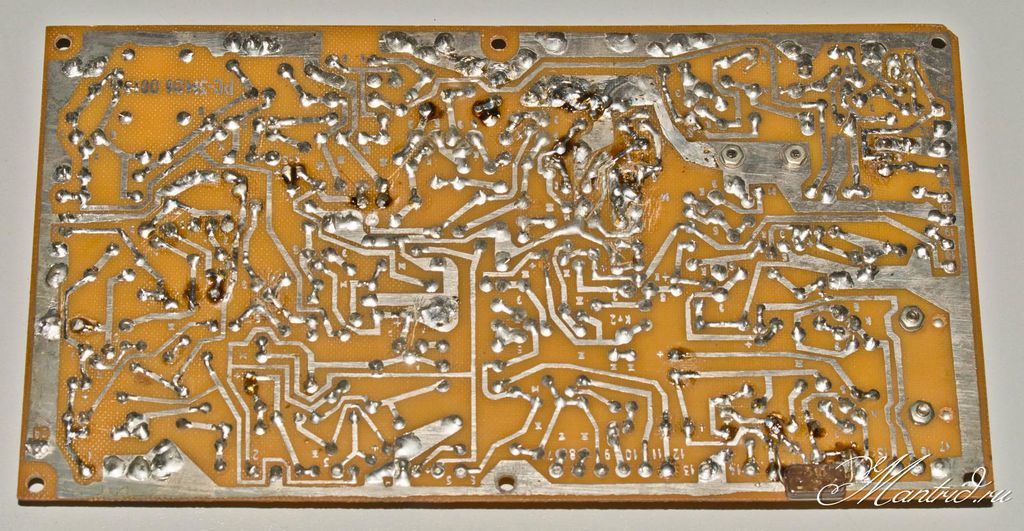

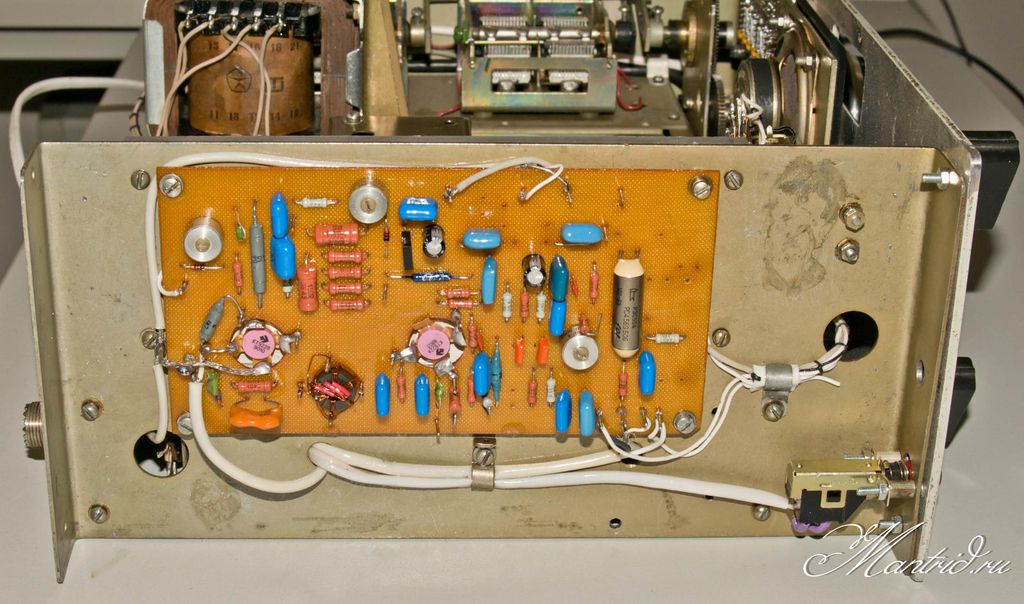

3. заменены "флажковые" К10-17 на слюдяные К31-хх и КМ-6 и все электролиты. Попутно обновлены все пайки. платы очищены и покрыты лаком.
Было:
Вложения доступны зарегистрированным пользователям
Вложения доступны зарегистрированным пользователям

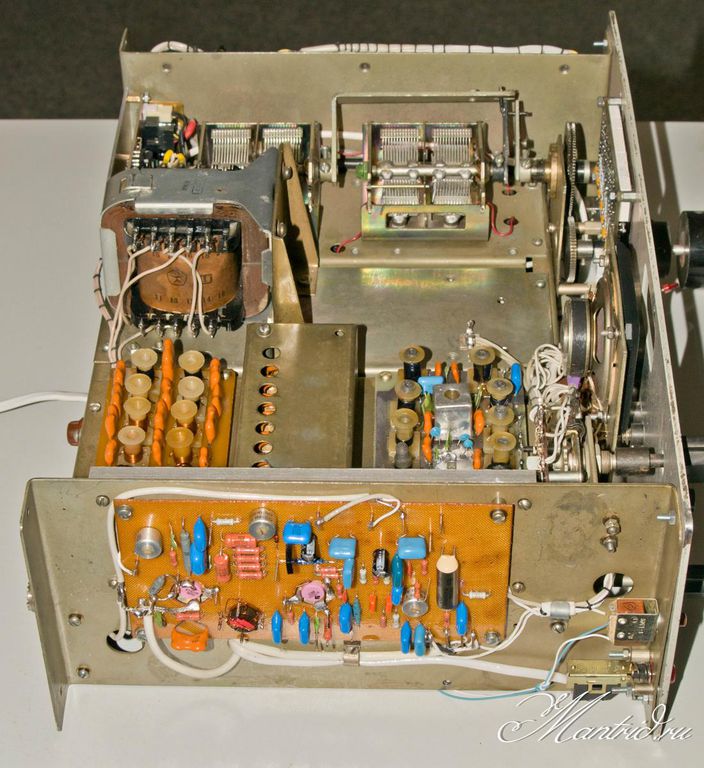

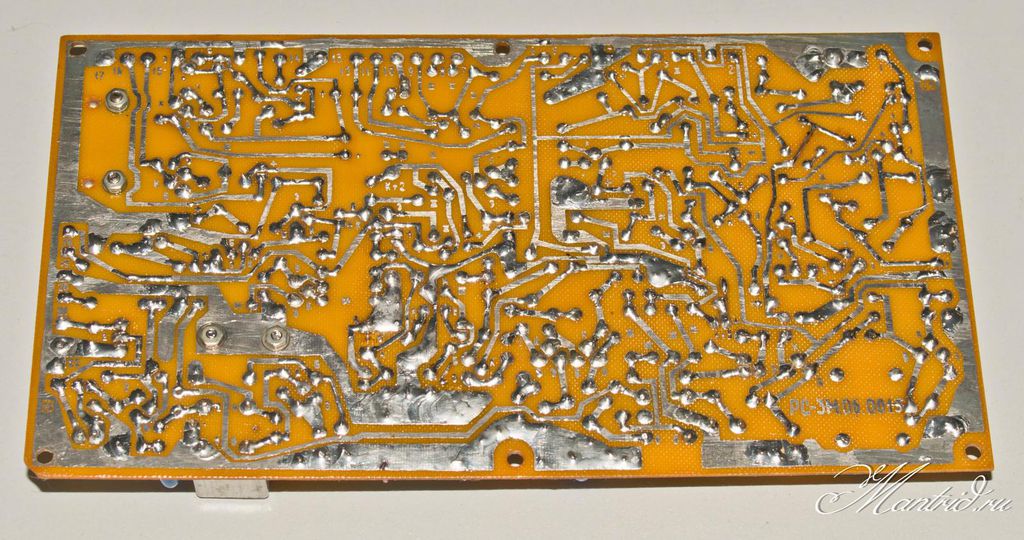

Стало:
Вложения доступны зарегистрированным пользователям
Вложения доступны зарегистрированным пользователям


Добавлено спустя 3 минуты 29 секунд:
Вместо миллиамперметра и на его место заподлицо установлен динамик с теми же габаритными размерами;
Полностью перебраны-перепаяны все платы и монтаж, за вычетом входных и выходных контуров;
Перебран и очень точно подогнан по диапазону перестройки ГПД: теперь без ЦАПЧ выбег частоты за час работы составляет не более 130 герц;
Во всех входных каскадах вместо КП303Д установлены КП303Е - выше усиление, меньше шумов.
Во всех кольцевых смесителях вместо связок из четырех диодов КД522 или КД514 установлены мегаправославные специализированные сборки 2Д523Б, используемые для тех же целей в профессиональной и военной аппаратуре связи;

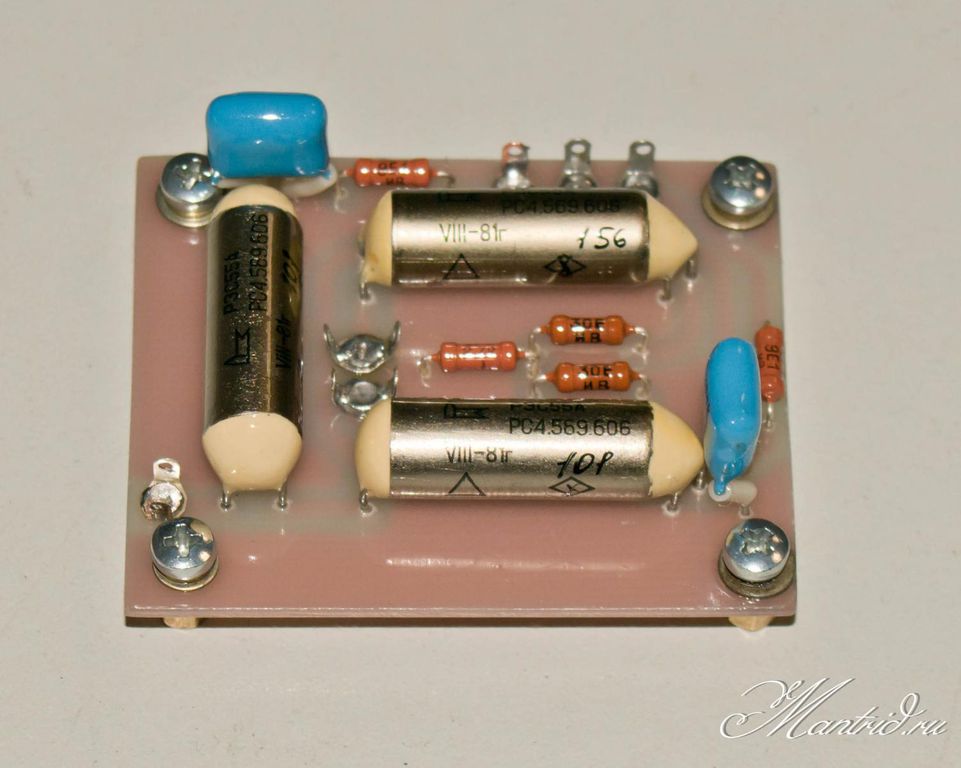

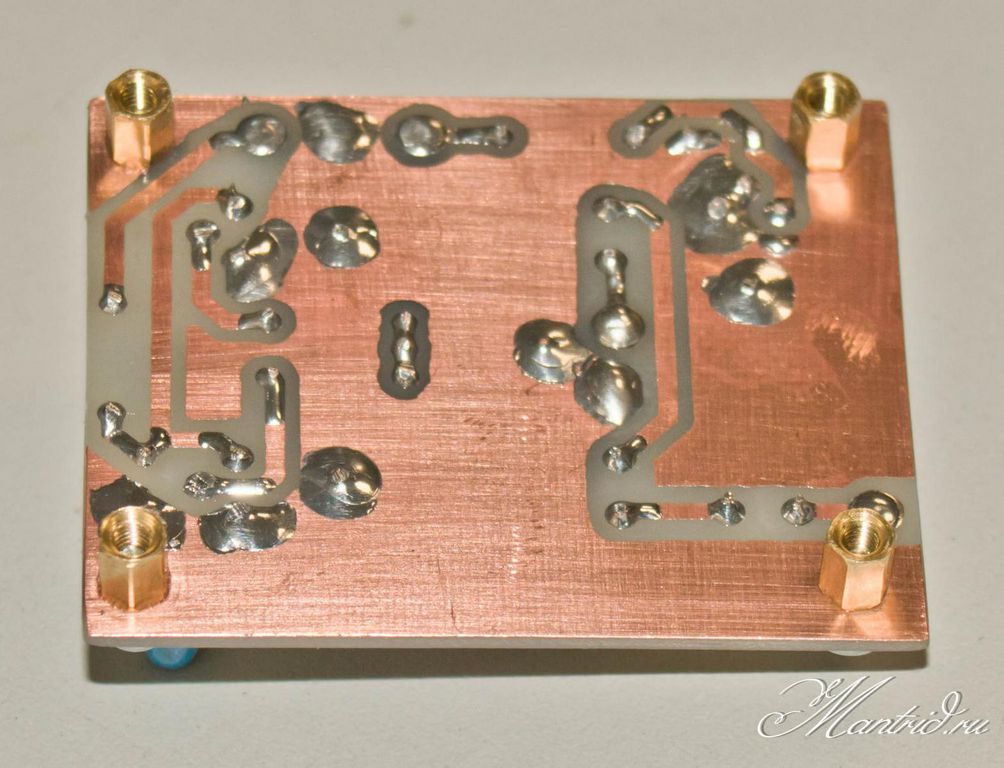

Изготовлена отдельная плата аттенюатора для входных цепей приемника вместо диодной порнографии, от которой возникает множество пораженных частот. Функционально это два реле РЭС-55А и Т-образный аттенюатор на искомые 12 децибелл, по рекомендациям из интернетов. Коммутация входа приемника так же производится с помощью аналогичного реле.
Вложения доступны зарегистрированным пользователям
Вложения доступны зарегистрированным пользователям

Перебрана и модернизирована плата усилителя мощности передатчика. Выходные транзисторы КТ922А, замучанные почти до смерти предыдущим владельцем и даже не имевшие нормального теплового контакта с радиатором, заменены на новенькие.
Вложения доступны зарегистрированным пользователям
Вложения доступны зарегистрированным пользователям


Добавлено спустя 13 минут 49 секунд:

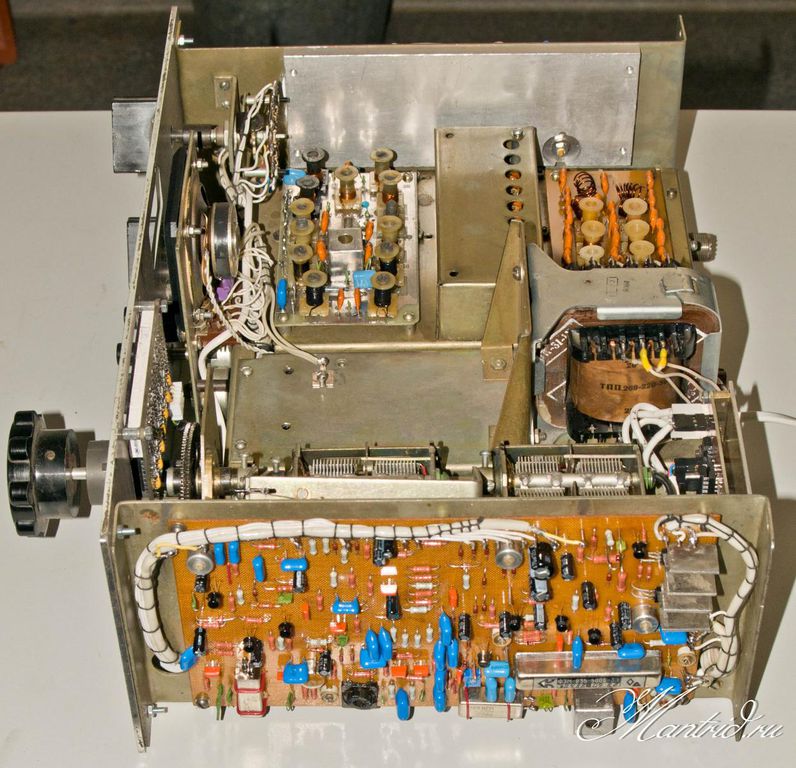

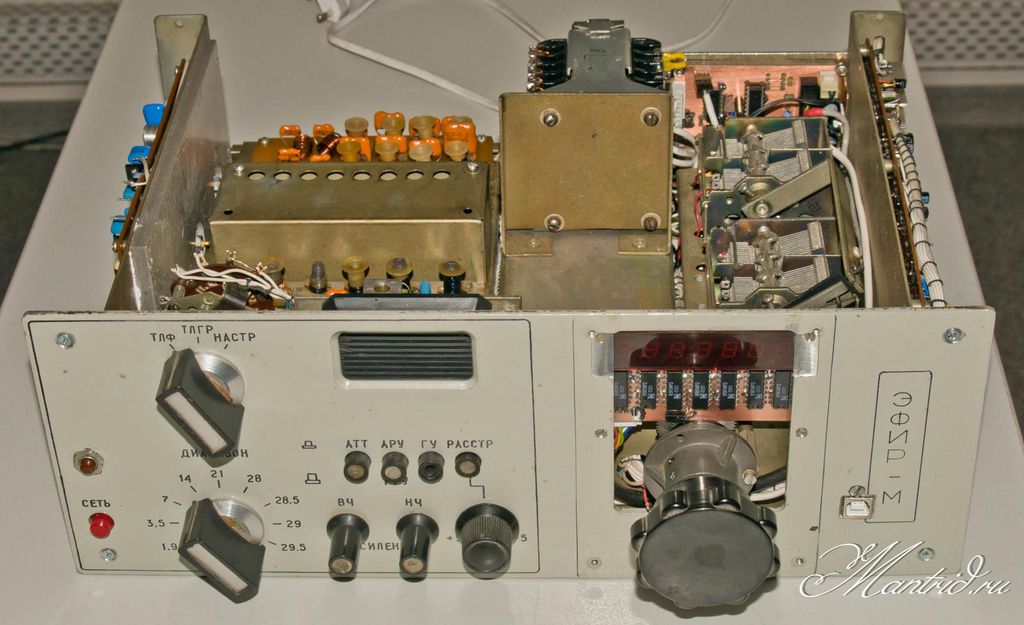

Вот что имеем на сегодняшний день:
Вложения доступны зарегистрированным пользователям

Вложения доступны зарегистрированным пользователям

Вложения доступны зарегистрированным пользователям

Вложения доступны зарегистрированным пользователям


Проверена работа аппарате в эфире: по личным ощущениям на слух приём приятнее чем на FT-450, как то прозрачнее. Конечно, ещё сильно шумит, но доработки продолжаются. Мощность на выходе 6-7 Ватт. На 3-й квадрат на 20м с RK1NWA 30марта проведено уверенно 6 QSO: Босния и Герцеговина, Италия, Болгария, Венгрия, Бельгия, Краснодарский край.
31 марта и 1 апреля уже из дома проведены связи на 20м (2-х элементная проволочная яги) с Венгрией, Болгарией и Македонией. Все связи в основном проводились в QRP-окне 14060. У большинства ответивших тоже 5 ватт.
Вечером 01 апреля на 80м сработал c OH4LA (InvV 10м над землей). Тот дал 599 и мы с ним успешно побеседовали. ДА у него был 1кВт, но я его слышал в глубокими замираниями :)
Нет аватара
R1NI

Сообщения: 349
Зарегистрирован: 06 мар 2011, 20:59
Откуда: п. Матросы
Имя: Игорь
Шек: FT857D, диполь 160, invV 80-40-20m; 2ел пров. ЯГи

rn1neb » 02 апр 2018, 19:34

Отлично! С удовольствием почитал материал. Спасибо!
73 !
