Доработка FT-450

R1NI » 28 мар 2016, 10:42

Доработал аппарат для работы в телеграфе с ПК. Спасибо большое за помощь моему коллеге - талантливому инженеру Александру Иванову.
Единственный "глюк", а может и особенность FT-450 - при подаче PTT (RTS) в данную точку (на разъем DATA) вместе с передачей идет тональник. Поэтому сигнал остается не задействованным. Особенно это мешает в цифре, пришлось включить DIG VOX.
Вложения

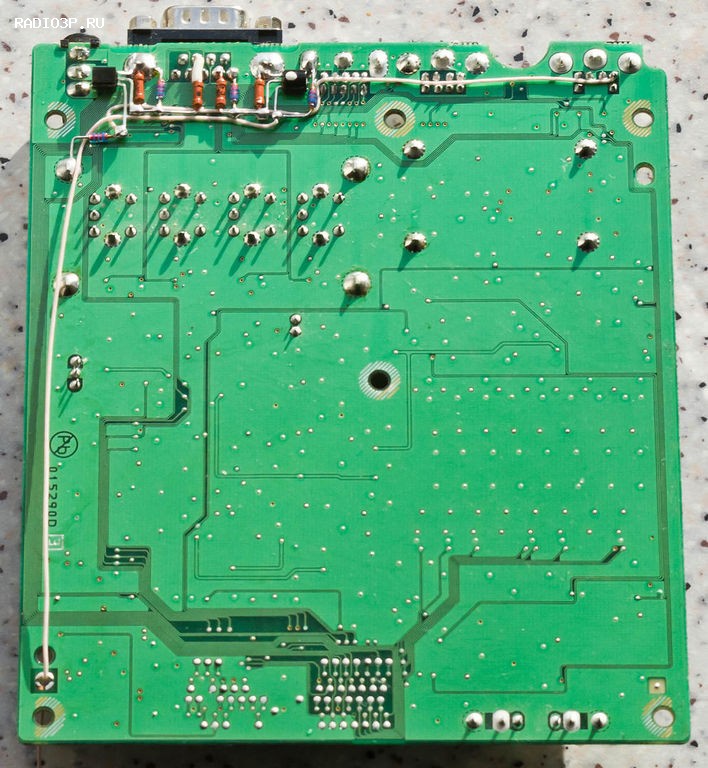

_DSC0660.jpg прокладка провода на манипуляцию 2
Вложения доступны зарегистрированным пользователям

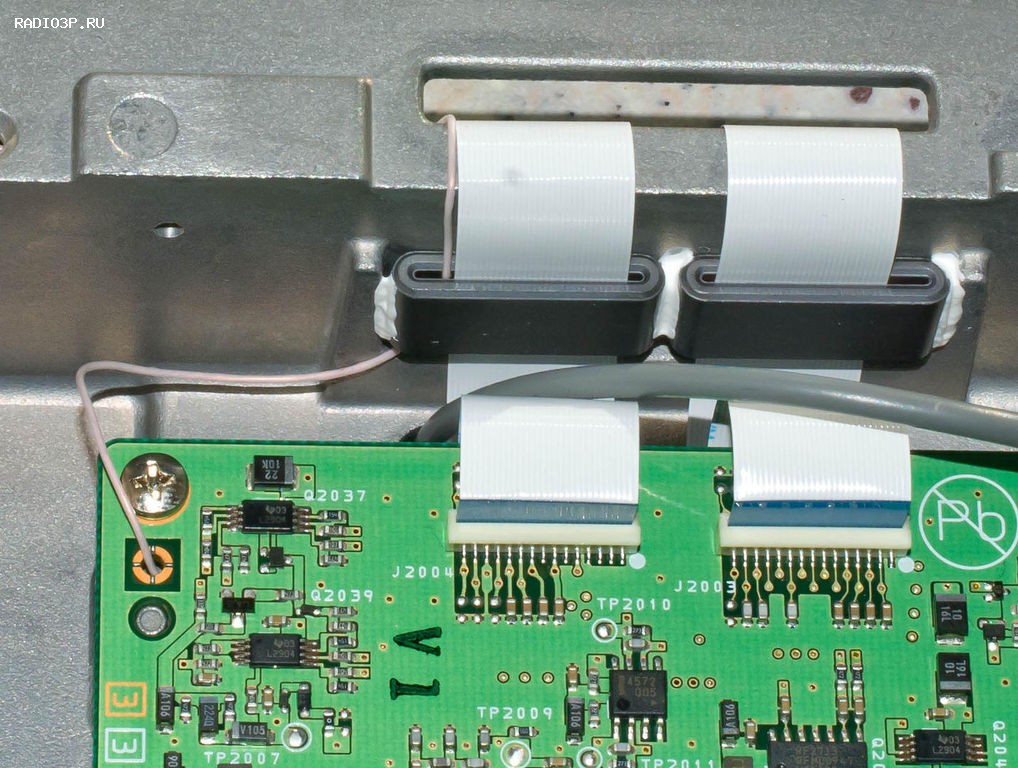

_DSC0642.jpg прокладка провода на манипуляцию
Вложения доступны зарегистрированным пользователям

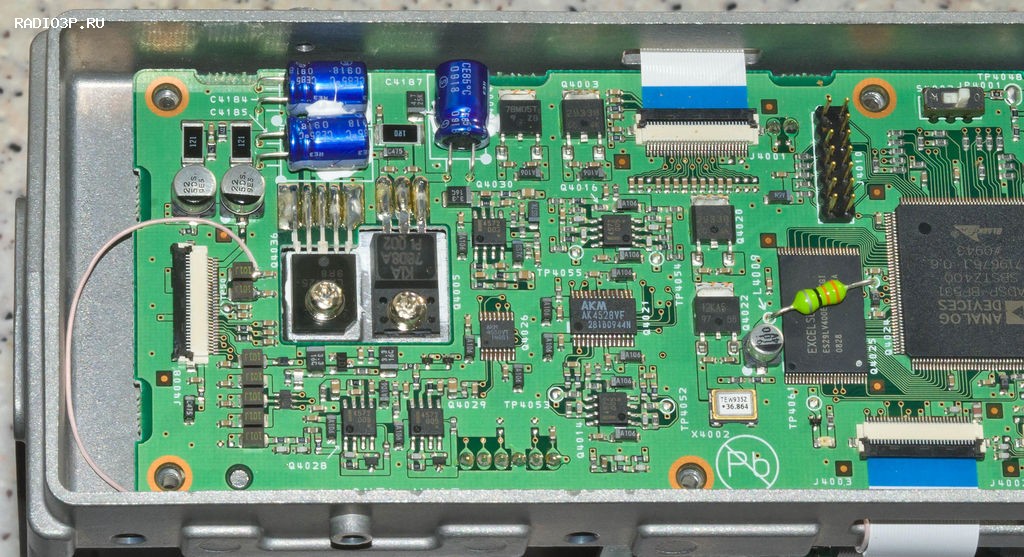

_DSC0655.jpg подключение CW манипуляции
Вложения доступны зарегистрированным пользователям

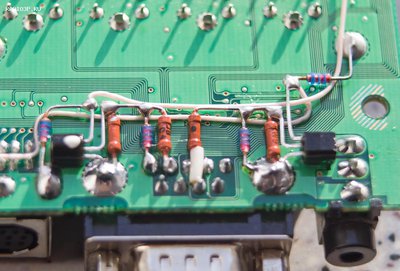

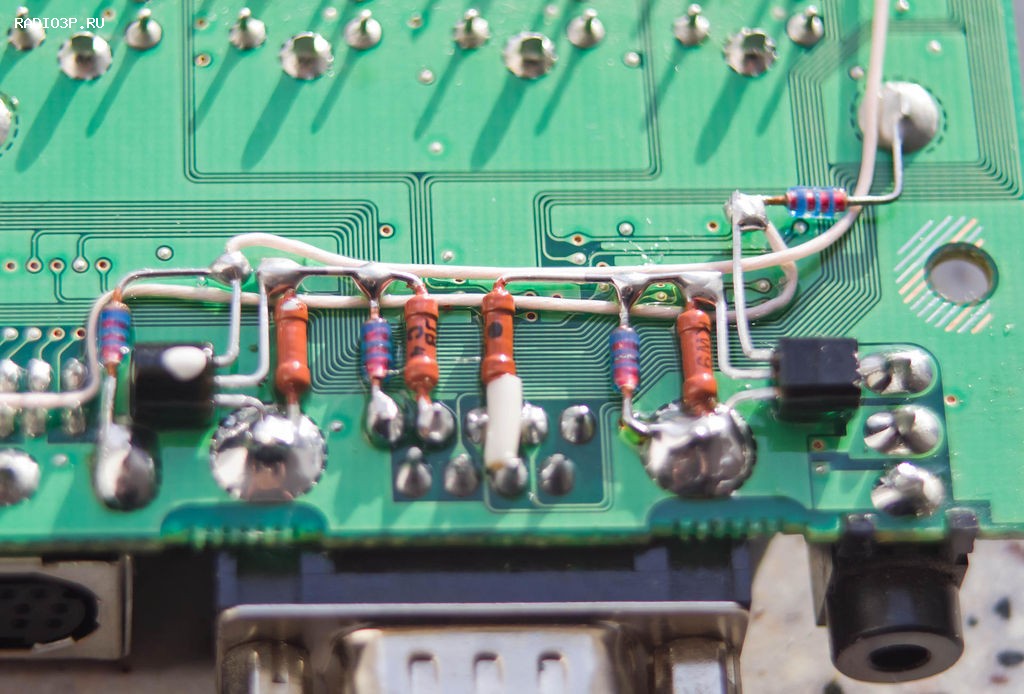

_DSC0623.jpg реализация схемы на плате
Вложения доступны зарегистрированным пользователям

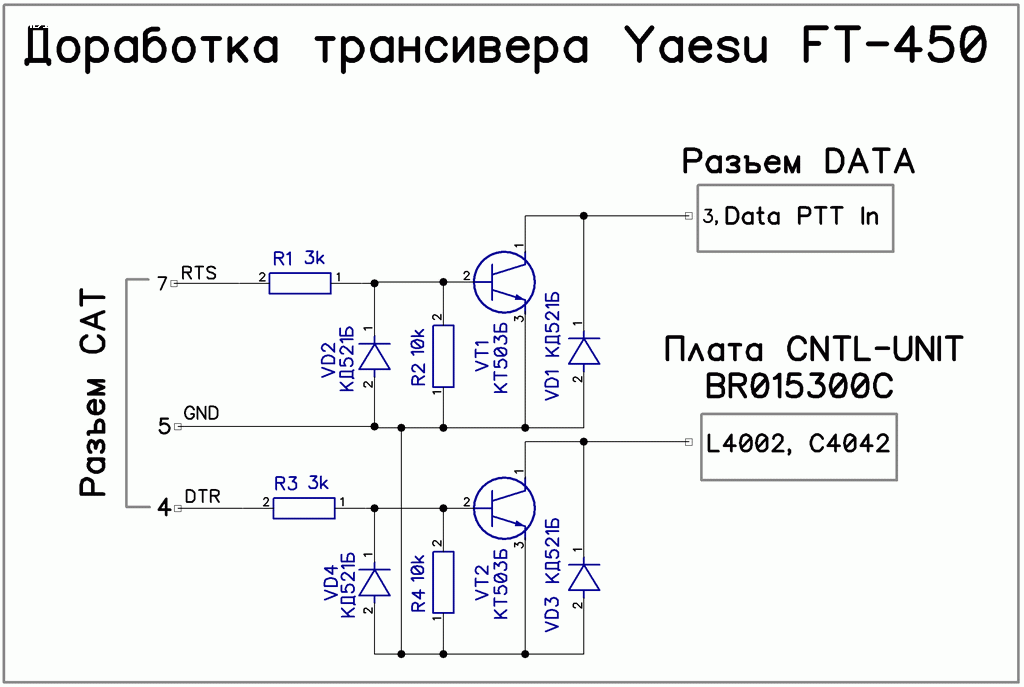

ft450_hack.gif схема
Вложения доступны зарегистрированным пользователям
