Трансивер Drake TR-4C

rn1neb » 11 фев 2014, 22:28

Думал куда поместить этот материал (в "Трансиверы" или "Старое радио").
Поместил сюда, хотя радио довольно старое. Но ведь это же трансивер!
Побывал у меня дома американский ламповый аппарат в комплекте с самодельным блоком питания и никак не желающий работать на передачу.

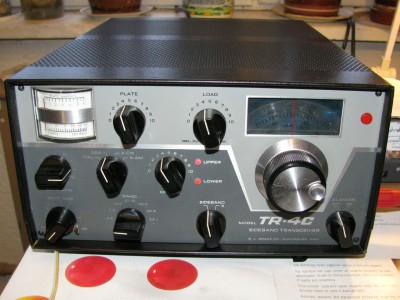

IMG_3309.jpg Трансивер Drake TR-4C
Вложения доступны зарегистрированным пользователям

Блок питания даже не стал фотографировать, так как он был весьма страшен на мой взгляд. Сначала взялся за полную переделку блока питания с использованием рамы от корпуса от старого БП (раньше это был какой-то измерительный прибор). Взял анодно-накальный трансформатор и часть электролитических конденсаторов от старой самоделки. В Интернете нашёл описание трансивера и новый БП сделал похожим на "родной" настолько, насколько позволили выходные обмотки трансформатора.

Drake_TR-4C HF Comms Reciever_Manual.zip Схема трансивера Drake TR-4C
Вложения доступны зарегистрированным пользователям

Вместо удвоения напряжения получились два двухполупериодных выпрямителя на диодах КД202Р. Для выпрямителя отрицательного напряжения смещения использовал импортный диодный мост.
Правда не удержался и на всякий случай добавил стабилизатор напряжения смещения первой сетки оконечного каскада и переключатель сетевого напряжения 220-250В (первичные обмотки трансформатора позволяли проделать такой фокус). Почти все детали разместились на печатной плате, нарисованной спиртовым раствором канифоли и протравленной хлорным железом.

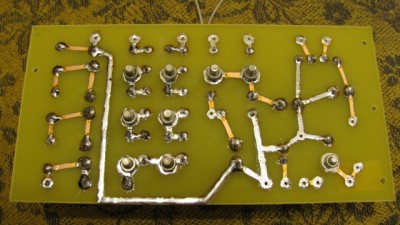

IMG_3277.jpg Плата БП со стороны пайки
Вложения доступны зарегистрированным пользователям

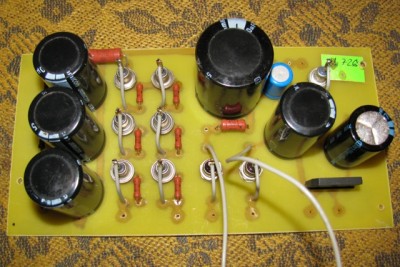

IMG_3276.jpg Плата БП со стороны деталей
Вложения доступны зарегистрированным пользователям

В результате получилось изделие, которое меня уже вполне устраивало и затем я занимался только самим аппаратом.

IMG_3282.jpg Обновлённый блок питания
Вложения доступны зарегистрированным пользователям

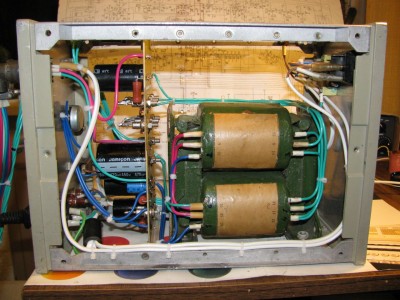

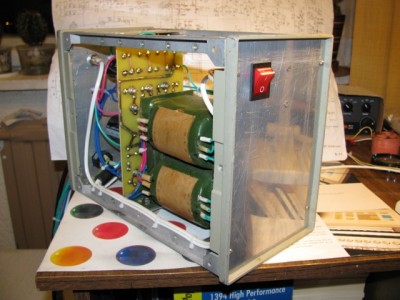

IMG_3280.jpg Блок питания внутри
Вложения доступны зарегистрированным пользователям

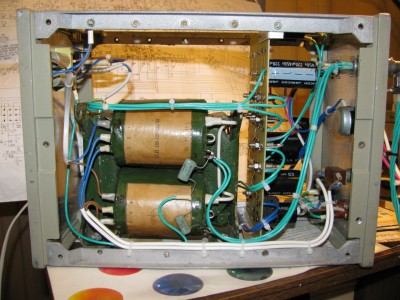

IMG_3285.jpg БП другая сторона
Вложения доступны зарегистрированным пользователям


Продолжение следует...
73 !
Аватара пользователя
rn1neb

Сообщения: 812
Зарегистрирован: 24 ноя 2009, 22:47
Откуда: Карелия, Петрозаводск
Шек: ZS-1,Flex-1500,FT-950,FT-817ND,FT-857D,IC-7000
Автомобиль: Fuji Wendigo 1.1

Re: Трансивер Drake TR-4C

rn1neb » 08 июл 2014, 16:05

Внутри трансивер выглядел довольно неплохо. Только кто-то вставил внутрь платку выпрямителя со стабилизированным выходом для питания микрофона или микрофонного усилителя. Плата выглядела инородным телом внутри аппарата и была с негодованием демонтирована. Монтаж трансивера сохранился довольно неплохо и кроме пары отвалившихся проводков и нескольких неродных деталей там всё было хорошо.

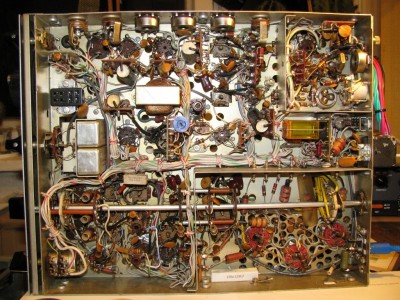

down.jpg Вид на монтаж снизу
Вложения доступны зарегистрированным пользователям

После приведения в порядок монтажа передача не появилась. Оказалось что проблема в многоконтактном реле переключения режимов RX/TX. У него сильно подгорели и загрязнились две контактные группы (коммутация антенны и напряжения 250 вольт).

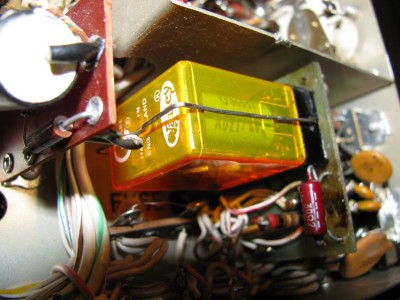

rele.jpg То самое реле
Вложения доступны зарегистрированным пользователям

После чистки и подгибания контактов передача появилась. Правда выходная мощность на ВЧ диапазонах оказалась заметно меньше, чем на НЧ.
Также в аппарате отсутствовала лампа, отвечающая за VOX.
Ещё несколько фото трансивера...

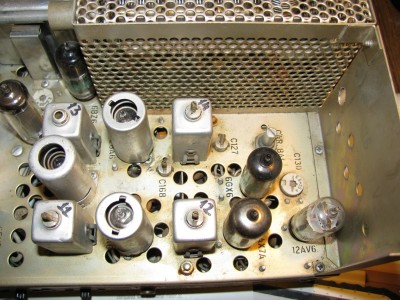

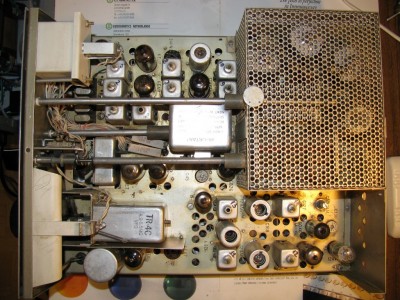

up.jpg Вид сверху
Вложения доступны зарегистрированным пользователям

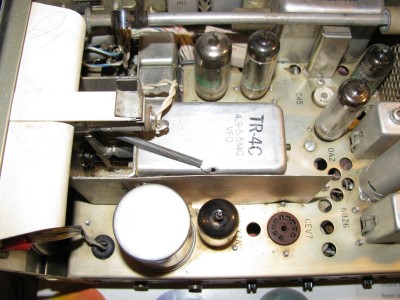

2.jpg Пустая панелька VOX
Вложения доступны зарегистрированным пользователям

Подходящей лампы найти не удалось (а VOX похоже был не очень нужен), поэтому пришлось выровнять напряжения накалов ламп включением мощного проволочного резистора.

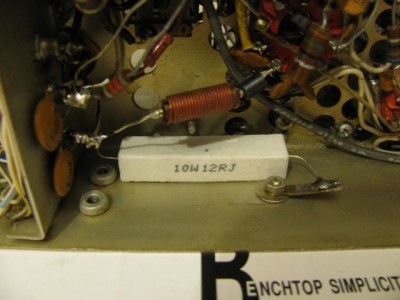

resistor.jpg Резистор, заменяющий накал лампы
Вложения доступны зарегистрированным пользователям

В аппарате накалы ламп запитаны от напряжения 12,6В и включены последовательно-параллельно.
При подключении низкоомного "транзисторного" динамического микрофона МД-66 сигнала явно не хватало для "раскачки" передающего тракта, поэтому при проведении пробных связей приходилось почти кричать в микрофон.

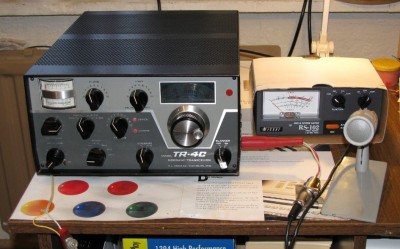

test.jpg Проверка трансивера работой в эфире
Вложения доступны зарегистрированным пользователям

Для этого трансивера нужен высокоомный "ламповый" микрофон, которого у меня в хозяйстве не оказалось.

Ещё несколько фото трансивера...

up.jpg Вид сверху
Вложения доступны зарегистрированным пользователям


Вложения доступны зарегистрированным пользователям


Вложения доступны зарегистрированным пользователям

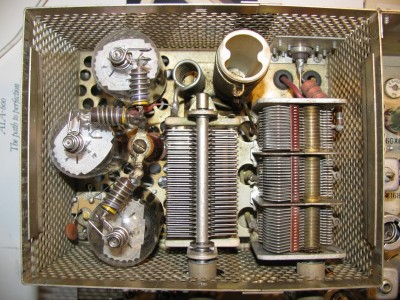

PA.jpg Оконечный каскад
Вложения доступны зарегистрированным пользователям
