Интересные / непонятные радиодетали

Разговоры на разные околорадиолюбительские темы

rn1neb » 30 окт 2021, 13:15

alex83:Кито угодает, что за дитоль?

Похоже на мостик выпрямительный. Два провода - вход переменки,
выход - плюс и минус.
А вот по какой технологии он выполнен это вопрос. Вряд ли германий или кремний.
Скорее всего селеновые или меднозакисные вентили.
Очень удобно устанавливается в отверстие на шасси,
подобно электролитическим конденсаторам.
--... ...--
Аватара пользователя
rn1neb
Шек: FT-817ND, IC-705, X6100, IC-7000, IC-7300, ZS-1
Откуда: Карелия, Петрозаводск

alex83 » 30 окт 2021, 19:11

Да, он самый, селеновый.
Образца 50-х, от немецкого производителя AEG.
Аватара пользователя
alex83
Имя: Александр

alex83 » 05 ноя 2021, 18:16

Аватара пользователя
alex83
Имя: Александр

Mantrid » 05 дек 2021, 22:46

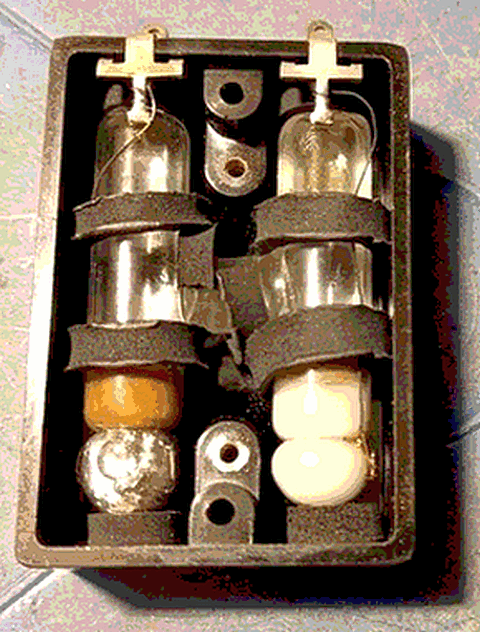

Это есть "Нормальный ненасыщенный элемент", если правильно помню название. Источник очень слабого тока, но крайне стабильного напряжения. Вещица из метрологии, ею то ли вольтметры очень высокоомные поверяли когда-то, то ли она была ИОНом в калибраторах напряжения. В настоящее время ценности не представляет.
Нет аватара
Mantrid
Имя: Александр
Откуда: г. Петрозаводск

alex83 » 06 дек 2021, 00:09

Всё верно, он самый.
Аватара пользователя
alex83
Имя: Александр

alex83 » 11 янв 2022, 11:19

Что за дитоль?
Аватара пользователя
alex83
Имя: Александр

rn1neb » 12 янв 2022, 23:37

alex83:Что за дитоль?
Перейти к сообщению

На предохранитель похож. Может даже быстрый (быстродействующий). На ток 0,2 А.
--... ...--
Аватара пользователя
rn1neb
Шек: FT-817ND, IC-705, X6100, IC-7000, IC-7300, ZS-1
Откуда: Карелия, Петрозаводск

alex83 » 13 янв 2022, 00:28

Похоже на то.
Аватара пользователя
alex83
Имя: Александр

alex83 » 24 янв 2022, 00:59

Внезапно, узнал кое-что новое о белых светодиодах, оранжевых транзисторах и черных варикапах.
viewtopic.php?p=7949#p7949
Аватара пользователя
alex83
Имя: Александр

alex83 » 30 янв 2022, 13:50

В продолжение темы оловянных "усов".
Они растут не только внутри радиодеталей, но и снаружи.
Выросли за 2 года, пока ТВ лежал на полке и не использовался.
phpBB [media]
Аватара пользователя
alex83
Имя: Александр

rn1neb » 31 янв 2022, 21:28

alex83:В продолжение темы оловянных "усов".
Перейти к сообщению

Интересное явление. Почитал про него https://zctc.ru/sections/tokoprovodyashie_kristalli_olova.
--... ...--
Аватара пользователя
rn1neb
Шек: FT-817ND, IC-705, X6100, IC-7000, IC-7300, ZS-1
Откуда: Карелия, Петрозаводск

alex83 » 31 янв 2022, 22:26

Дааа, интересно. Конформное покрытие.
В связи со всем этим начинаешь несколько под другим углом смотреть на заливку плат и закраску паек лаком в ответственной технике.

И природа роста, как я понял, получается больше механическая. А так хотелось верить во что-нибудь сверхъестественное :mrgreen:

Конформное покрытие
Конформное покрытие – защитное покрытие, предназначенное для защиты поверхности монтажного основания и компонентов готовой электронной сборки от внешних воздействий окружающей среды при эксплуатации: повышенных температур, влаги, загрязнений, химических и механических воздействий, а также снижения электромиграции и увеличения механической прочности паяных соединений. Покрытие обладает сильной адгезией и повторяет форму готовой сборки.

Конформные покрытия выполняются на основе акрила, уретана, парилена, силикона и наносятся методами погружения, распыления, нанесения кистью, а также на автоматизированных установках селективного нанесения.

После нанесения покрытие проходит операцию отверждения, выполняемого под воздействием УФ-излучения либо тепла (ИК-излучения и конвекции). Ряд материалов предусматривает двойной механизм отверждения – под воздействием УФ-излучения и атмосферной влаги, облегчающей отверждение в теневых зонах. Для облегчения визуального контроля целостности покрытия при УФ-облучении соответствующие материалы в местах образования покрытия светятся синим светом.
Аватара пользователя
alex83
Имя: Александр

И снова про усы

alex83 » 09 дек 2022, 00:07

phpBB [media]
Аватара пользователя
alex83
Имя: Александр

rn1neb » 11 янв 2024, 00:43

alex83:Да что же здесь происходит?!

Обучение процессу плавания, очевидно.
--... ...--
Аватара пользователя
rn1neb
Шек: FT-817ND, IC-705, X6100, IC-7000, IC-7300, ZS-1
Откуда: Карелия, Петрозаводск

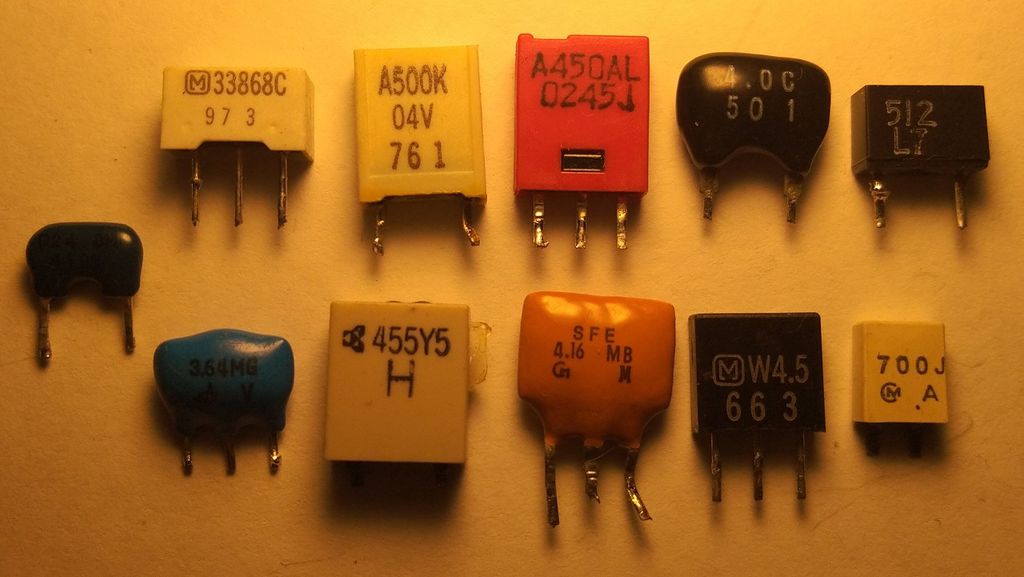

alex83 » 11 янв 2024, 16:13

Керамические резонаторы очевидно.
Аватара пользователя
alex83
Имя: Александр

rn1neb » 12 янв 2024, 00:20

alex83:Керамические резонаторы очевидно.

Так оно и есть.

--... ...--
Аватара пользователя
rn1neb
Шек: FT-817ND, IC-705, X6100, IC-7000, IC-7300, ZS-1
Откуда: Карелия, Петрозаводск

alex83 » 12 янв 2024, 00:34

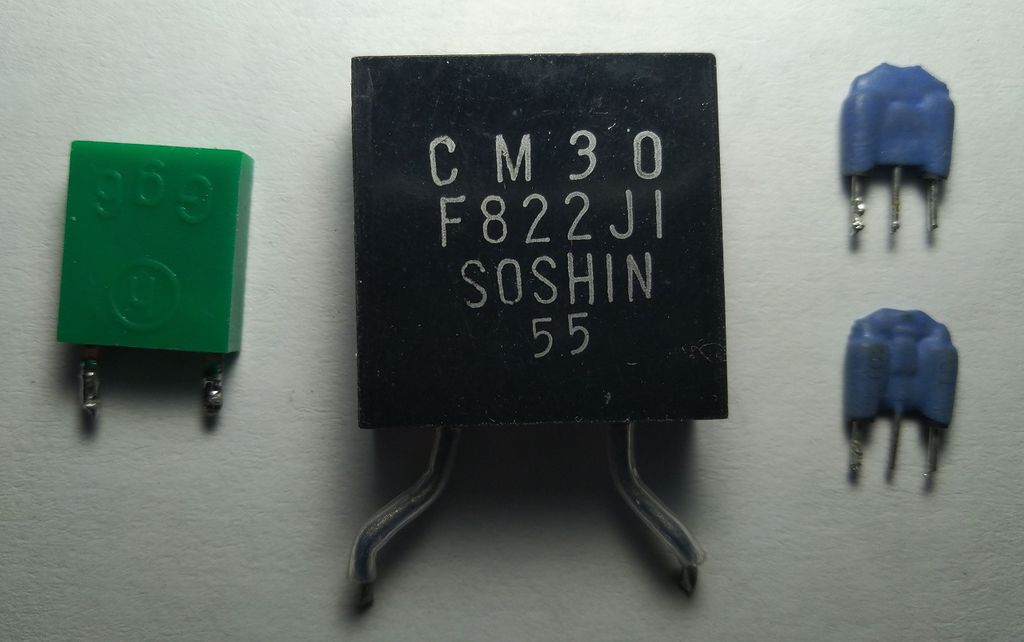

Слева похож на керамический резонатор.
По центру кондер.
Справа похоже какие-то фильтры.
Аватара пользователя
alex83
Имя: Александр

rn1neb » 14 янв 2024, 23:12

alex83:Слева похож на керамический резонатор.
По центру кондер.
Справа похоже какие-то фильтры.

Похоже на резонатор. Но сам ещё не уверен. Кондёр какой-то необычный, но точно он. И эти хреновинки видимо таки фильтры.
--... ...--
Аватара пользователя
rn1neb
Шек: FT-817ND, IC-705, X6100, IC-7000, IC-7300, ZS-1
Откуда: Карелия, Петрозаводск

rn1neb » 21 фев 2024, 22:32

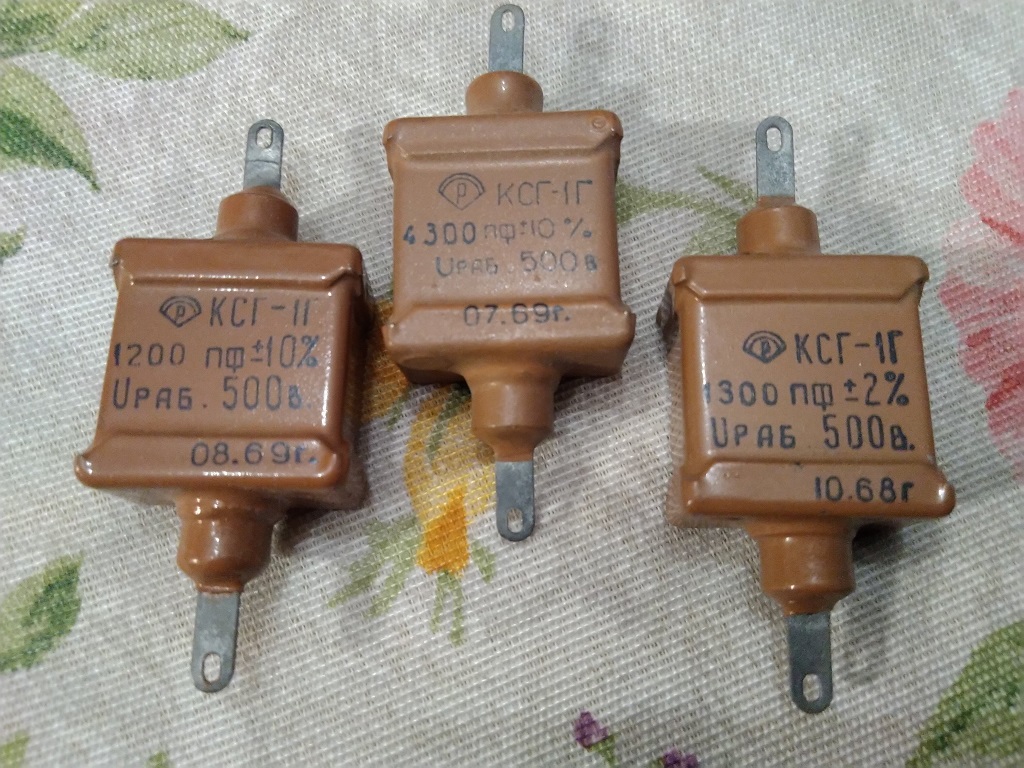

Они прекрасны, не правда ли?
--... ...--
Аватара пользователя
rn1neb
Шек: FT-817ND, IC-705, X6100, IC-7000, IC-7300, ZS-1
Откуда: Карелия, Петрозаводск

alex83 » 21 фев 2024, 22:45

О да! Фап-фап-фап.
