Интересные / непонятные радиодетали

[rn1neb]

P.S. А противогазик пора поменять!

Хорошо подогнанный старый противогаз лучше новых двух!

[ua1ndm]

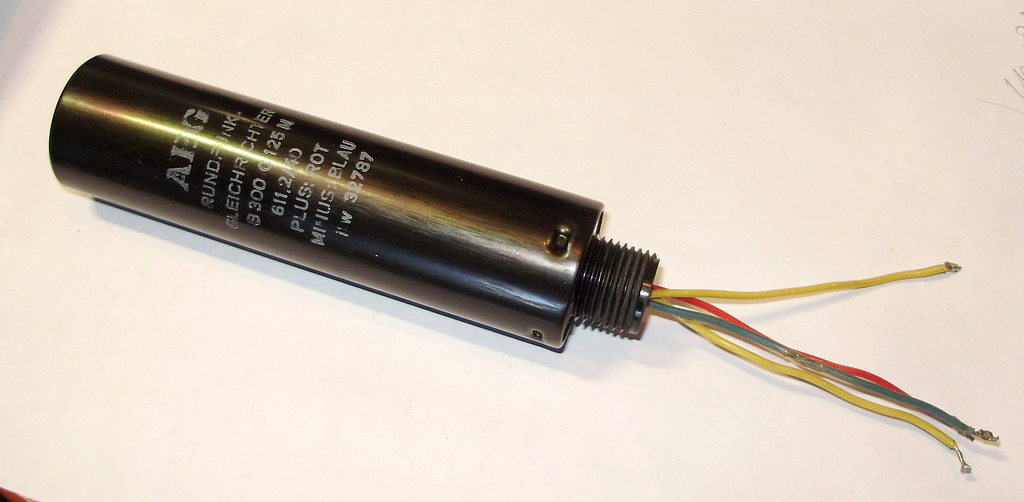

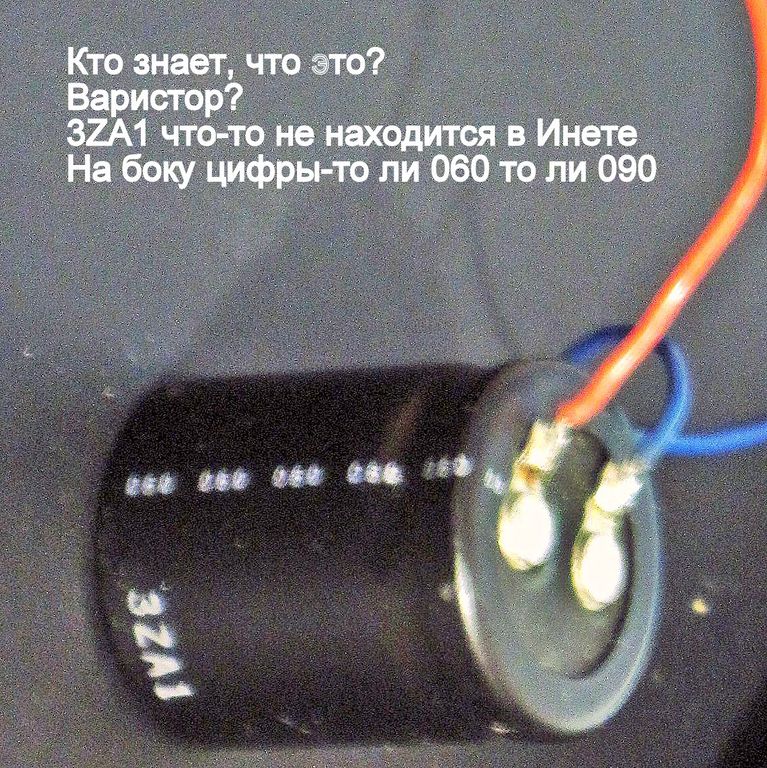

HELP !!!

[alex83]

Навряд варистор, их в таких корпусах не делают. Варистор должен безопасно взрываться, без пожара.
Корпус электролита, а внутри может быть всё что угодно, например, ионистор.
https://www.google.com/search?q=%D0%B8% ... 29&bih=604
Цвет проводов тоже как бэ на полярность намекаэ.

[rn1neb]

HELP !!!

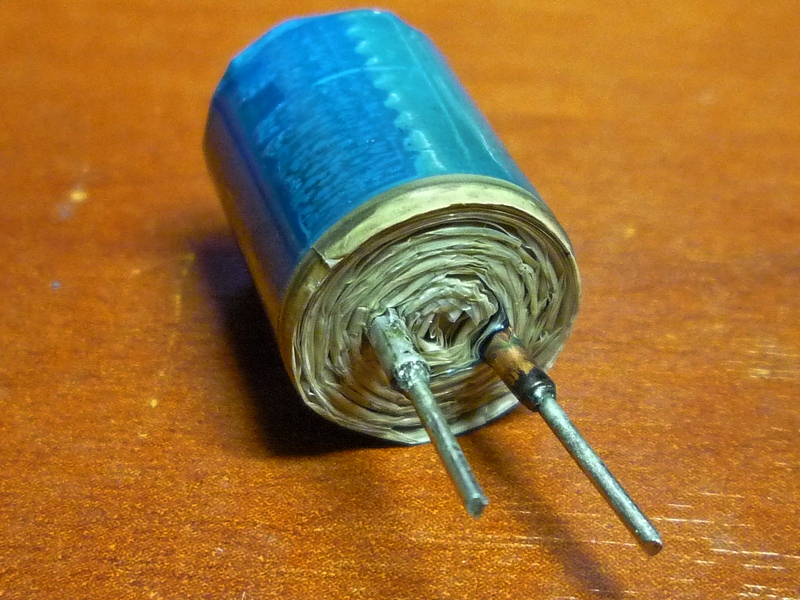

Вскрытие покажет...

[alex83]

Если ионистор, так его можно аккуратно попробовать зарядить. Если будет какой-то остаточный заряд, то точно что-то емкостное.

[alex83]

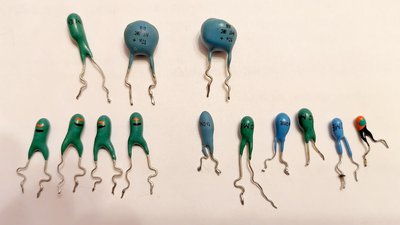

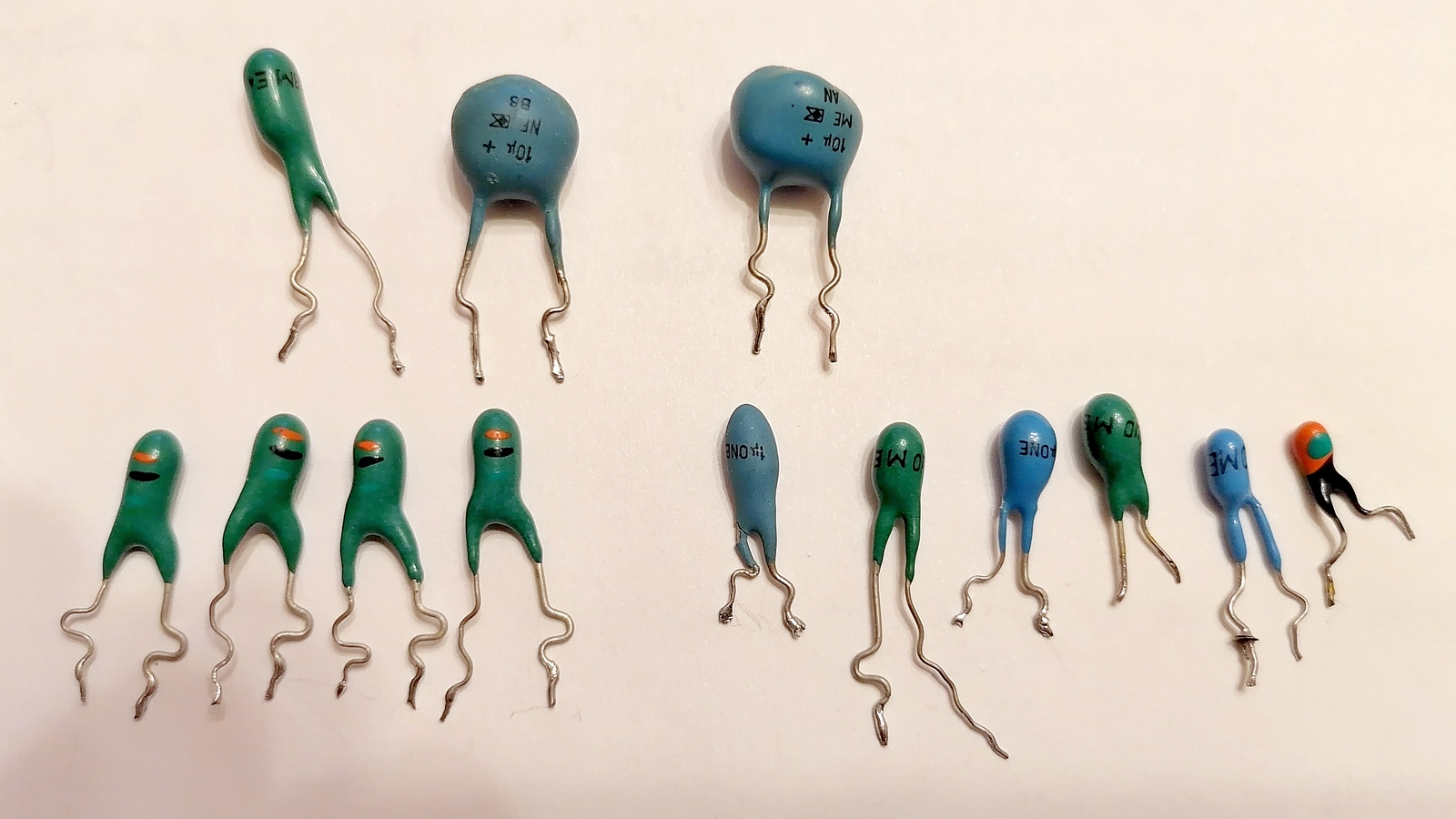

Шутки в сторону. Кто может подсказать тип данных конденсаторов. Ножки тонкие, кривые, штаны рваные, худые. Похоже какой-то советский тантал.

[rn1neb]

Похоже какой-то советский тантал.
Перейти к сообщению

Кажется это не советский тантал, а ниобий. Тип К53-19.

[alex83]

Интересные конденсаторы. Интересно себя ведут. Позже сделаю пост по ним.

Пока искал в гугле "ниобиевые конденсаторы" попалось:
"Нио́ба — в древнегреческой мифологии дочь Тантала и Дионы"
Дионовые конденсаторы есть?

А если серьёзно то вот:
https://eandc.ru/pdf/kondensator/k53-19.pdf
Теперь хоть понятно, где у них что.

[alex83]

Собственно вот по какой причине меня заинтересовали эти кондеры:
viewtopic.php?f=29&t=626&p=7351#p7351

[alex83]

Интересно, что это за деталь такая... Обозначена, вроде, как Л1.

[Mantrid]

ТВБшки есть, если кто в теме. Целая коробка, хоть и на небольшие токи. Никому не надо для антенного (мили)амперметра?

[alex83]

Кто знает, что за деталь

[alex83]

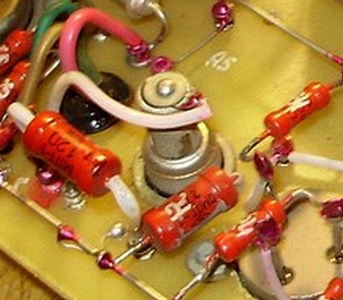

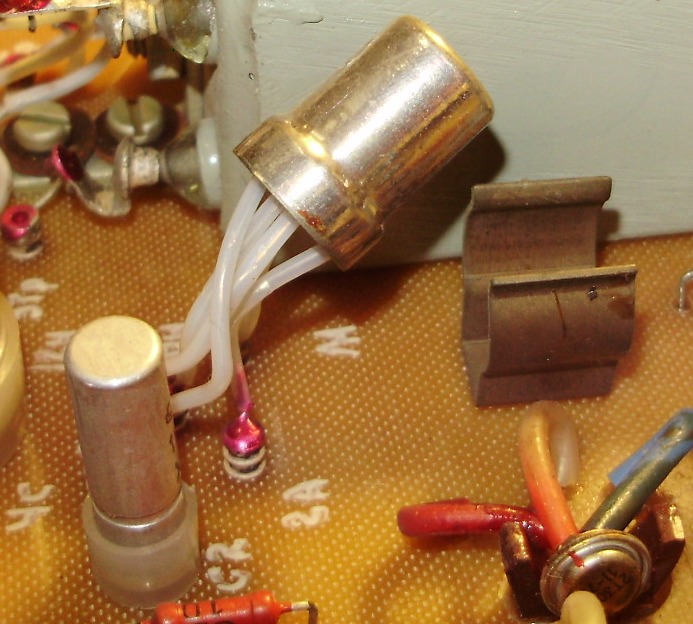

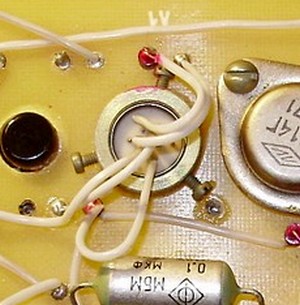

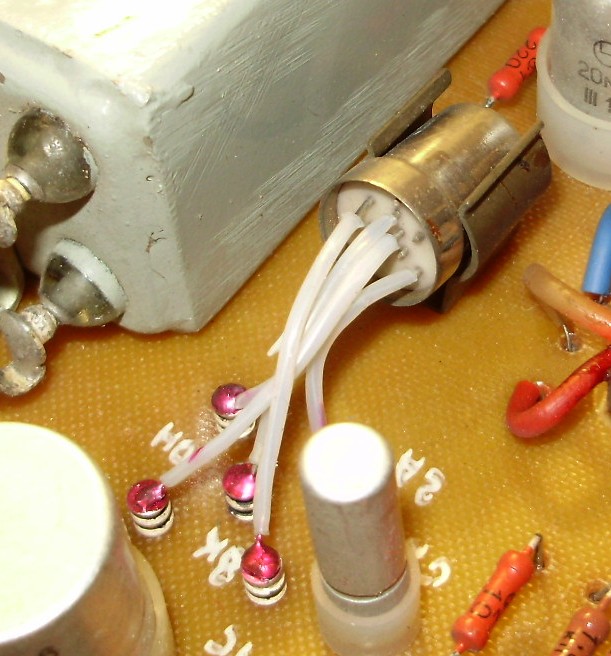

Ещё одна непонятная "лампочка"

[alex83]

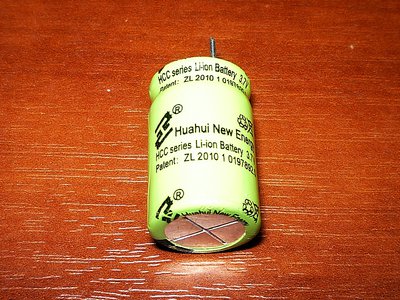

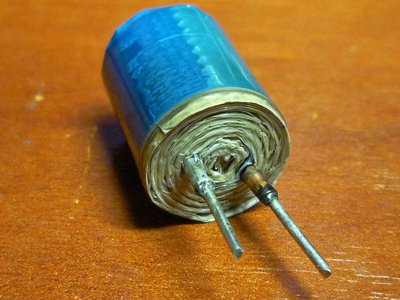

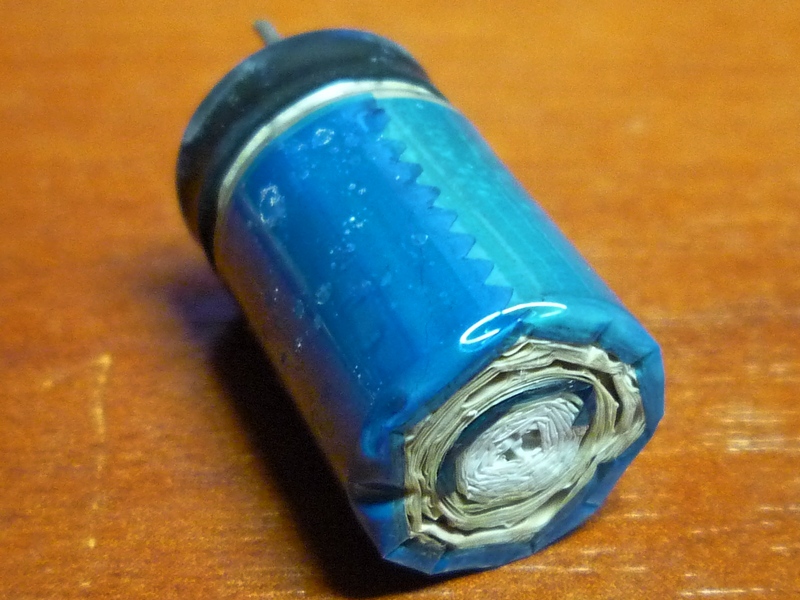

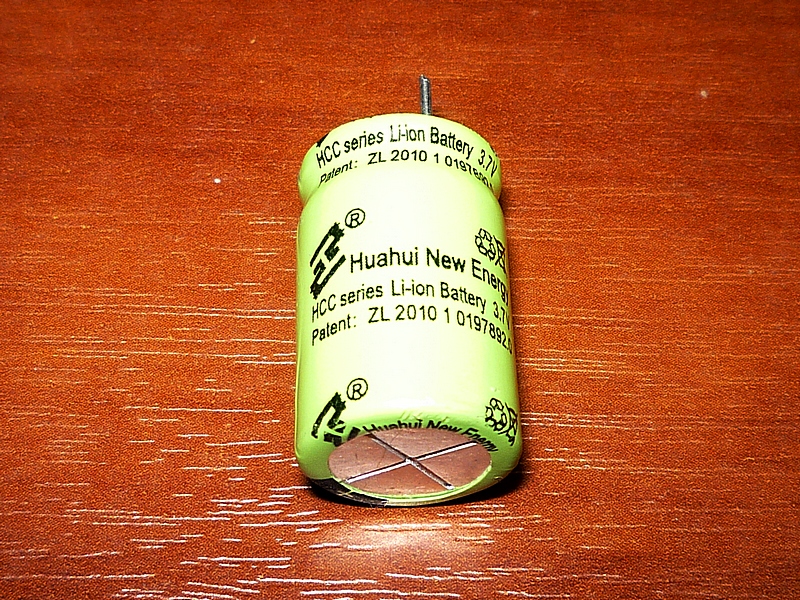

Оказывается, в корпусах от электролитов бывают и аккумуляторы.
И сохнут они также как электролиты, и никакой схемы контроля заряда.
Хуахуй, вобщем.

[rn1neb]

Необычный аккумулятор... А детальки "лампочки", так это они и есть. Нувисторы так называемые. 6С51Н, 6С52Н и прочие.

[alex83]

Таки да, они самые
https://ru.wikipedia.org/wiki/%D0%9D%D1 ... 0%BE%D1%80

[alex83]

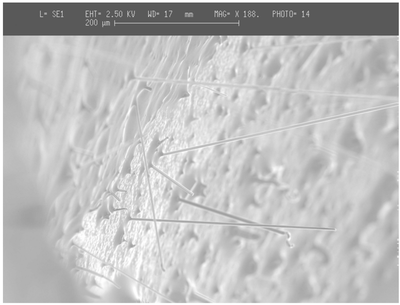

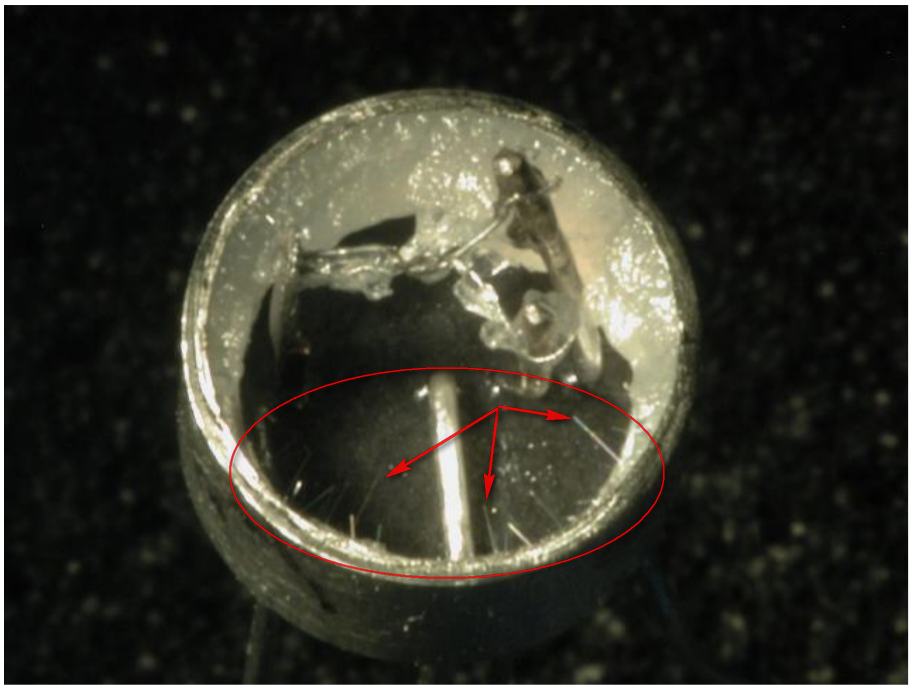

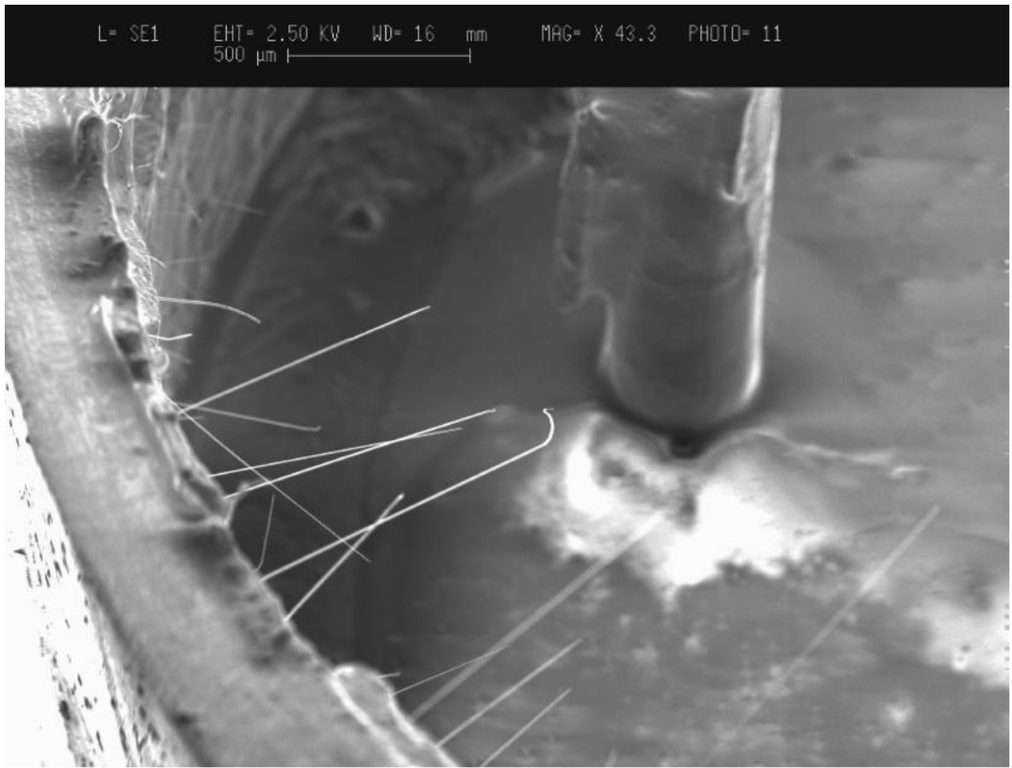

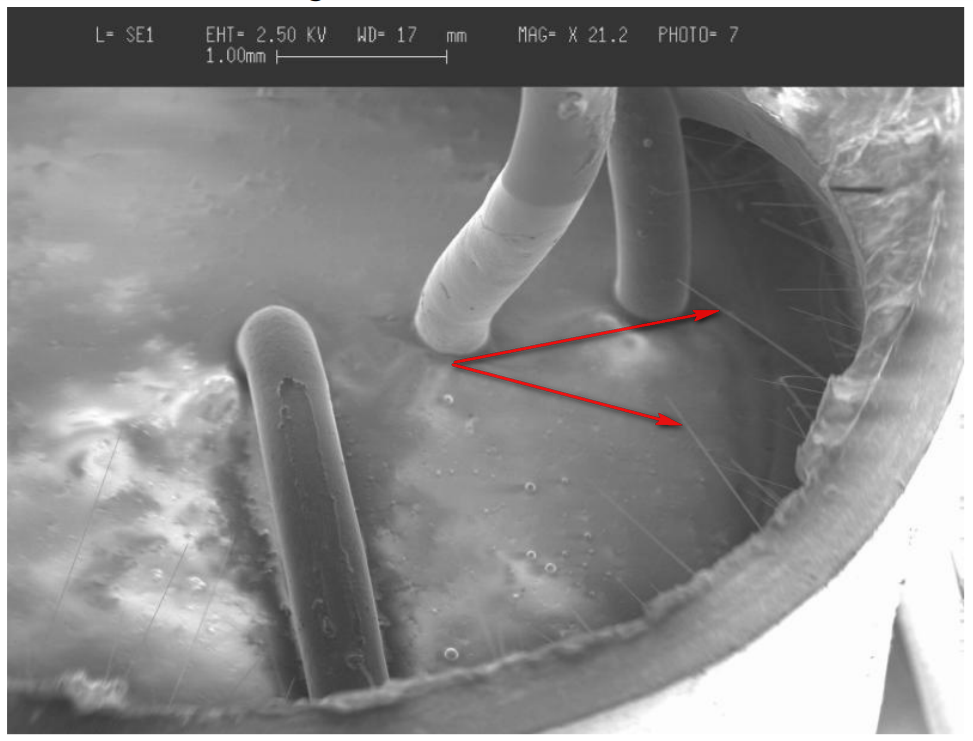

Внутри радиодитолей встречается интересное явление - межэлектродные иглы, когда от одного электрода или экрана начинает расти проводящая(обычно оловянная) нано-игла к другому электроду, приводя в итоге к замыканию.
Явление было выявлено ещё дидами во времена ламповой техники и получило название "усы" (whiskers). Происходит по причине, так называемой, миграции металлов, причины которой в некоторых случаях до конца не выяснены. Данный процесс может происходить даже в неработающих радиоэлементах, которые никогда и нигде не были установлены, но пролежали при этом много лет.

1959-arnold-metal-whiskers-in-electronics.pdf

(1.48 Мб) Скачиваний: 687

whiskers-inside-af114-transistors.pdf

(2.28 Мб) Скачиваний: 630

[rn1neb]

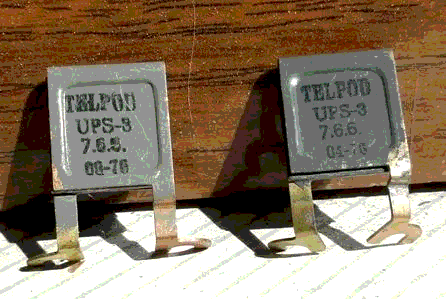

А с этой серой штуковиной с мощными выводами теряюсь в догадках. Шунт что ли... Или такой бред как самовосстанавливающийся предохранитель? Есть стойкое ощущение что такие штуки уже где то видел, а где и что это не помню. Селеновый или купроксный "диод"? Вряд ли.

[alex83]

Это прародитель варистора или TVS-диода. Фриттер. Применялся в телефонии. Подключался параллельно телефонному капсюлю для гашения импульсных скачков напряжения.

Фриттер — ограничитель напряжения предназначается для защиты уха абонента от различных акустических ударов и щелчков. Акустические удары могут возникнуть в результате резкого увеличения звукового давления, развиваемого телефонным капсюлем при высоких импульсах напряжения, поступающих на вход телефонного аппарата. Щелчки иногда возникают за счет плохой регулировки контактов номеронабирателя. Фриттер подключается параллельно телефонному капсюлю. В современных телефонных аппаратах в качестве фриттера используют полупроводниковые диоды, купроксные выпрямители и определенные типы варисторов. В отечественных телефонных аппаратах в качестве фриттеров применяют диоды, в частности диоды Д9Б.

http://www.com-network.narod.ru/Telefon ... on_all.htm

Не путать с этими фриттерами: https://ru.wikipedia.org/wiki/%D0%A4%D1 ... 1%80%D1%8B

[alex83]

Кито угодает, что за дитоль?
