rn1neb » 09 фев 2023, 20:50

Долой импульсные блоки питания! Да здравствует трансформатор! Слава аналогу и тёплым лампам!
До ламп с аналогом дело ещё не дошло, но борьба с импульсными БП уже началась.

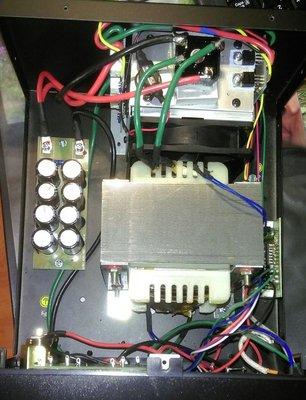

Приобрёл БП "БАЙКАЛ БК1830Л". Отвалить бабла за Diamond GSS-3000 жаба не позволила (а зря). Надо было дать ей, зелёной, волшебного пенделя.
Ну что можно сказать, он работает. Помех на ДВ и СВ стало заметно меньше.
Требуется доработка схемы управления вентилятором (на радиаторе сэкономлено и он заметно греется). Периодически щёлкает биметаллический (или какой он там внутри) термовыключатель и вентилятор неистово завывает, пока не охладит радиатор. От шума вентилятора трансивер уже совсем не слышно. Вентилятор явно запитан прямо от выпрямителя до стабилизатора, поэтому и идёт вразнос. Оттуда же питаются лампочки подсветки измерительных приборов (при изменении нагрузки слегка подмигивают).
Надо бы добавить стабилизатор для вентилятора (и лампочек заодно) и схему управления оборотами в зависимости от температуры радиатора.
А так полуфабрикат работает, трансформатор жирный и тяжёлый. Подсветка приборов тёплая и ламповая. Просадка напряжения под нагрузкой 20А практически отсутствует (тестер не видит такого изменения).

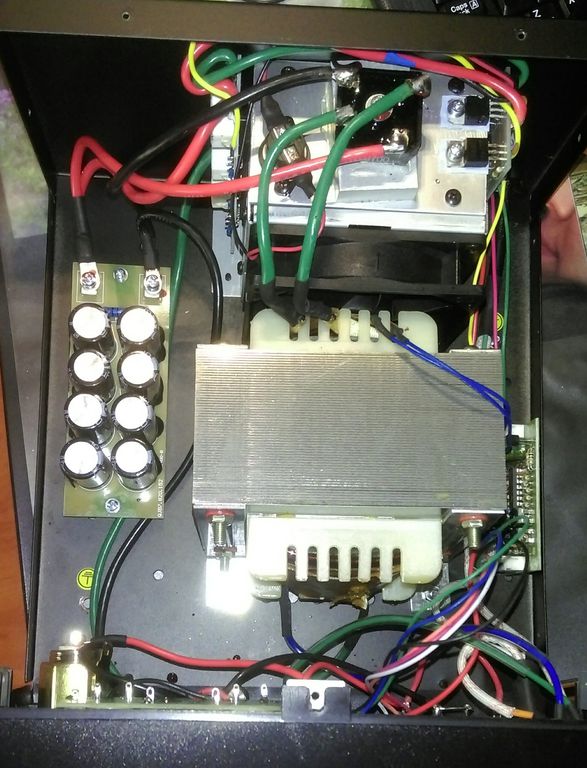

Почему-то в корпусе много свободного места. Под доработки оставили что-ли? И трансформатор подозрительно близко к вентилятору стоит. Места же полно!
--... ...--
Аватара пользователя
rn1neb
Шек: FT-817ND,IC-7000,IC-7300,IC-705,Flex-1500,ZS-1
Откуда: Карелия, Петрозаводск

Блок питания БАЙКАЛ БК1830Л / QJ-1830SC / Nevada PS-30M

alex83 » 09 фев 2023, 23:44

Жестка!
Не Байкал это, а сяо-ляо импортозамещенное.
Аватара пользователя
alex83
Имя: Александр

rn1neb » 10 фев 2023, 00:36

alex83:Жестка!
Не Байкал это, а сяо-ляо импортозамещенное.
Перейти к сообщению

Да. И жаба про это знала :)

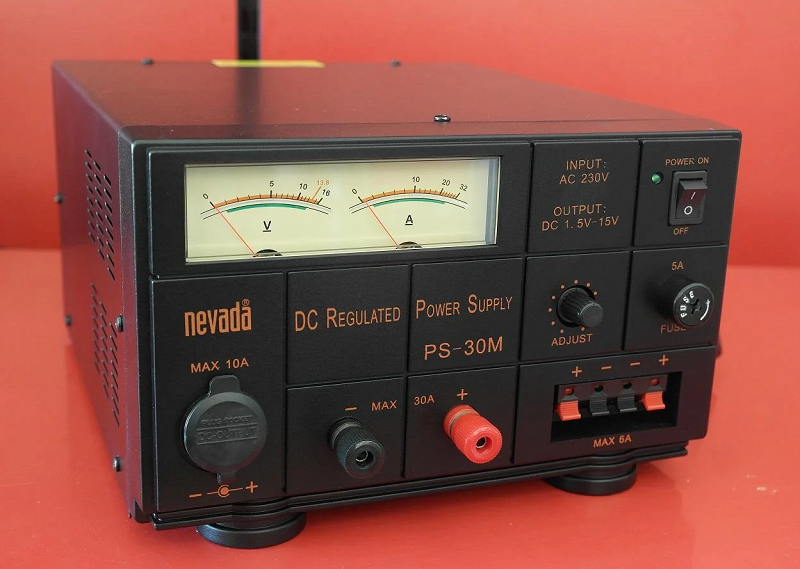

Импортозамещение, оно не только у нас процветает. Этот же БП продаётся в штатах как "Nevada PS-30M".

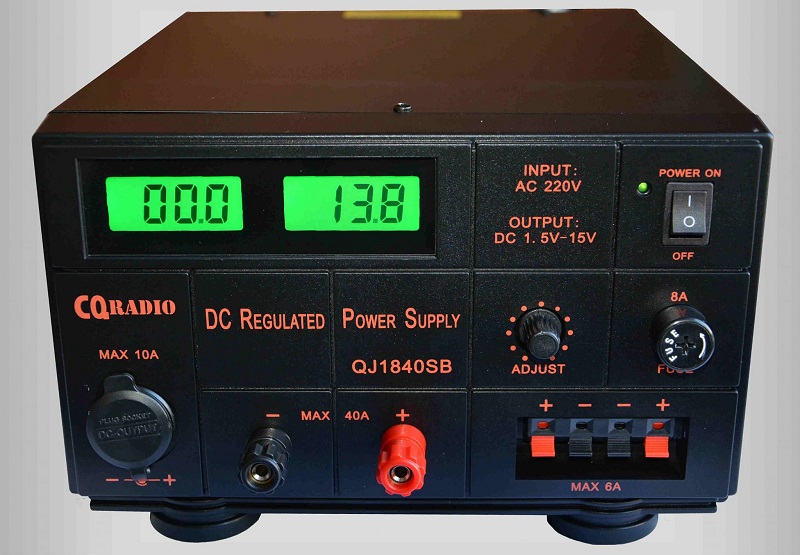

Ещё один "бренд". Правда 40 Амперный вариант. Решительно отвергнем как не достаточно аналоговый и ламповый.
--... ...--
Аватара пользователя
rn1neb
Шек: FT-817ND,IC-7000,IC-7300,IC-705,Flex-1500,ZS-1
Откуда: Карелия, Петрозаводск

alex83 » 10 фев 2023, 00:41

Для коллекции

А то, что фан зажат между трансом и радиатором, так это спецом сделано. Запрограммированный ресурс.

Но корпус хороший.
Выкинуть оттуда всё, оставить только транс и морду.
Всунуть огромные советские электролиты, впихнуть диоды Д242-е на хорошем ребристом радиаторе и будет пушка!
Аватара пользователя
alex83
Имя: Александр

rn1neb » 18 фев 2023, 23:07

Немного модернизировал полуфабрикат. Оказывается завывал он совсем не по причине завышенного напряжения на вентиляторе, а просто потому что вентилятор стоит очень мощный. Выбрали такой вентилятор скорее всего чтобы БП выдерживал большой ток в непрерывном режиме. Питается вентилятор от 12 В с отдельного стабилизатора на 7812 (она же КРЕНка). Родной вентилятор на 0,5 А заменил на Zalman 0,25 А.

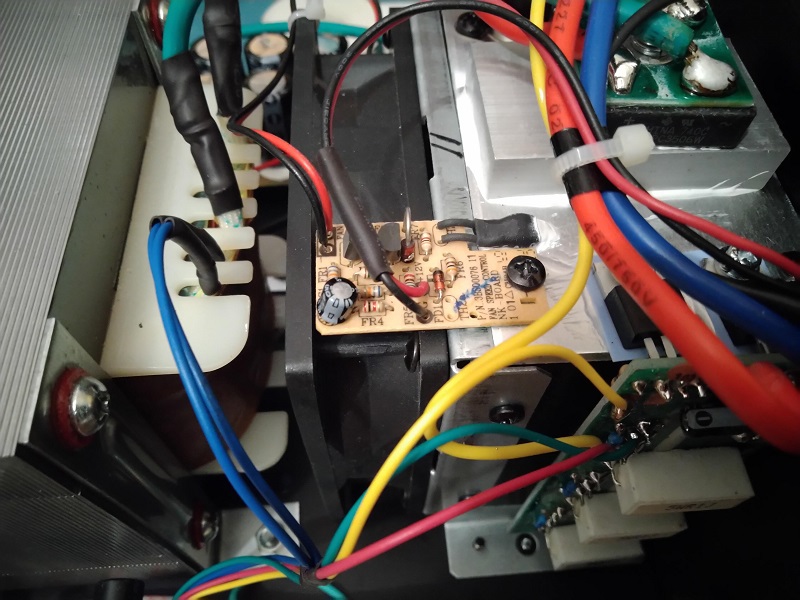

Подключил вентилятор через плату регулятора оборотов от компьютерного БП. Термистор через КПТ-8 прижат к радиатору. Всё работает как надо, обороты регулируются в зависимости от нагрузки, но... всё же хочется ещё потише. Надо было ставить вентилятор 0.06 А, того даже от 12 В почти не слышно, но возникли сомнения что он не справится с охлаждением летом, при работе на общий вызов или в соревнованиях. Зато сейчас радиатор на приём совершенно холодный.

ЗЫ "Лампочки" подсветки приборов оказались светодиодами. Включены в те же 12 В каждый через резистор 3,6 кОм. Так что "перегореть" не должны.
--... ...--
