Разъёмы для радиолюбительских конструкций

alex83 » 05 сен 2012, 00:10

Найти хорошие универсальные разъёмы для применения в радиолюбительских конструкциях бывает не просто.
Запасы советских военных и промышленных разъёмов становятся дорогим дефицитом.

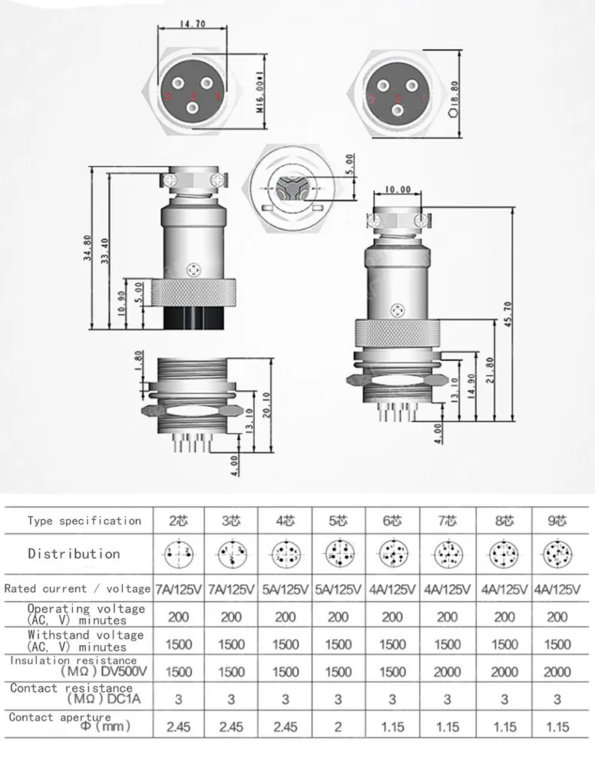

Неплохим вариантом являются разъёмы MIC16(media inteface connector), они же GX16. Они прочны, надежны и универсальны, имеют разное кол-во контактов, выдерживают большой ток. Подходят для большинства общих применений. Могут монтироваться на кабель или корпус(папа). Могут использоваться в НЧ цепях для сопряжения аппаратуры, низковольтного питания, подключения гарнитур, ключей, педалей и головных телефонов.
К недостаткам данных разъемов можно отнести то, что на блок могут быть смонтированы исключительно папы, что может ограничивать их применение в некоторых устройствах. Однако, в продаже на них есть резиновые колпачки и металлические резьбовые заглушки.
Аватара пользователя
alex83
Имя: Александр

Разъёмы питания

rn1neb » 31 мар 2021, 02:34

Кажется, что многообразие силовых разъёмов вполне достойно отдельной темы.
А я недавно открыл для себя ещё один вид "питательных" разъёмов - Anderson power poles или AP plug.

Собираюсь перейти на них "в полях". Уж QRP они точно потянут :)
И 20-30 ампер тоже должны выдерживать, те которые покрупнее.
--... ...--
Аватара пользователя
rn1neb
Шек: FT-817ND, IC-705, X6100, IC-7000, IC-7300, ZS-1
Откуда: Карелия, Петрозаводск

R1NI » 31 мар 2021, 19:11

Хорошие разъемы. Во ИБП АРС на батареях стоят подобные андерсоны.
Нет аватара
R1NI
Имя: Игорь
Шек: FT450, invV 160-80-40m; RR-33, vertical на 30м
Откуда: п. Матросы

alex83 » 31 мар 2021, 22:26

Регулярно пользуюсь продукцией китайского производителя Amass, специализирующегося на силовых разъемах питания. Качество изготовления и материалов высокое, номенклатура широкая.

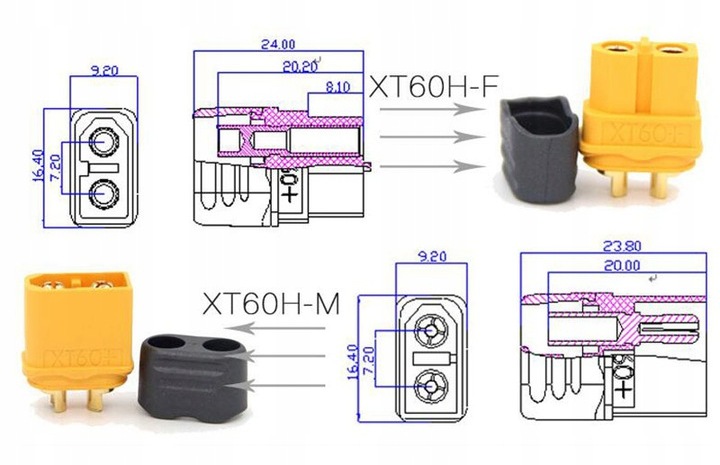

Самые распространенные модели:


Разъемы поляризованы, имеется защитное покрытие контактов в виде позолоты.
Может смутить отсутствие фиксаторов у многих моделей, но соединение настолько плотное, что сами по себе они не разъединяются. Маломощные варианты этих же разъемов я использую и для подключения акустики.

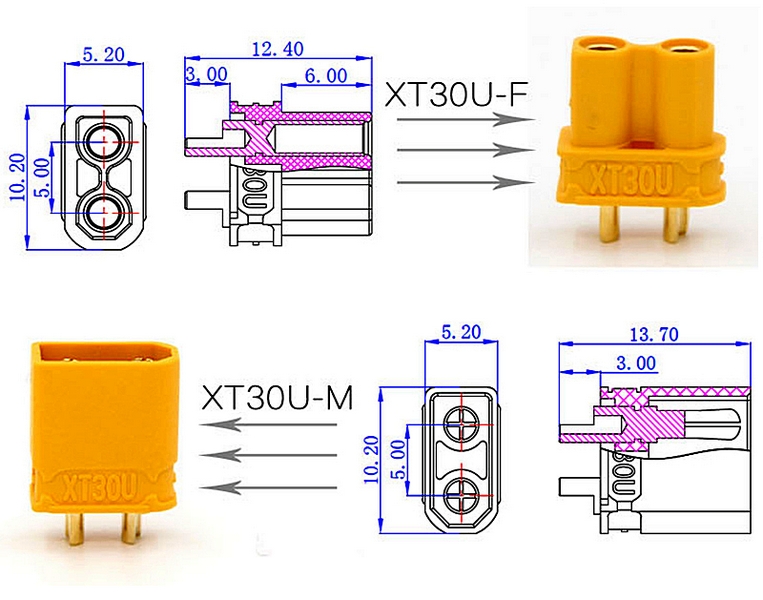

Разнообразие моделей довольно велико:


На Али покупаются без проблем и недорого:
https://aliexpress.ru/wholesale?catId=0 ... Text=amass
Есть и на Чипе-дипе:
https://www.chipdip.ru/catalog-show/pow ... ?p.0=AMASS

Каталог на сайте производителя:
http://www.china-amass.com/product/index

Каталог PDF:
https://yadi.sk/i/JL5N32DpycX5Tg
Аватара пользователя
alex83
Имя: Александр
